Charles Dien (Padre 1762-1822)

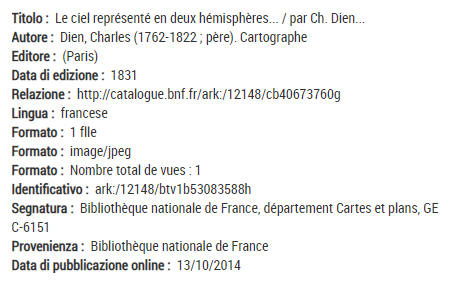

Le ciel représenté en deux hémisphères, Nord et Sud, projetés sur l'Equateur…, Parigi 1831, 1833

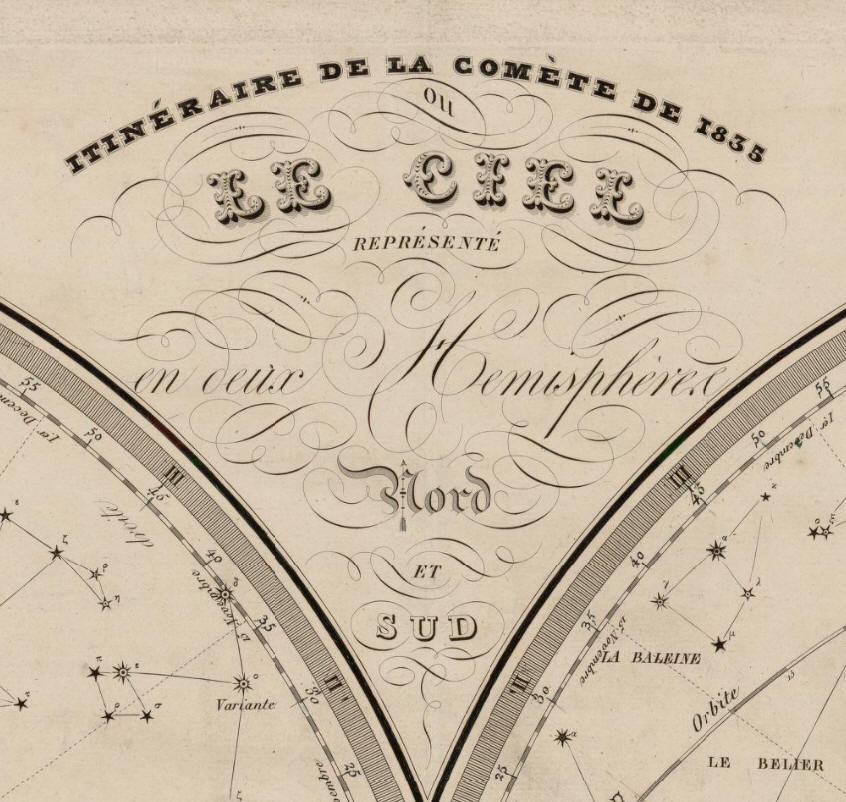

Itinéraire de la Comète de 1835, Parigi 1835-36

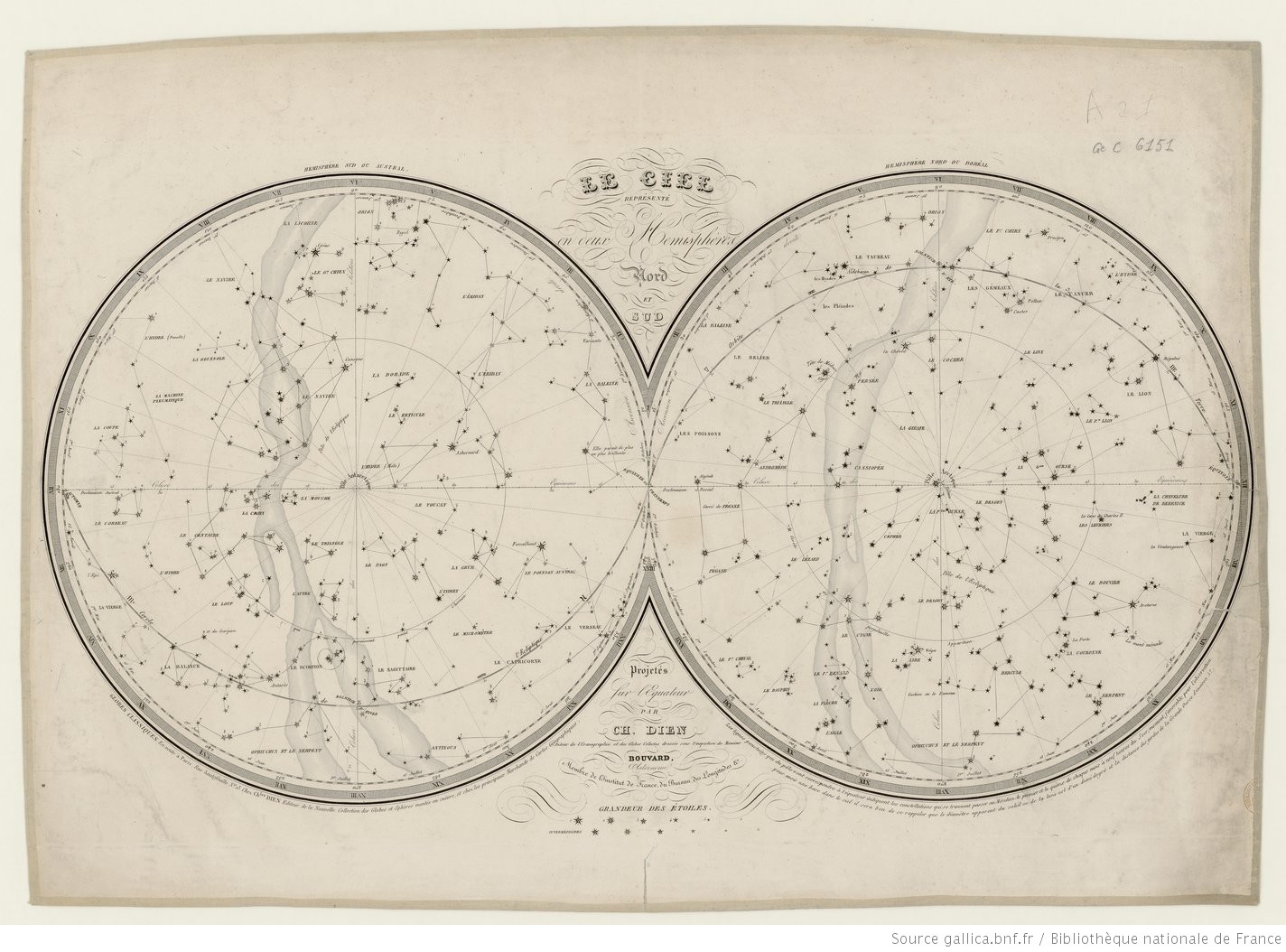

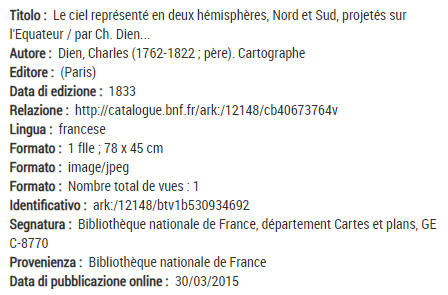

Le ciel représenté en deux hémisphères, Nord et Sud, projetés sur l'Equateur…, Parigi 1831, 1833

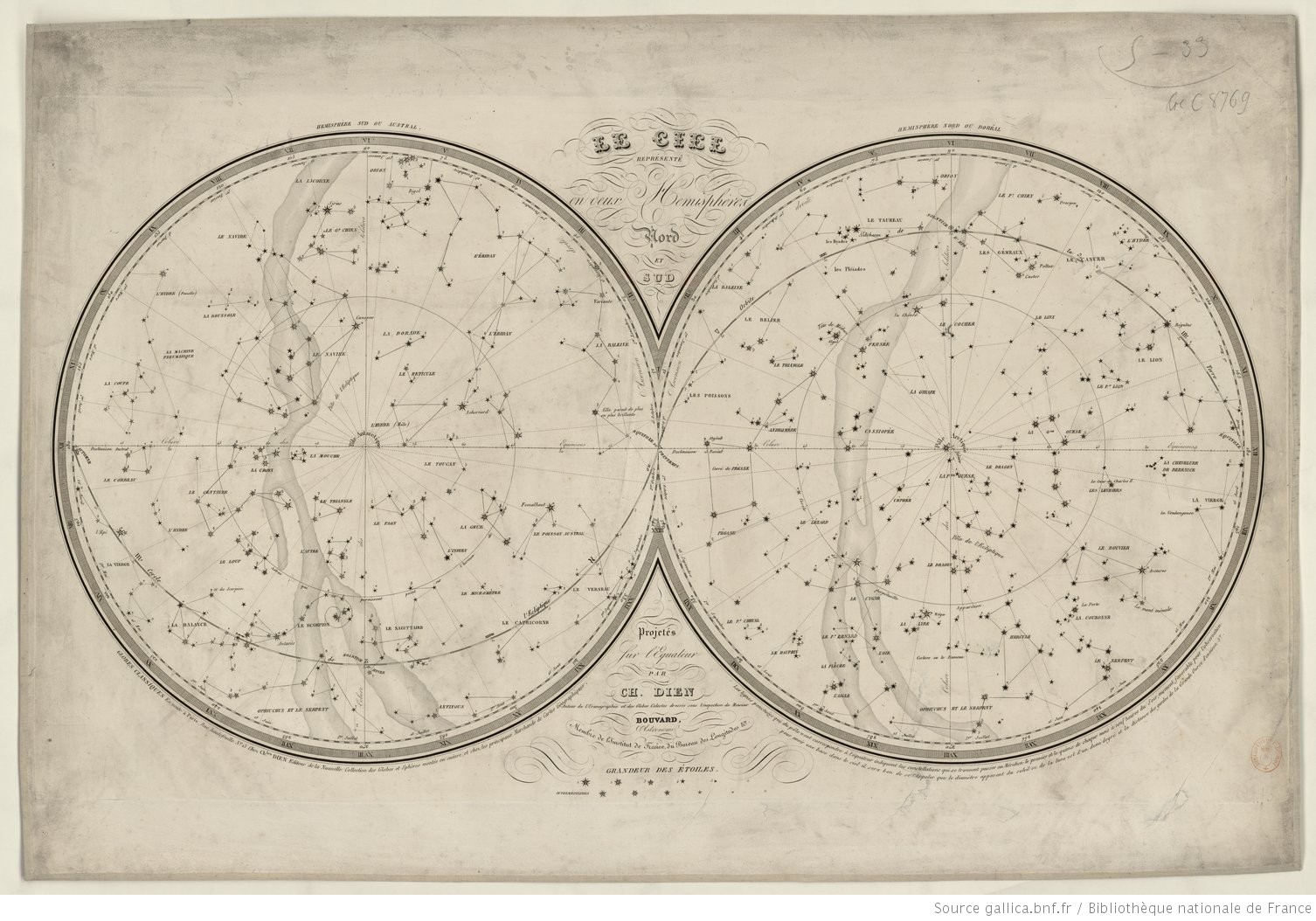

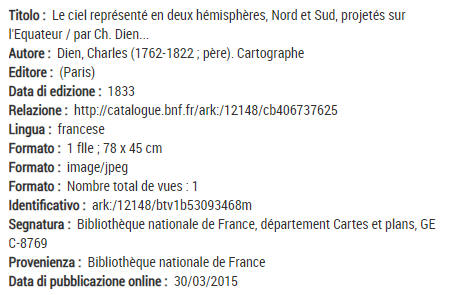

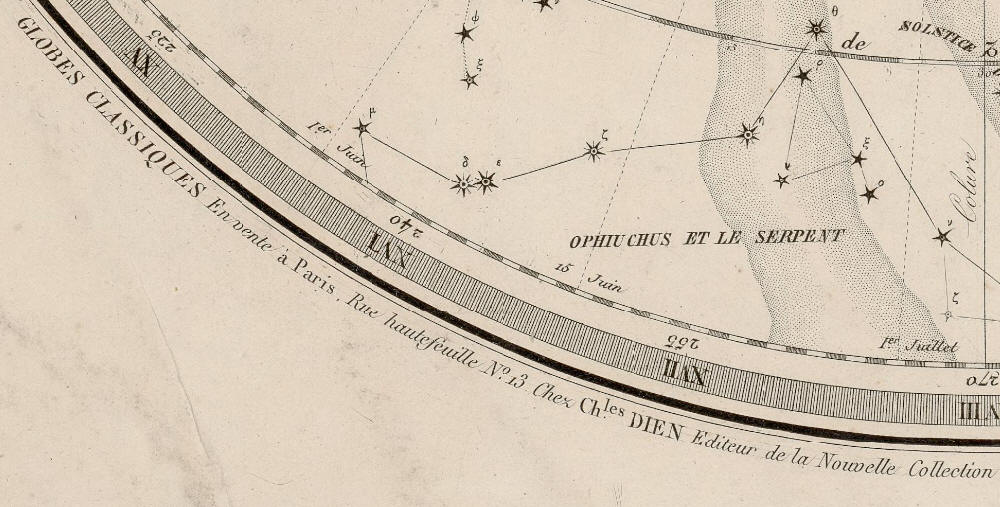

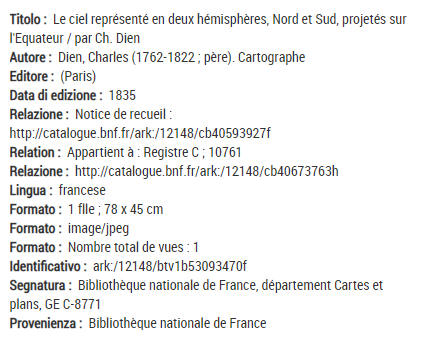

Le tavole che presento in questa pagina sono attribuite dagli esperti della BNF a Charles Dien (Padre 1762-1822) sebbene siano delle edizioni pubblicate in anni successivi alla sua morte avvenuta nel 1822 e sebbene in una nota posta sotto l’emisfero australe si faccia riferimento all’indirizzo parigino in cui vennero pubblicate e vendute, Rue Hautefeuille N° 13, sede in quegli anni dell’officina grafica condotta dal figlio, editore ed astronomo, Charles Dien (1809-1870).

soffermandomi sulla seguente del 1835-36, identica alle precedenti, ma che ha il vantaggio di riportare la curva del passaggio della cometa di Halley avvenuta nel 1835-36:

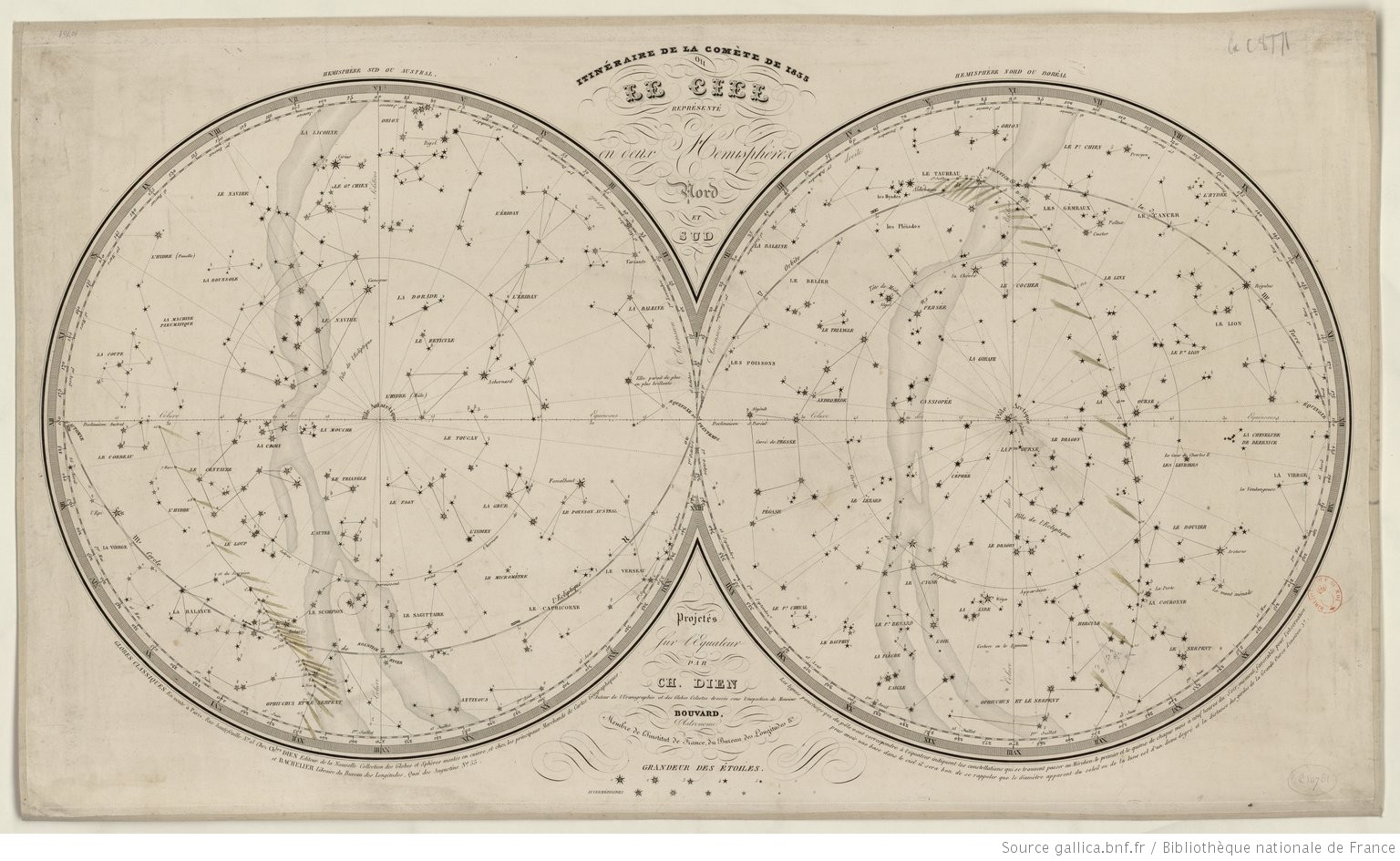

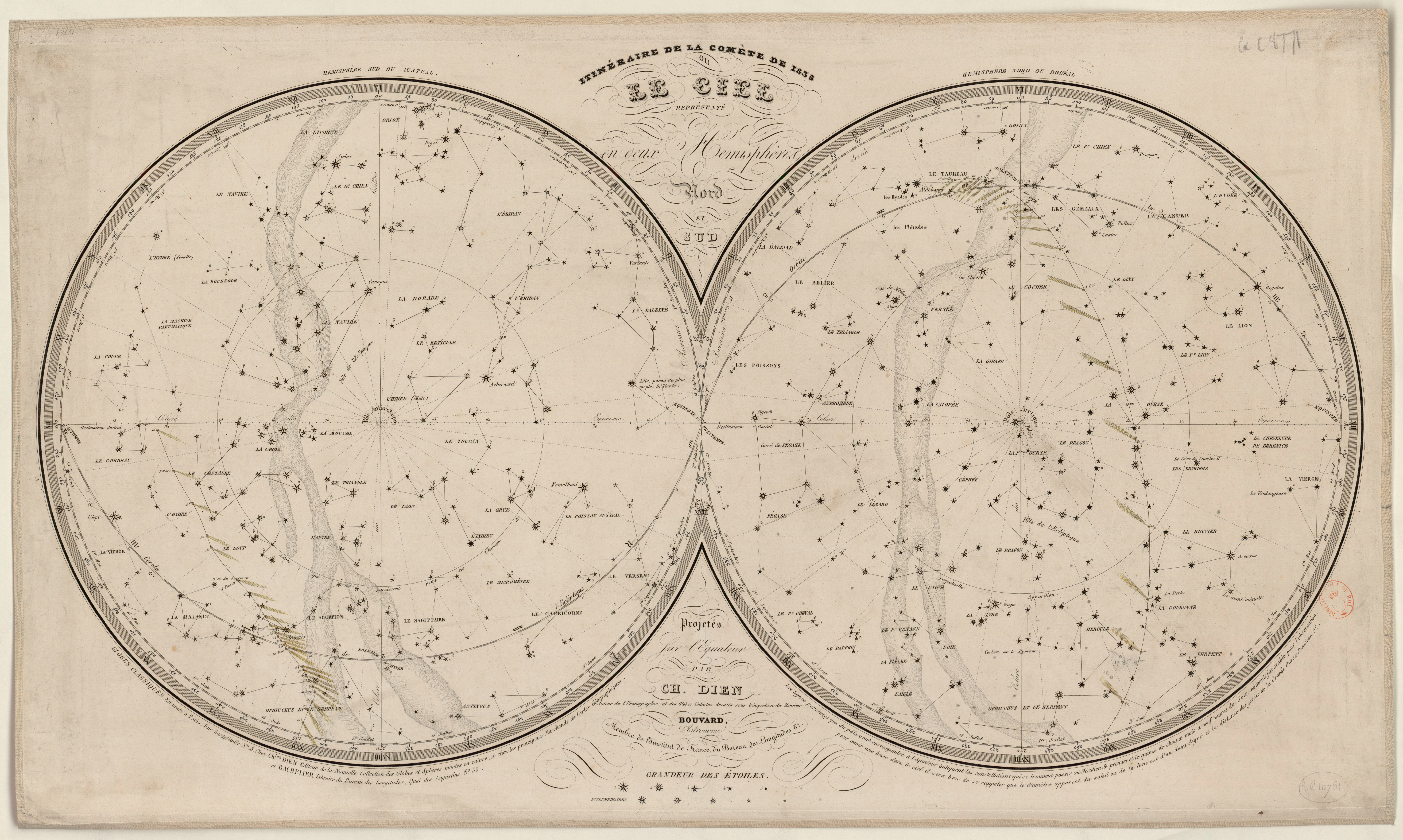

Le ciel représenté en deux hémisphères, Nord et Sud, projetés sur l'Equateur , Parigi 1835-36

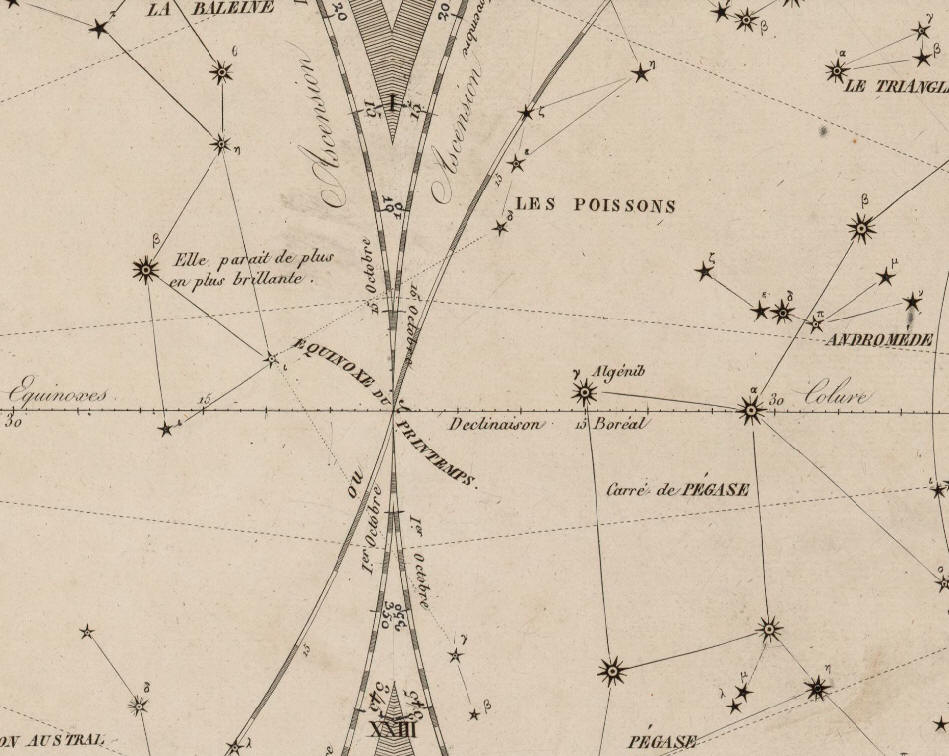

La tavola, 78 cm per 45, presenta in proiezione polare equatoriale stereografica ed in visione concava i due emisferi celesti aventi nel centro la proiezione dei rispettivi poli equatoriali e per circonferenza esterna il cerchio delle declinazioni coincidente con la proiezione dell’equatore celeste. I due planisferi sono tra loro tangenti sul punto coincidente con quello dell’ Equinoxe du printemps. I rispettivi raggi dei coluri completano il reticolo equatoriale.

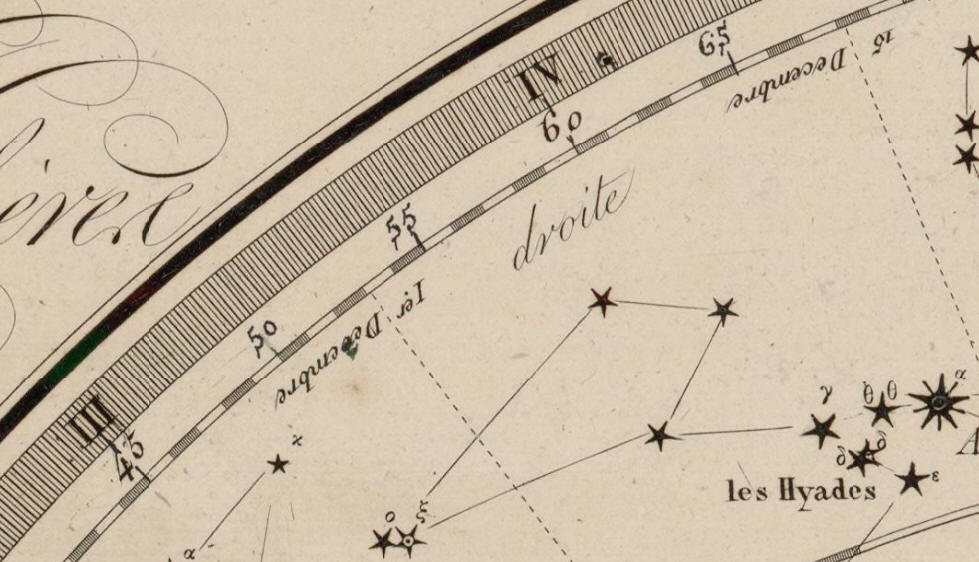

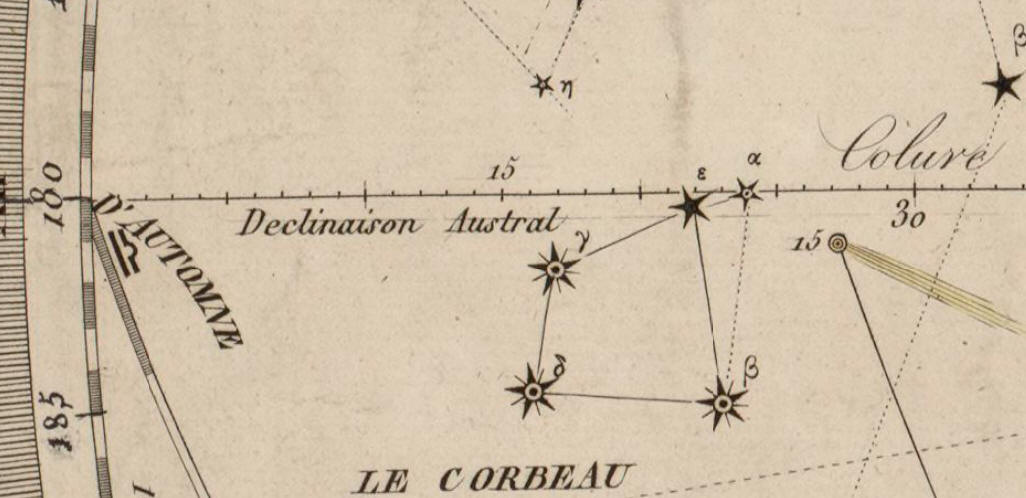

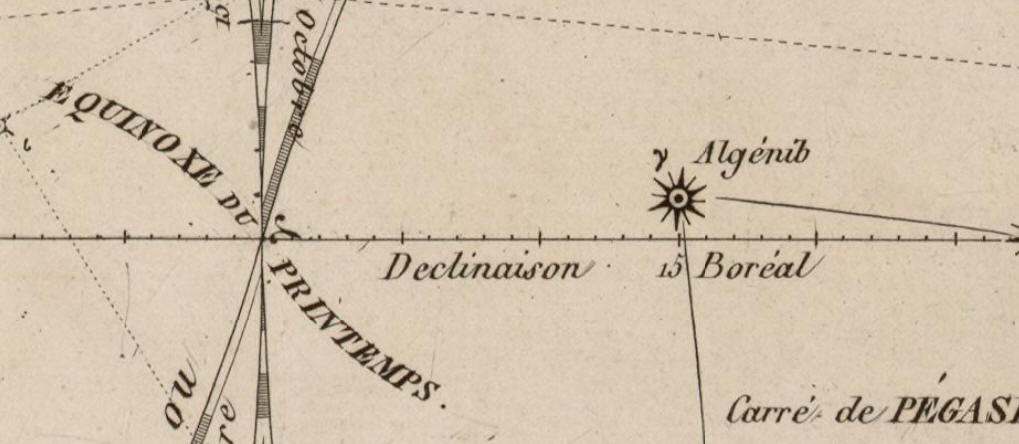

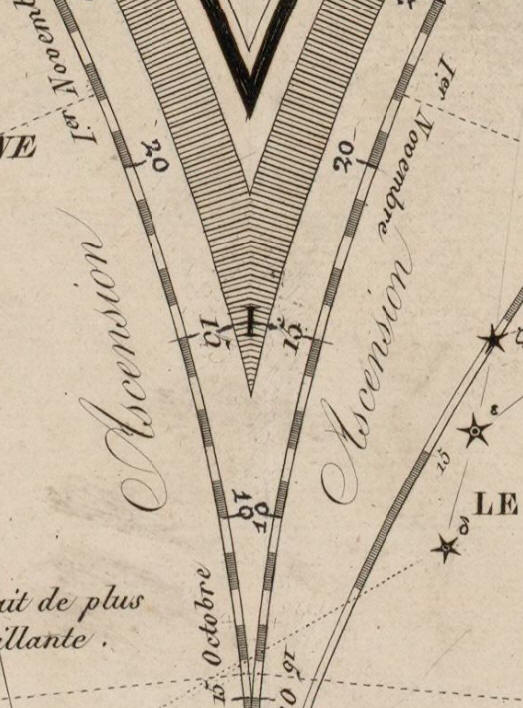

Le declinazioni possono essere misurate tramite una scala graduata al passo di un grado e numerati ogni quindici posta sulla linea del coluro equinoziale. Le ascensioni rette si leggono sulle scale graduate poste sui cerchi perimetrali dell’equatore celeste al passo di un grado e numerati ogni cinque.

Come è consuetudine nelle tavole di Dien è possibile riferirsi al meridiano celeste di Parigi per tutti i giorni dell’anno, in questa carta alle nove serali: i relativi meridiani sono disegnati ogni quindici giorni come raggi puntinati partenti dal polo equatoriale e raggiungenti la proiezione dell’equatore dove è posta la relativa data.

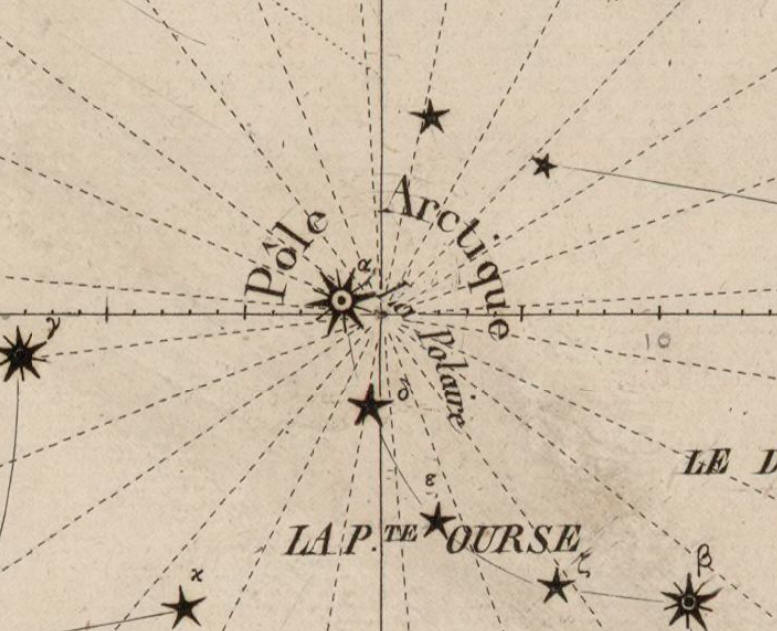

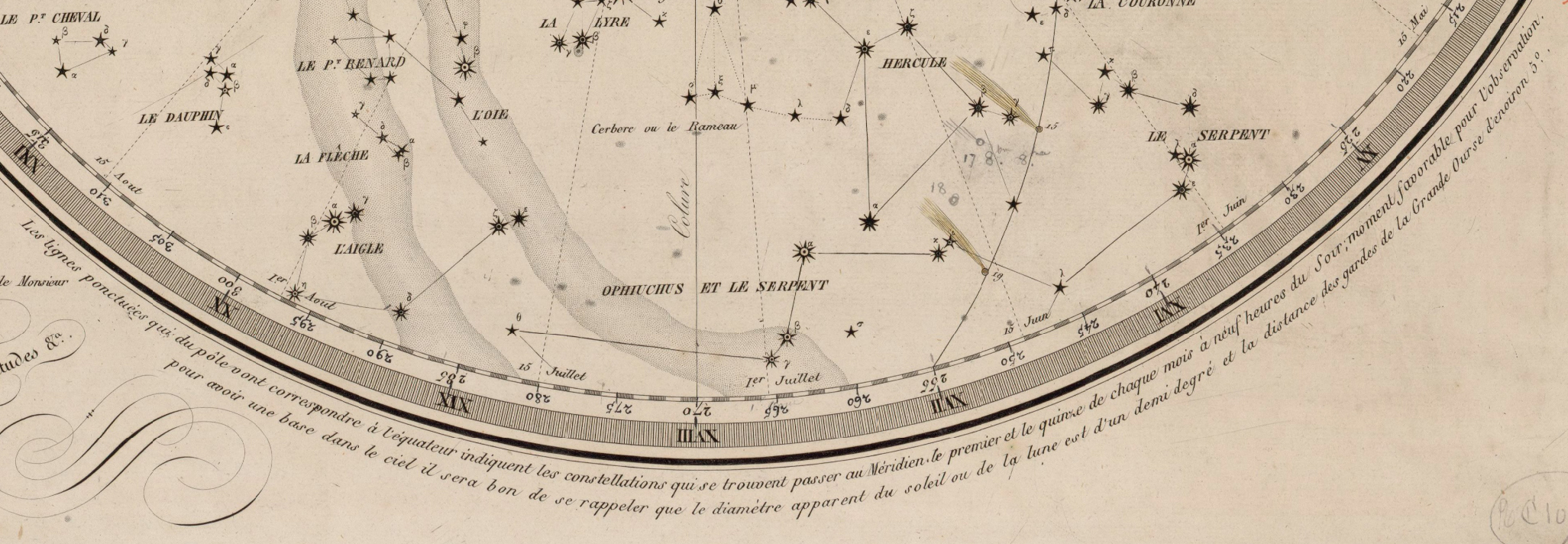

Raggi puntinati che rappresentano il meridiano di Parigi alle nove di sera ogni quindici giorni

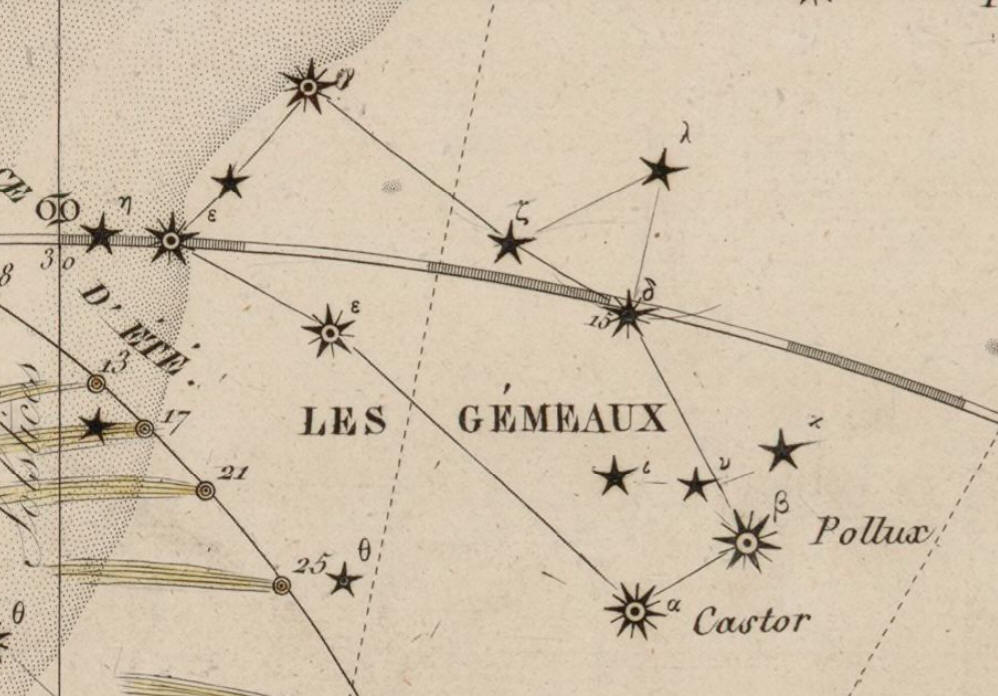

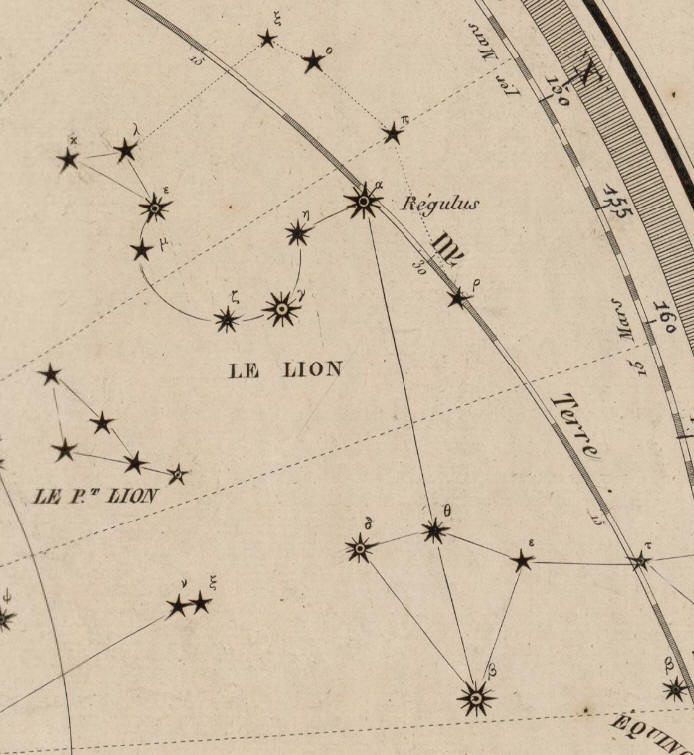

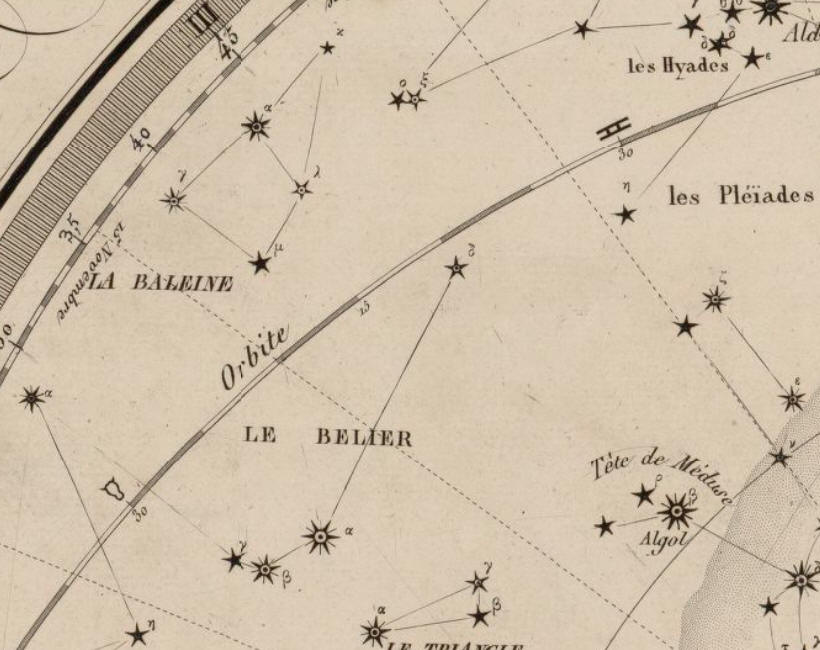

Il reticolo eclittico è rappresentato dai relativi poli e dalla curva flessuosa dell’eclittica, Orbite de la Terre, sormontata da una opportuna scala graduata che misura al passo di cinque gradi le longitudini e scandita dalla successione dei simboli delle costellazioni zodiacali.

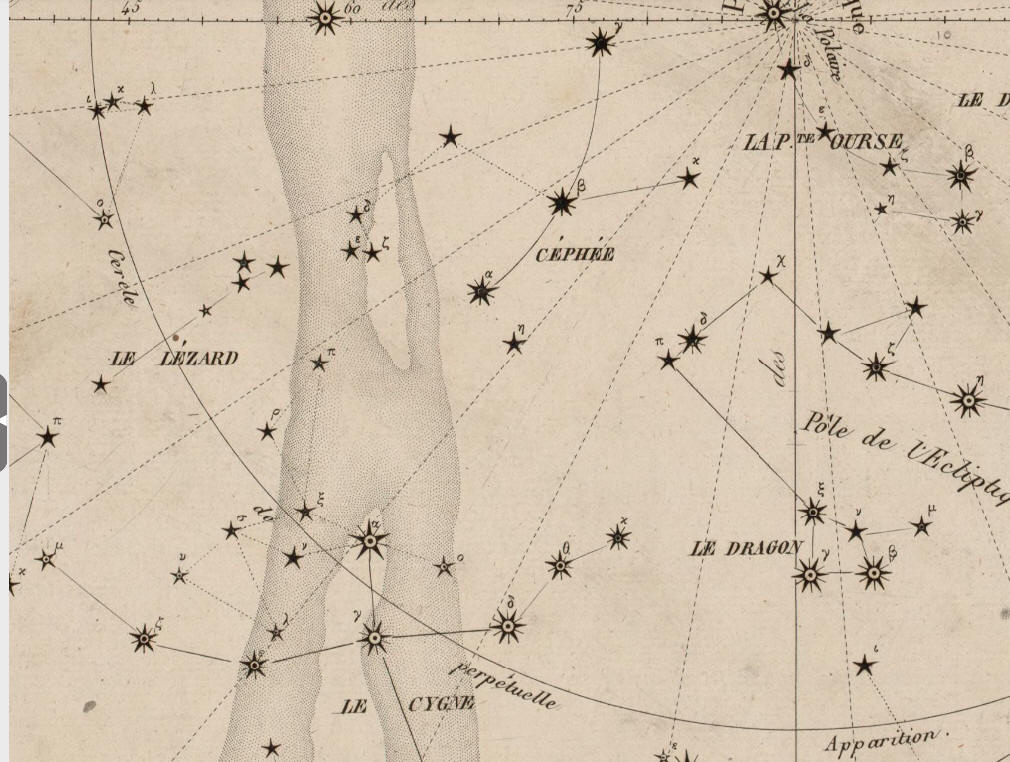

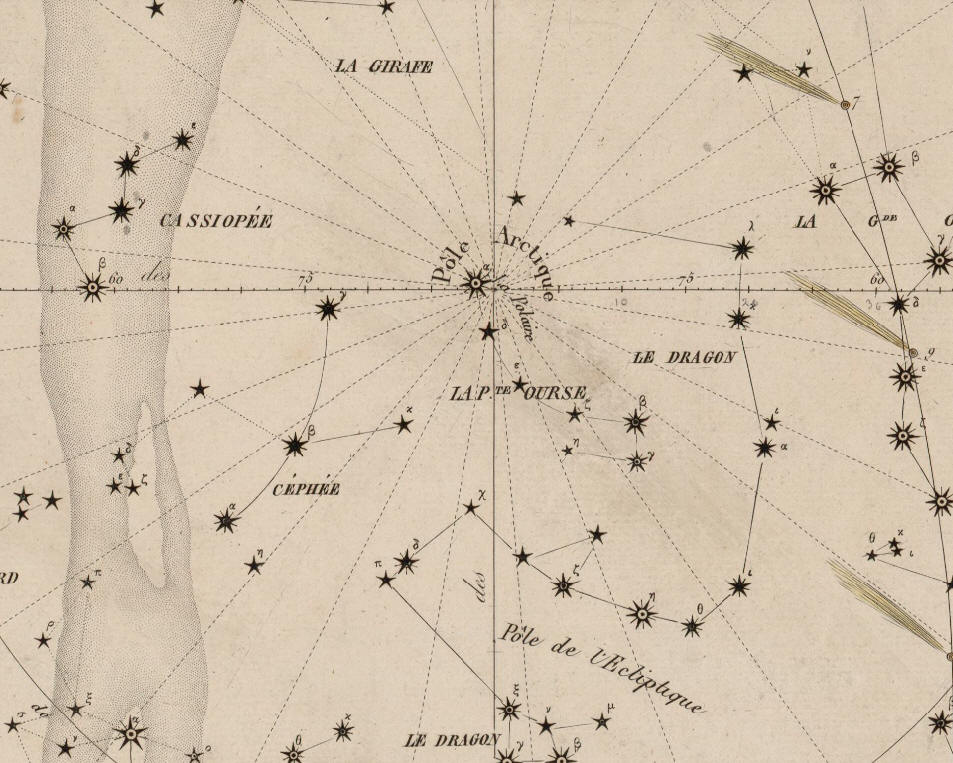

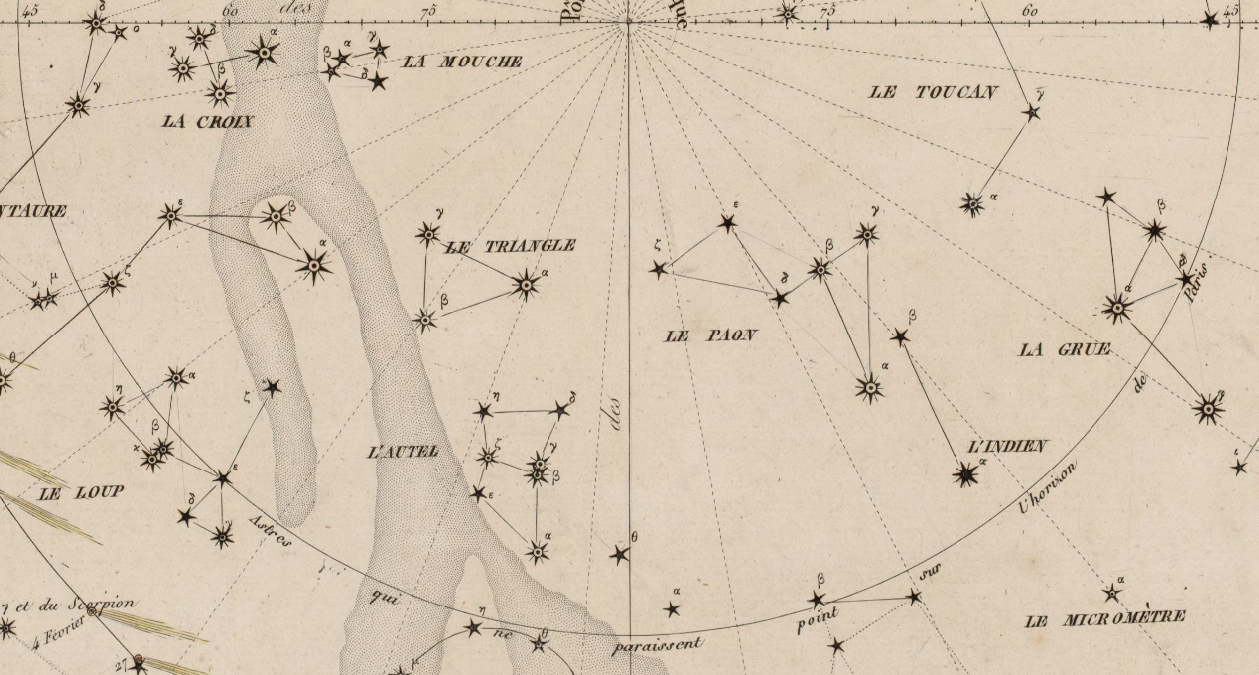

Nell’emisfero boreale è disegnato il Cercle de perpétuelle Apparition per Parigi (+42,5° di declinazione) e in quello australe quello degli Astres qui ne paraissent point sur l’horizon de Paris (-44° di declinazione).

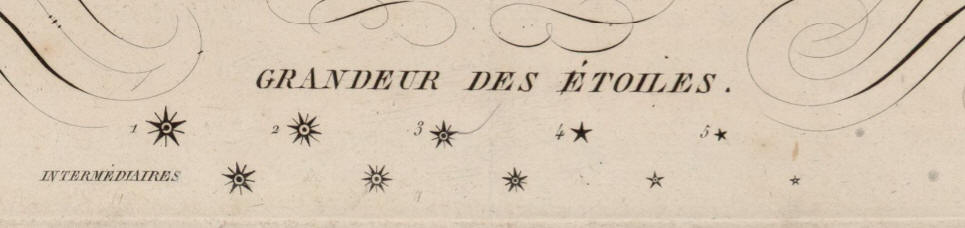

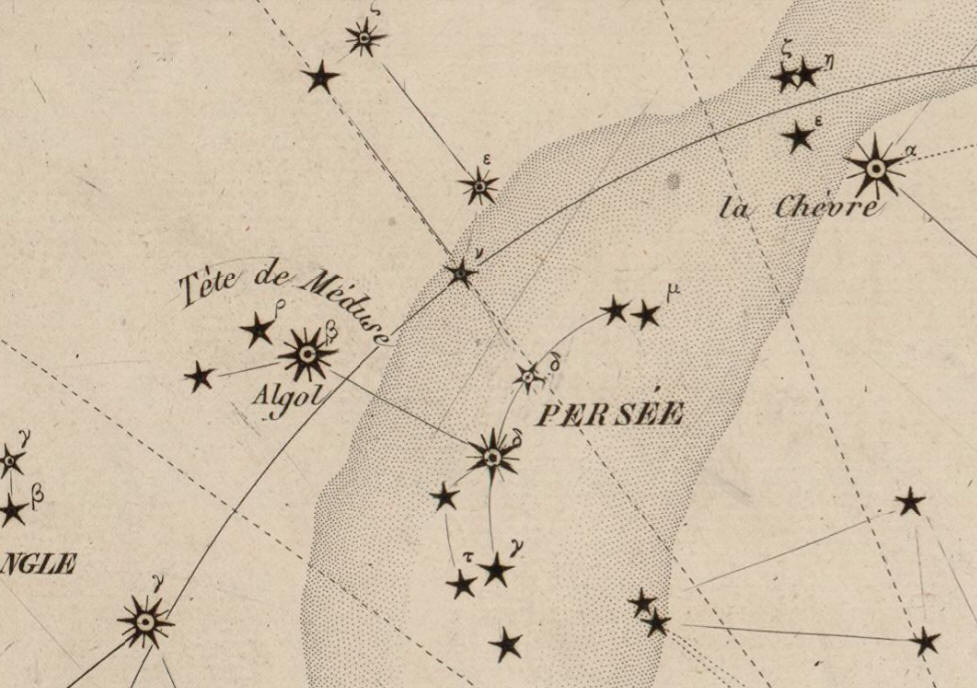

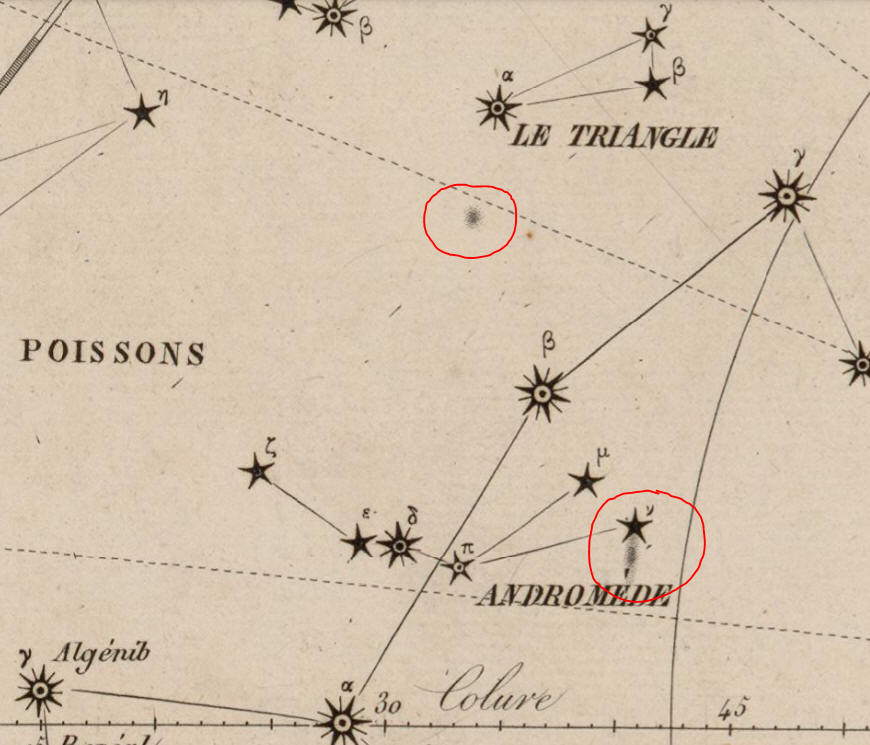

Le stelle riportate sono quelle visibili ad occhio nudo e distinguibili in simboli che indicano ogni mezza magnitudine. Risultano posizionate per un’epoca coincidente con il decennio 1830-1840. Sono identificate con lettere dell’alfabeto greco secondo il metodo introdotto da Bayer. Le più luminose riportano il nome proprio. Numerosissimi sono gli oggetti del profondo cielo riportati con il loro simbolo sebbene non appaiano i rispettivi nomi.

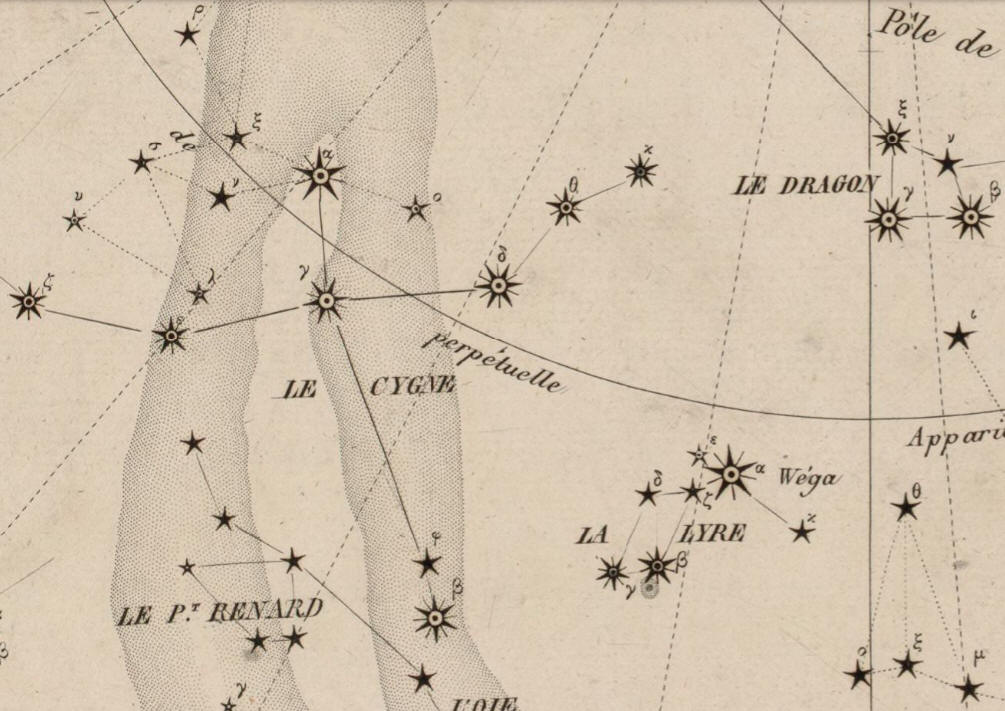

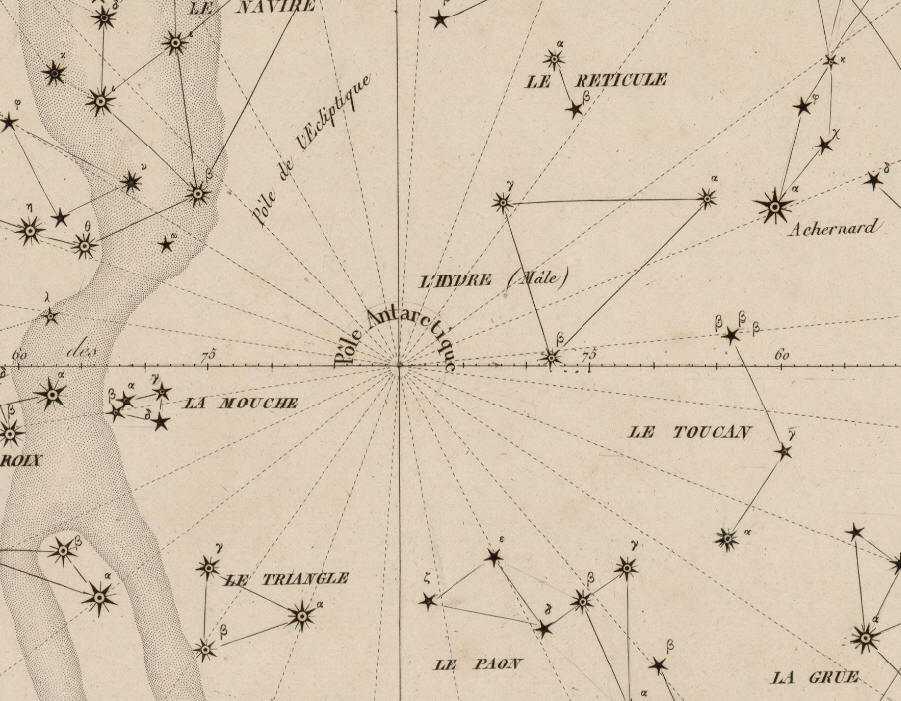

Le costellazioni sono tutte quelle definite all’epoca e ne comprendono alcune attualmente non più utilizzate. Manca, come sempre in Dien, il disegno del personaggio mitologico. Manca anche la curva coincidente con i relativi confini. Si riconoscono dal nome in lingua francese e dal reticolo di segmenti che unisce tra loro le rispettive stelle di appartenenza.

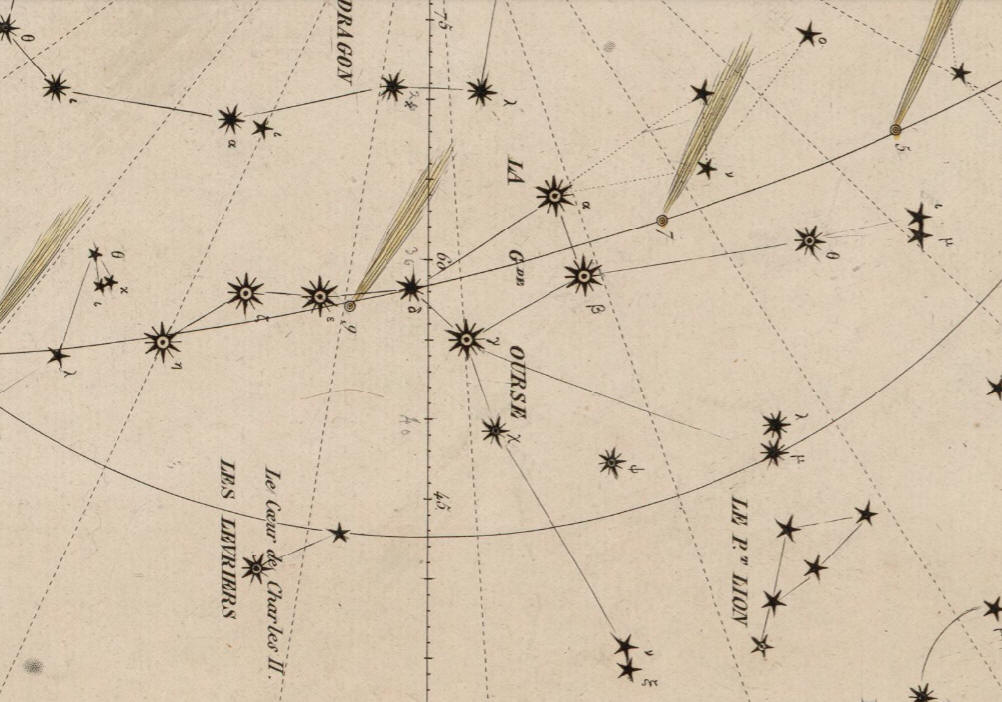

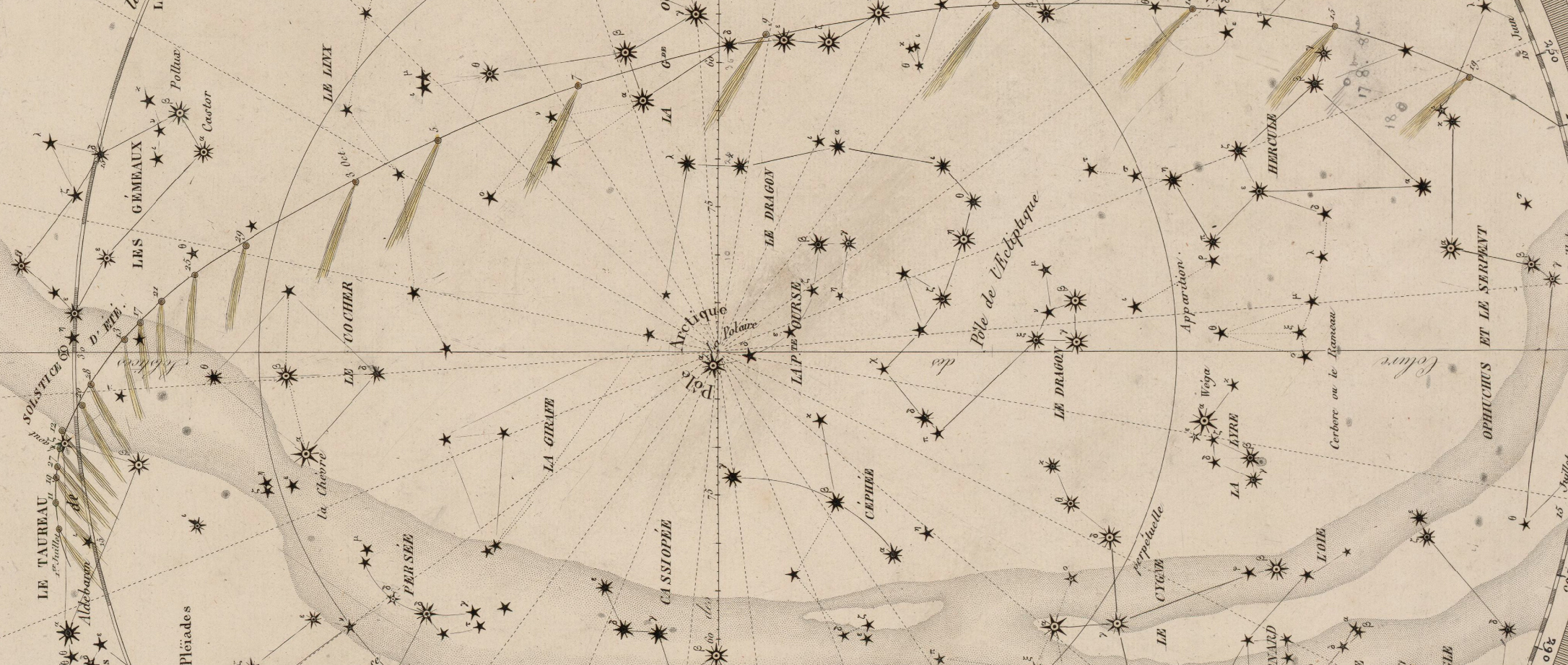

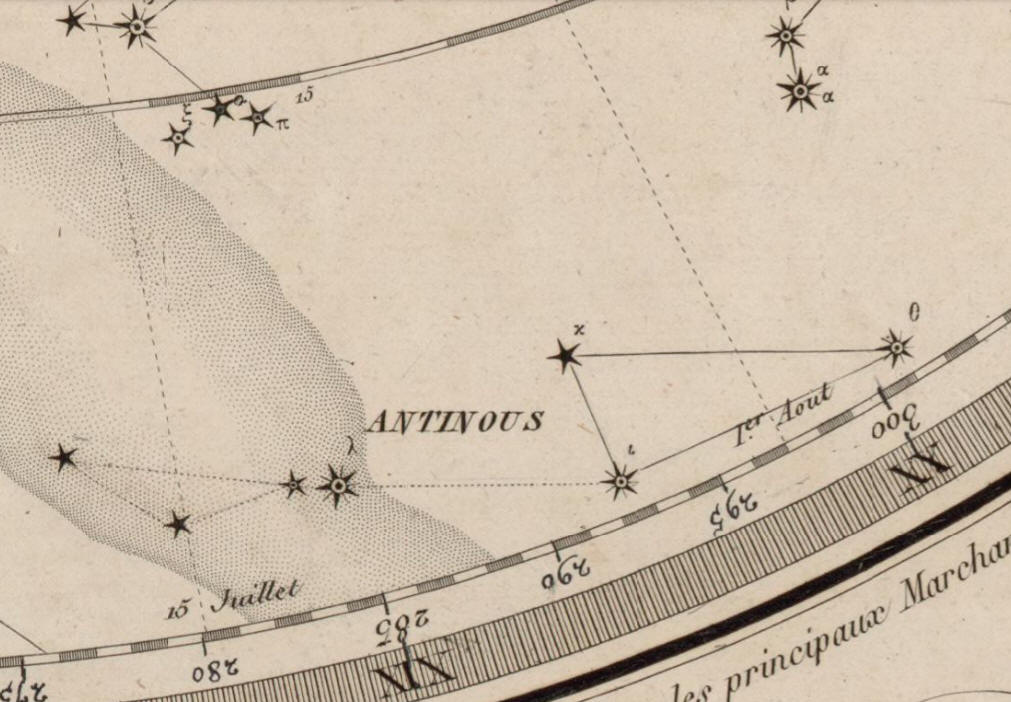

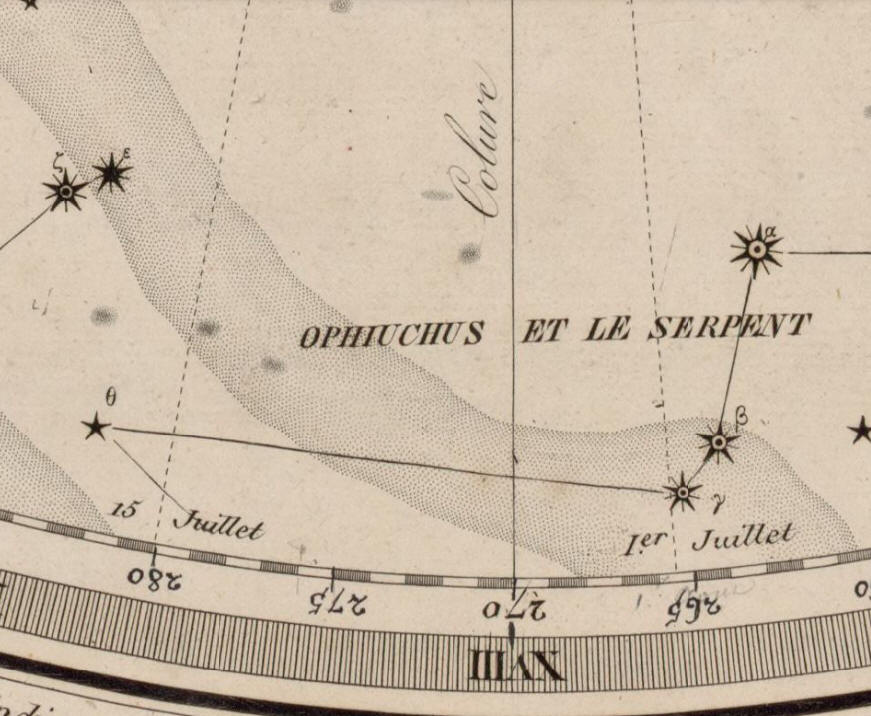

Nei due emisferi viene riportata la curva percorsa dalla cometa di Halley nella sua apparizione del 1835-36. La cometa viene disegnata, con una stima della sua coda orientata, nell’emisfero boreale dal 1 luglio 1835 al 19 (21) ottobre 1835 e in quello australe dal 23 (22) ottobre 1835 al 15 marzo 1836.

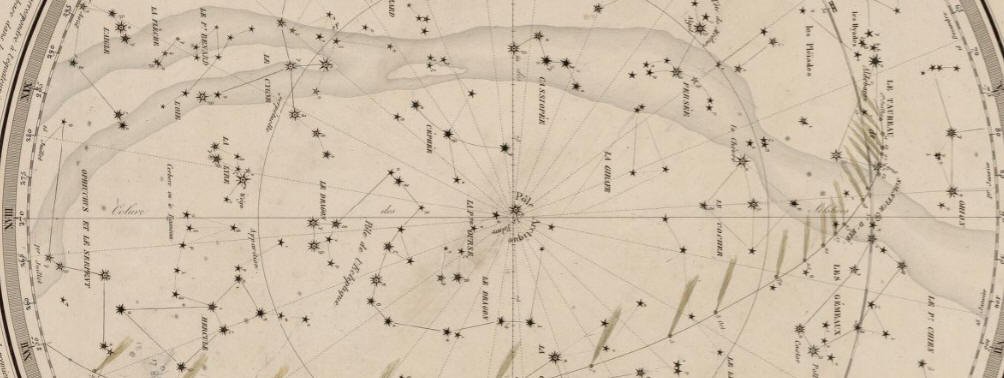

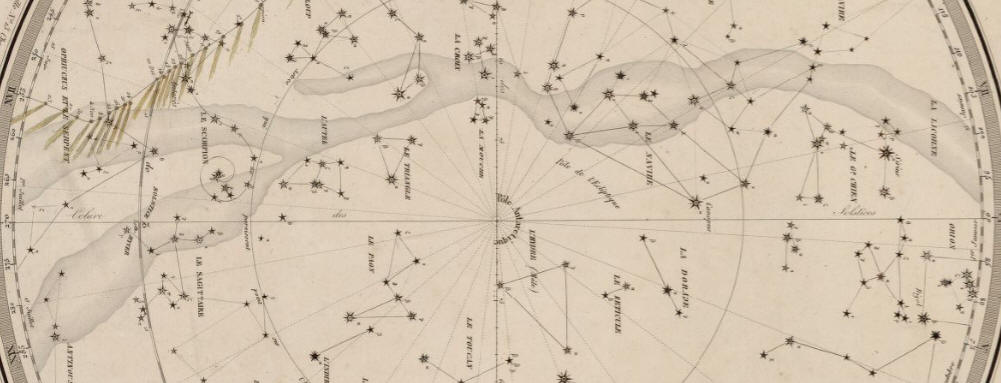

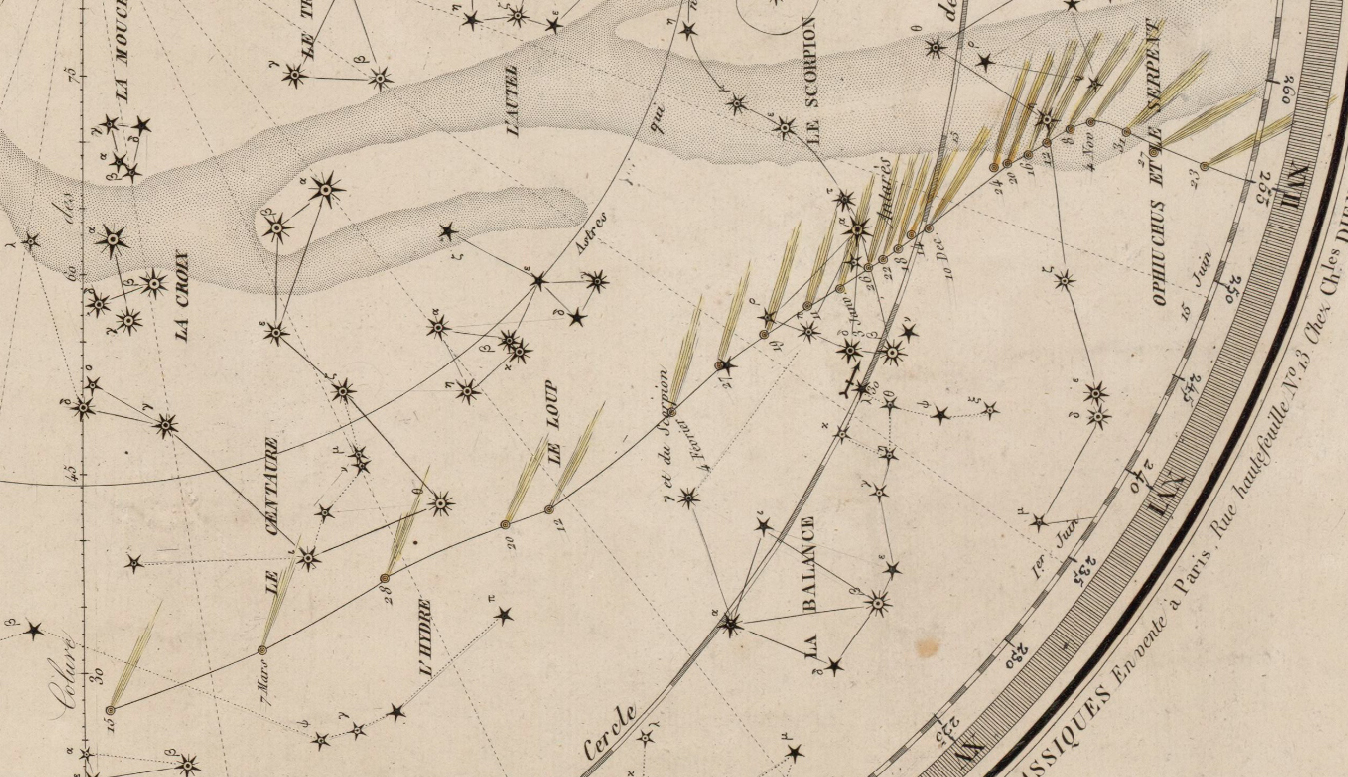

La cometa nell’emisfero australe dal 23 (22) ottobre 1835 al 15 marzo 1836

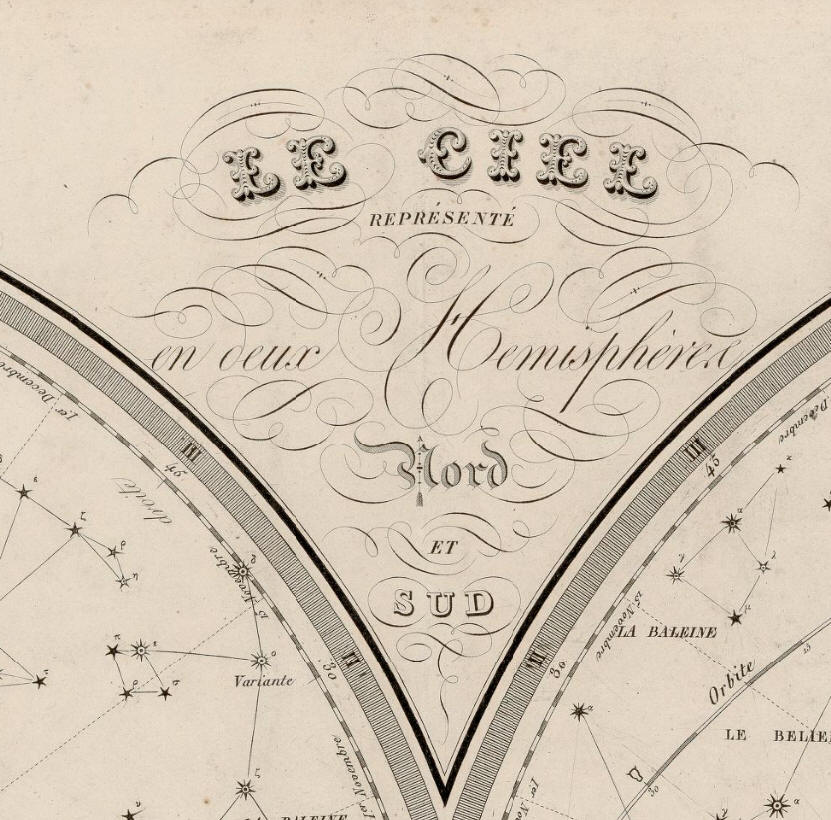

Nel sottotitolo si ricorda che la tavola è stata redatta con il contributo di Bouvard, Astronome Membre de l’Histitut de France, du Bureau des Longitudes..
