Alexandre Augustin Legrand

Sisteme des étoiles ou du ciel in Exposition Geografique, Astronomique, Physique, Politique et Historique en XV Tableaux , Parigi 1839

Augustin Legrand

Sisteme des étoiles ou du ciel in Exposition Geografique, Astronomique, Physique, Politique et Historique en XV Tableaux , Parigi 1839

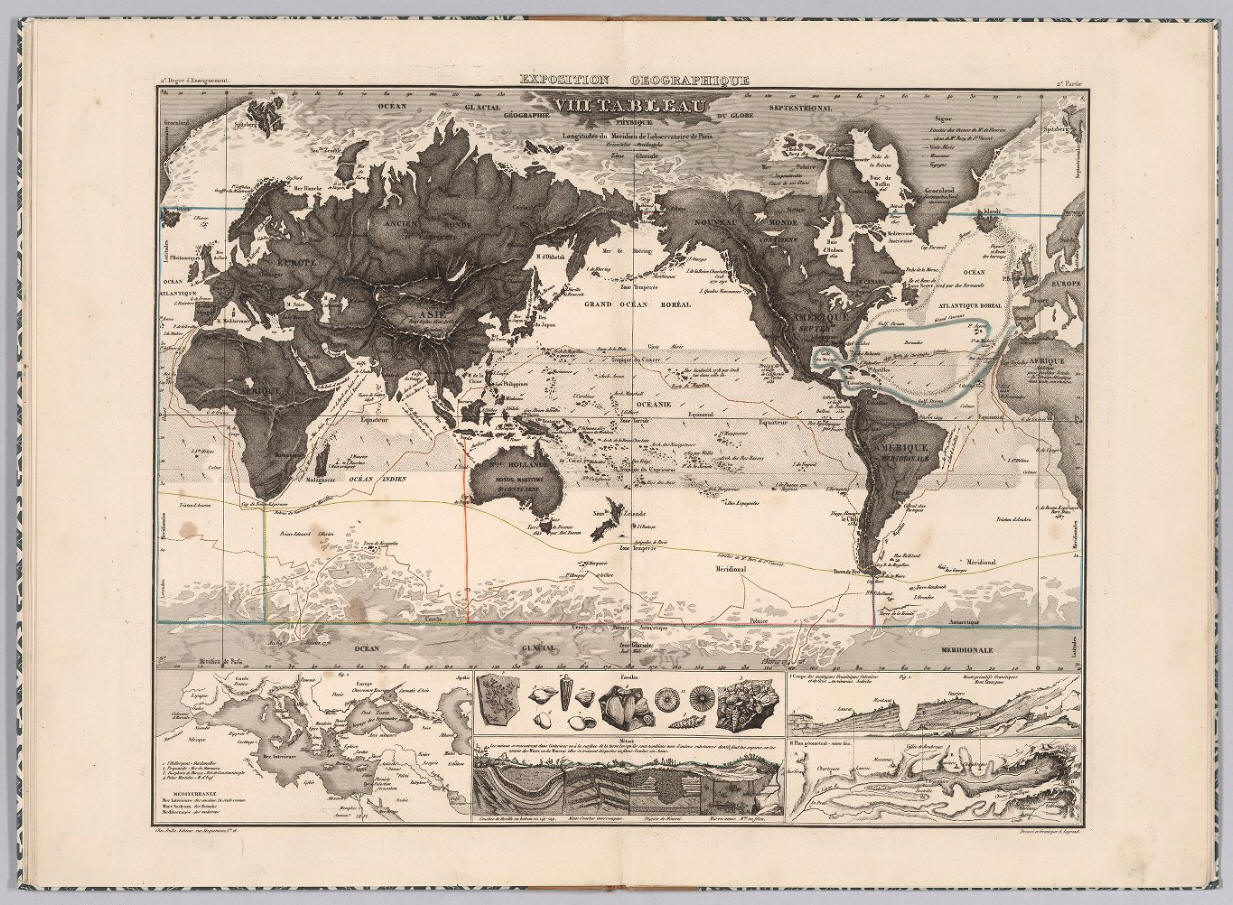

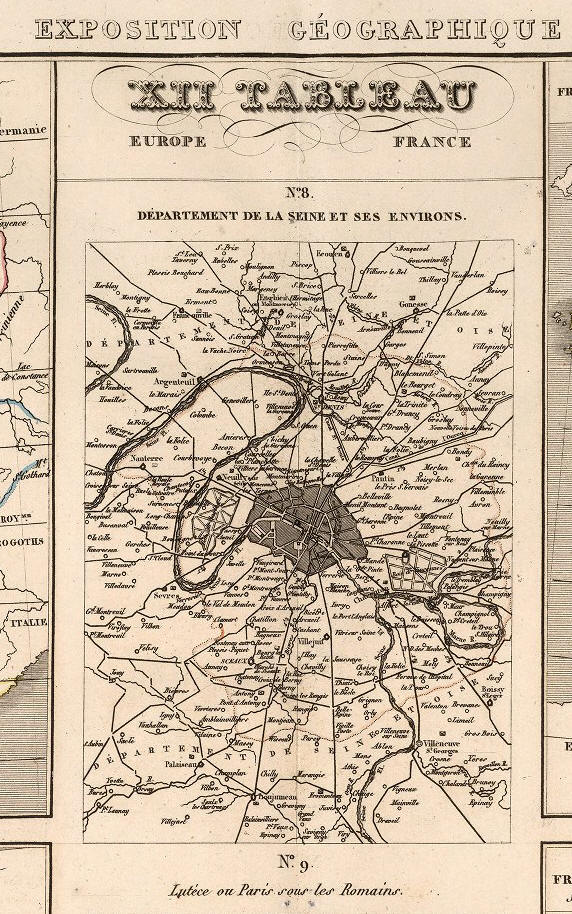

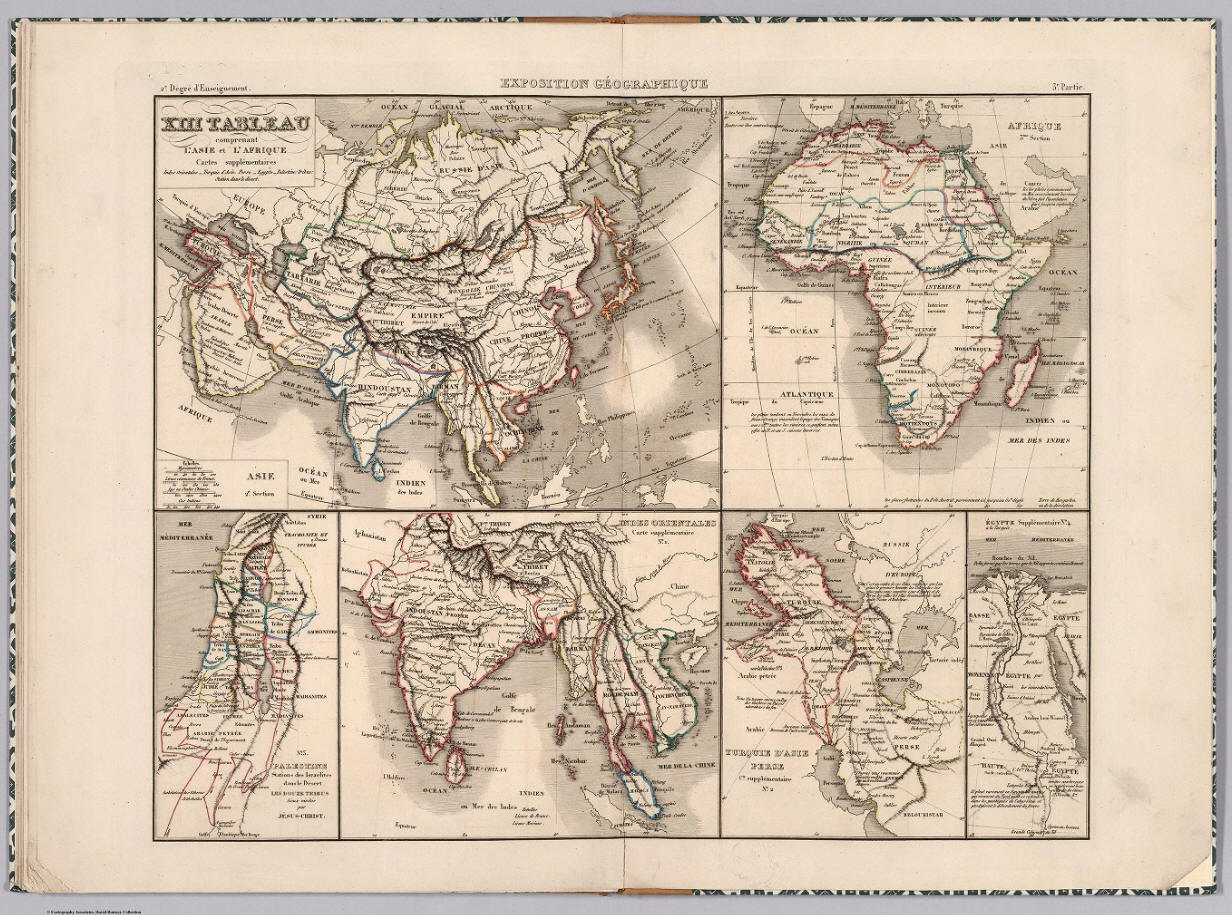

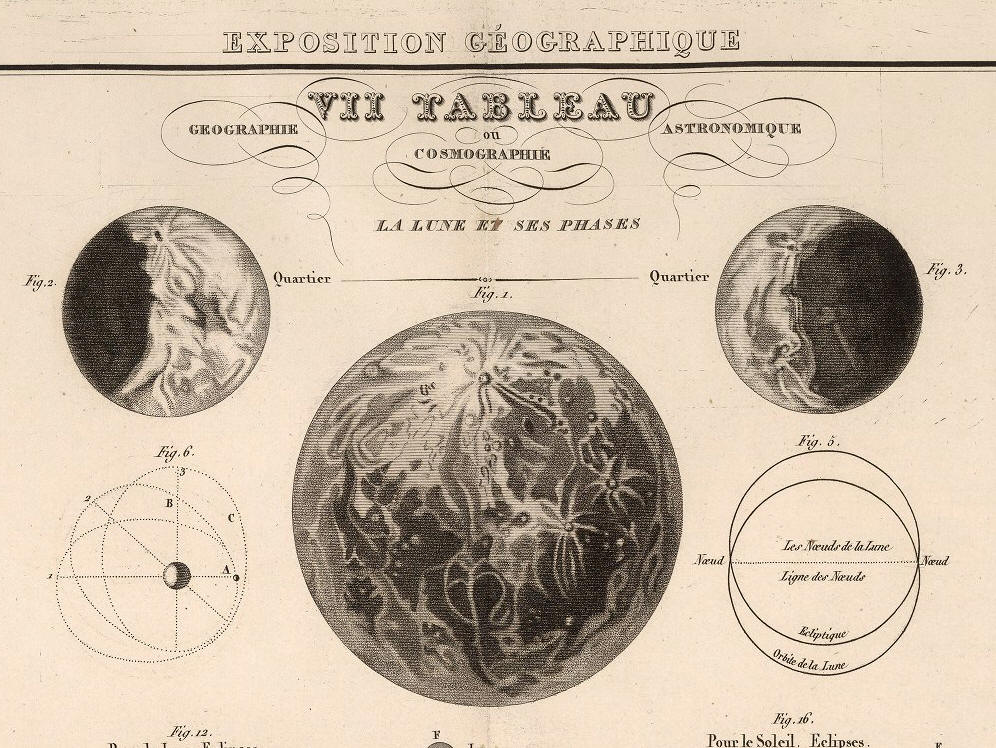

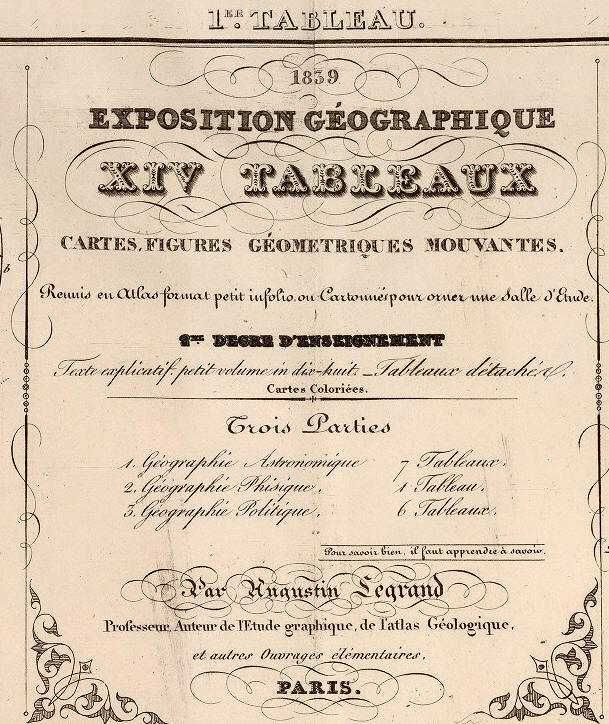

L’atlante di Legrand propone 14 tavole geografiche del formato di 32 per 46 cm. Di queste 7 sono di contenuto astronomico tra le quali, la numero due, è dedicata al cielo stellato: Sisteme des étoiles ou du ciel.

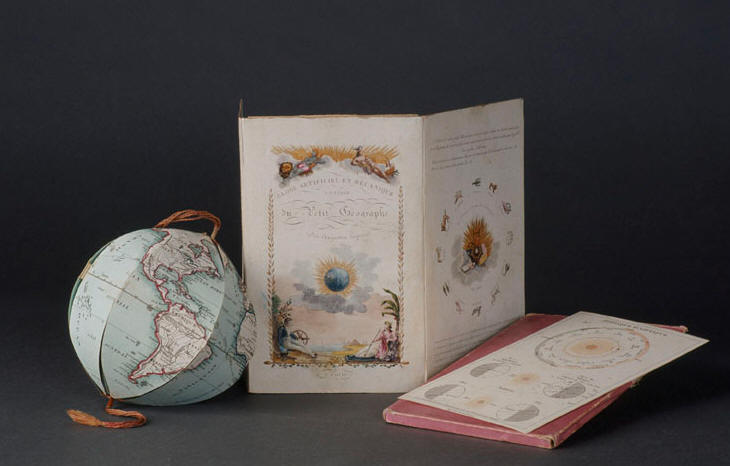

Sulla biografia e le opere dell’autore leggi il seguente articolo di Jacques Desse: Augustin Legrand, un pionnier inconnu du livre jeunesse che propongo per cortesia di

https://journals.openedition.org/strenae/1486

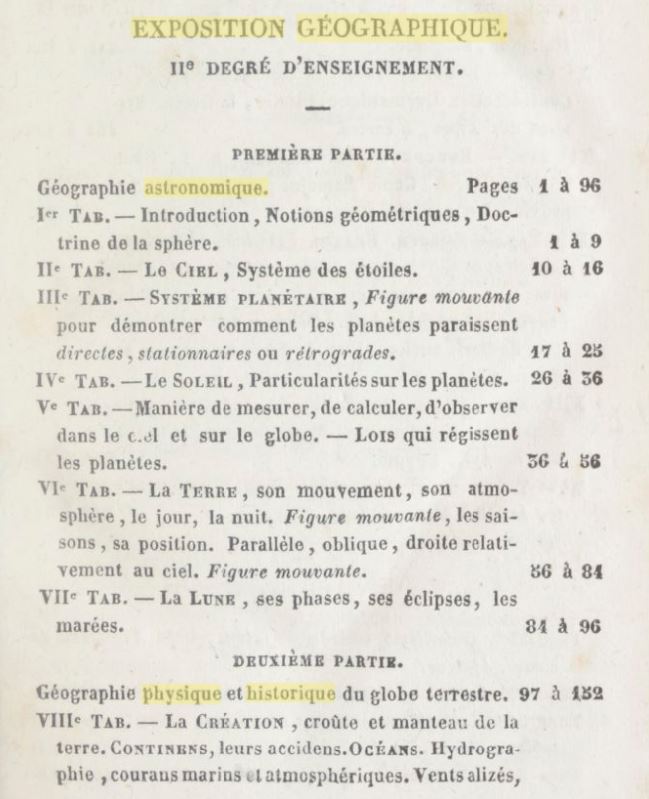

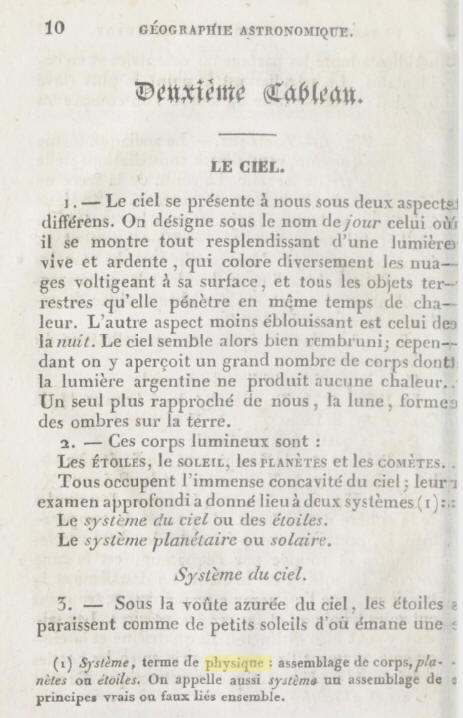

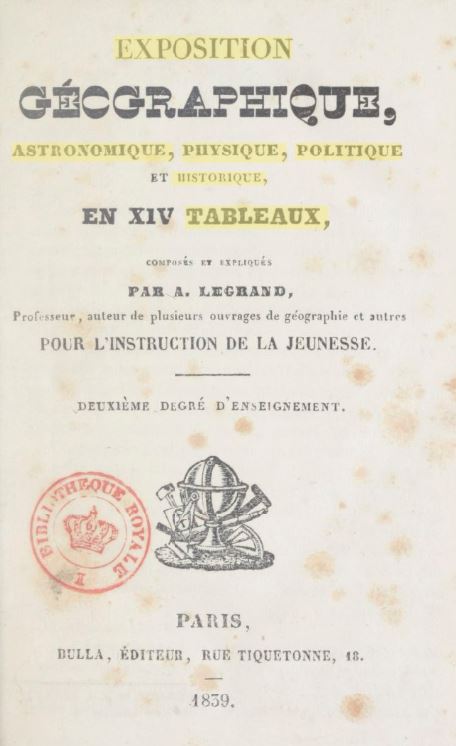

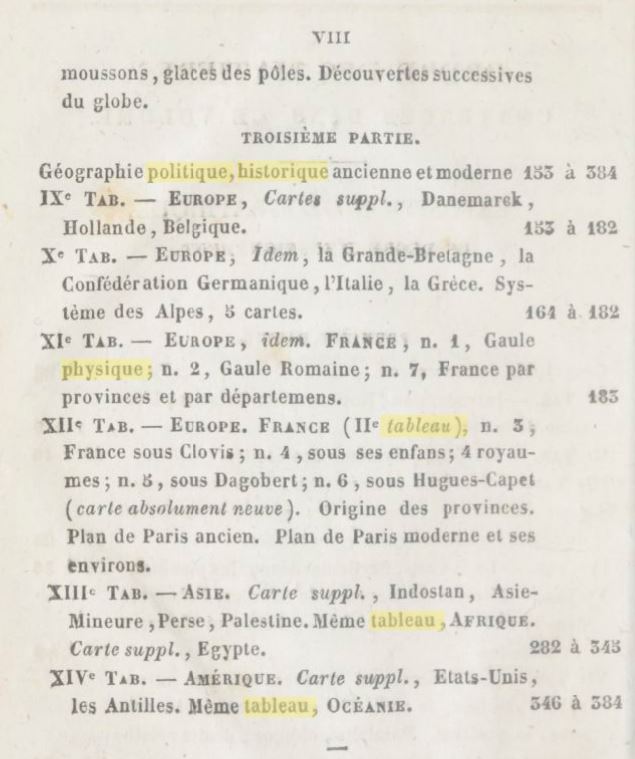

Il piccolo atlante illustra un corso di geografia generale dello stesso autore indirizzato ai corsi del Deuxième degré d’enseignement che può essere letto nella seguente pagina proposta per cortesia di

https://gallica.bnf.fr/ark:/12148/bpt6k6532701p/f7.planchecontact.r=Exposition%20Geografique,%20Astronomique,%20Physique,%20Politique%20et%20Historique%20en%20XV%20Tableaux

Le immagini dell' atlante che seguono sono proposte per cortesia di

https://www.davidrumsey.com/luna/servlet/view/search?q=pub_list_no%3d%2213118.000%22&sort=pub_list_no_initialsort%2cpub_date%2cpub_list_no%2cseries_no&qvq=q:celestial;sort:pub_list_no_initialsort%2Cpub_date%2Cpub_list_no%2Cseries_no;lc:RUMSEY~8~1&mi=936&trs=1356

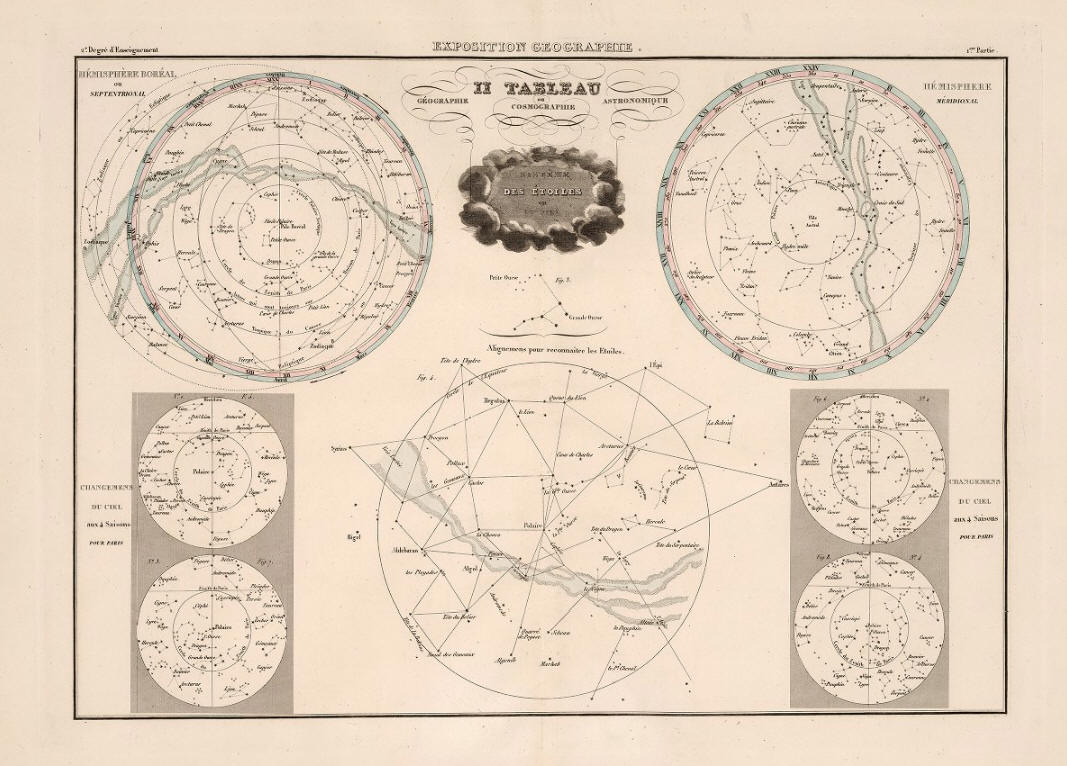

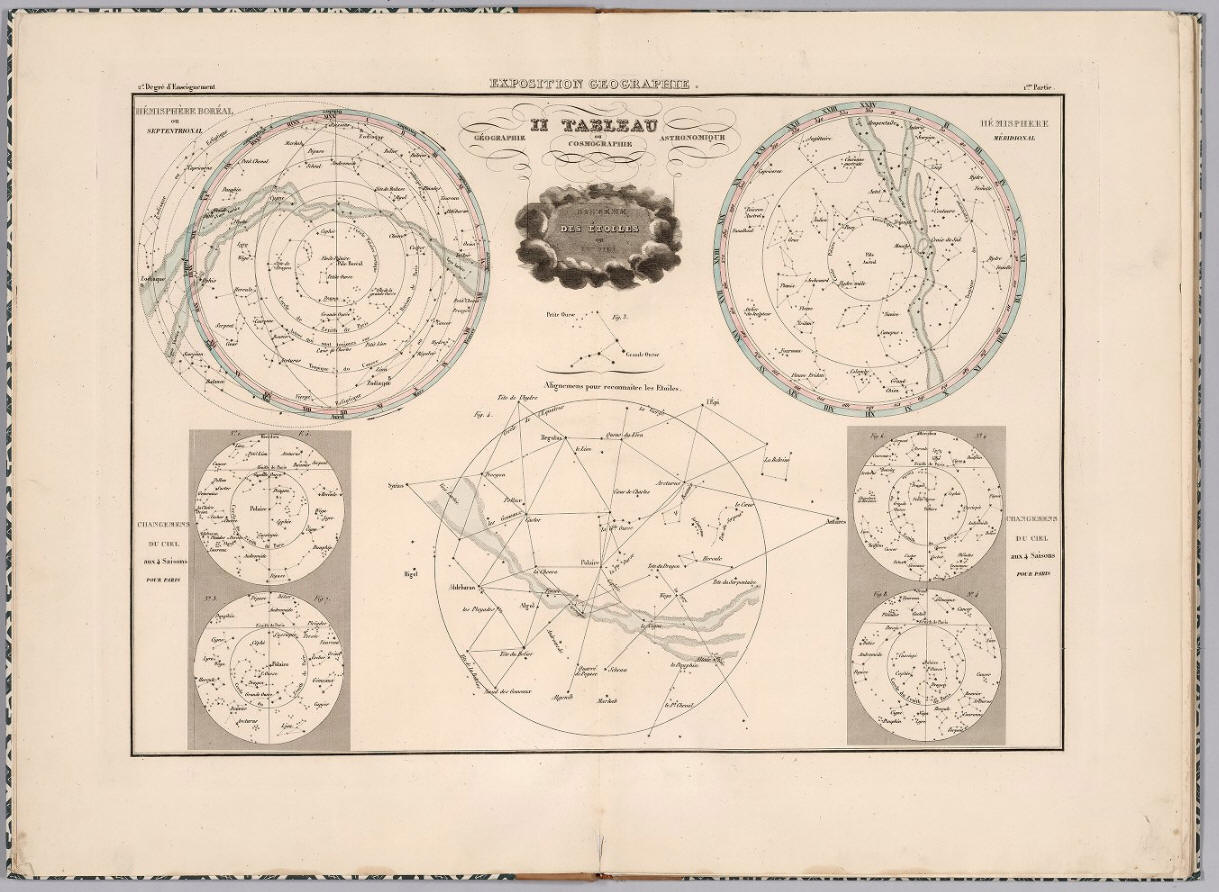

II Tableau

Sisteme des étoiles ou du ciel

La tavola è composta da otto figure.

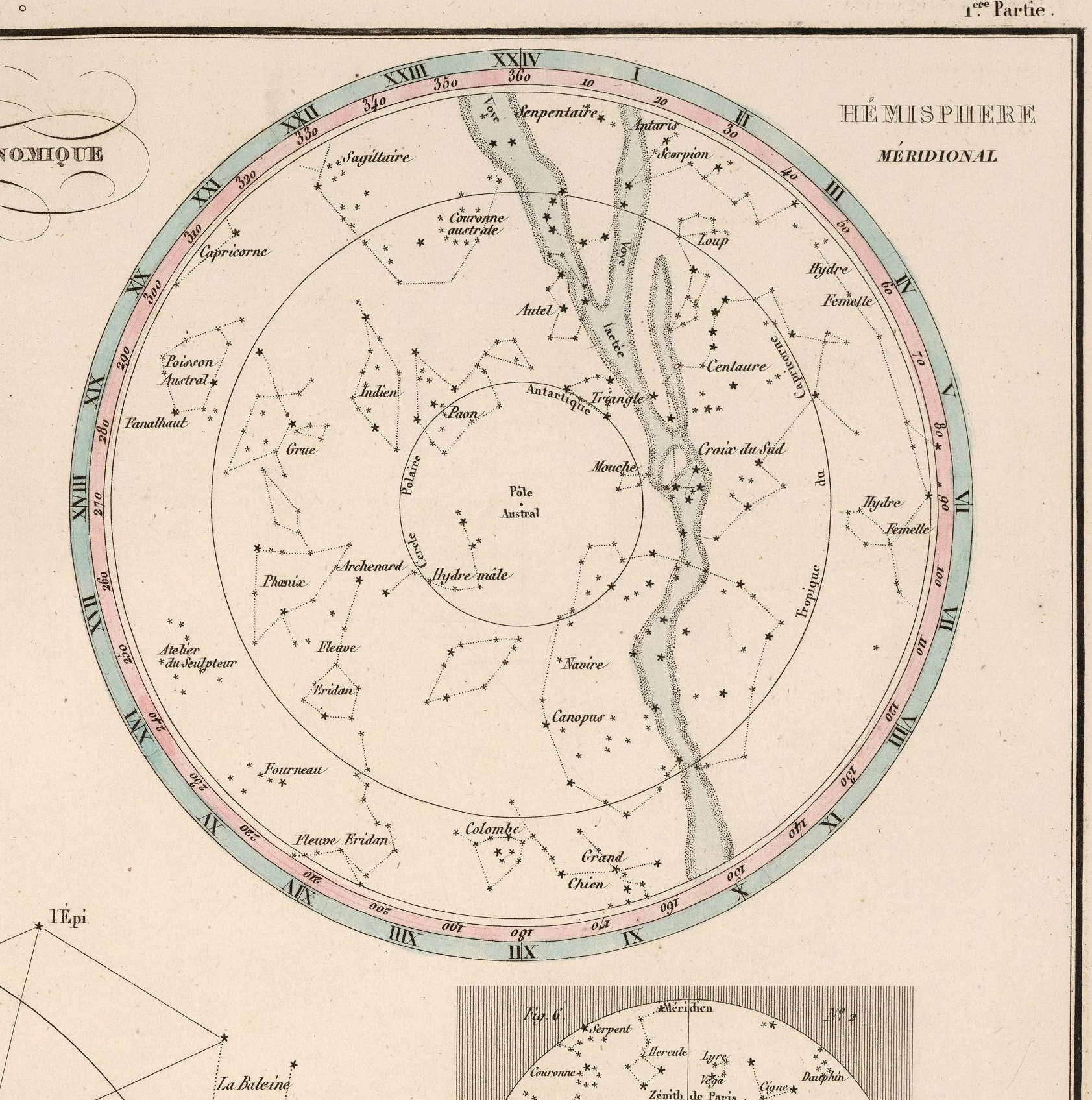

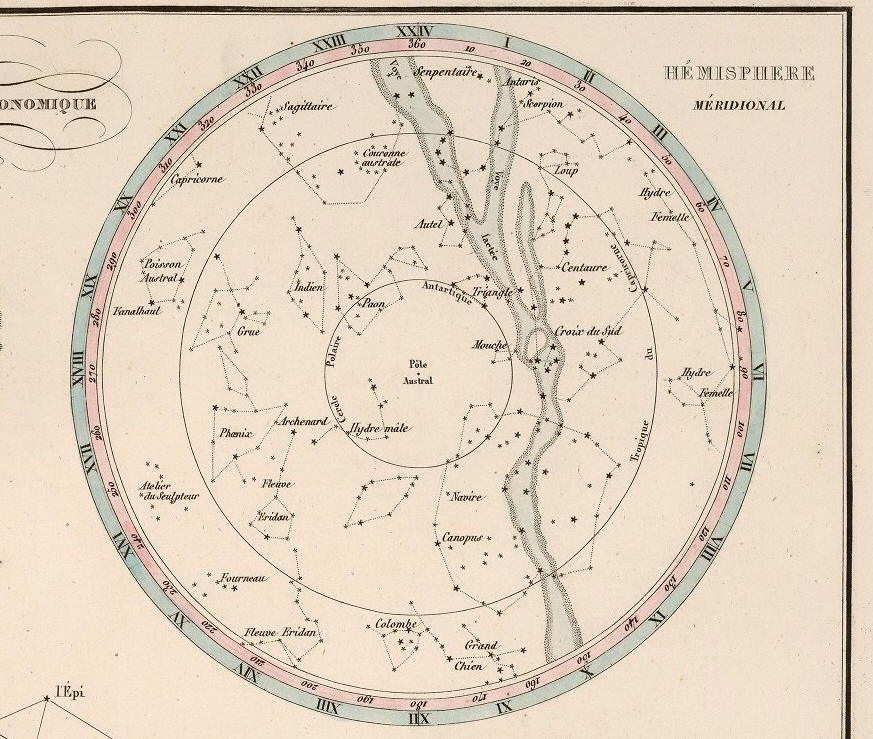

- Le prime due riguardano l’Hémisphère Boréal ou Septentrional e l’Hémisphère Méridional

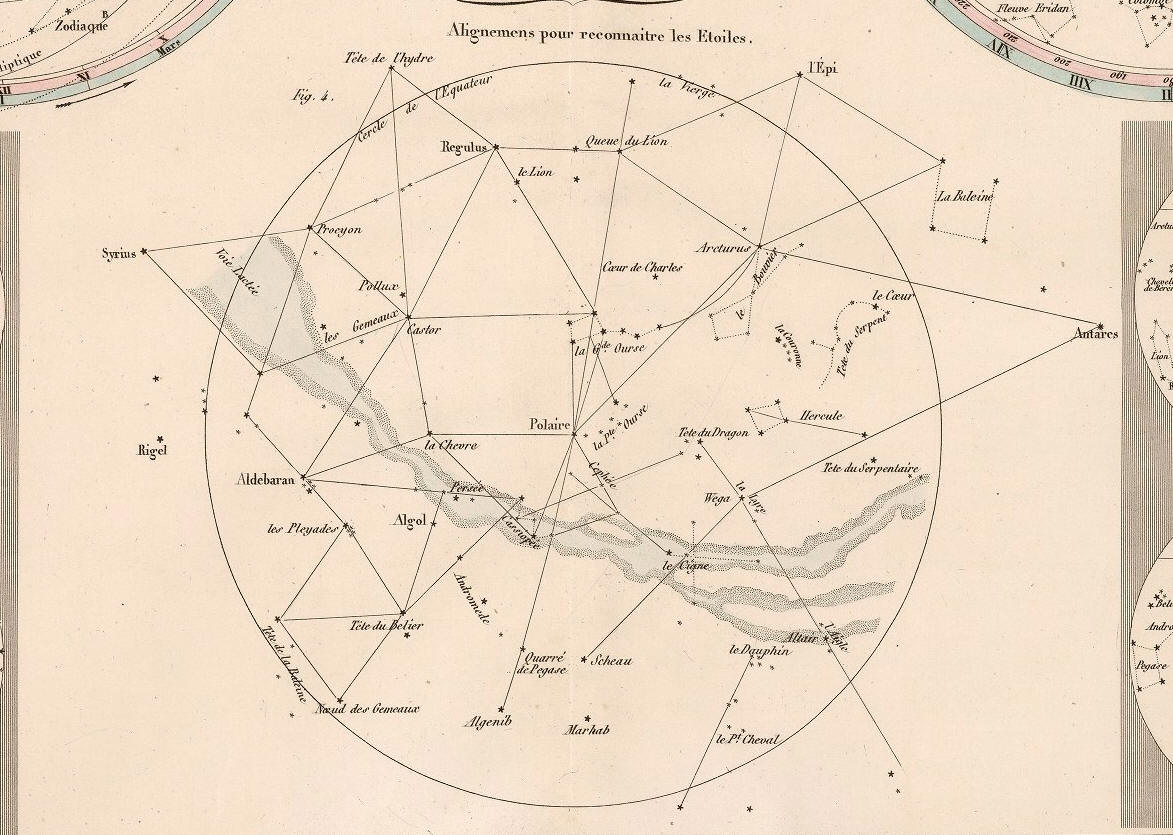

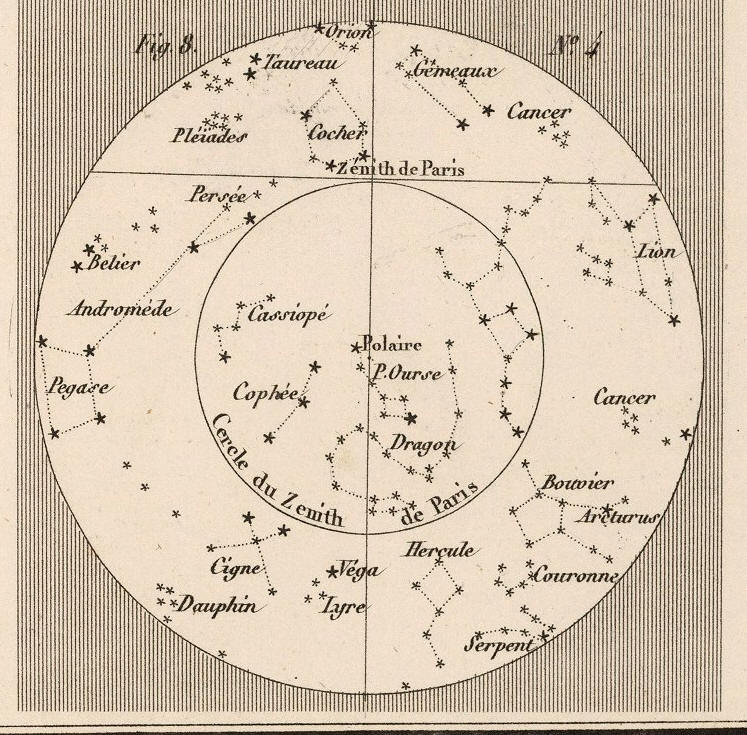

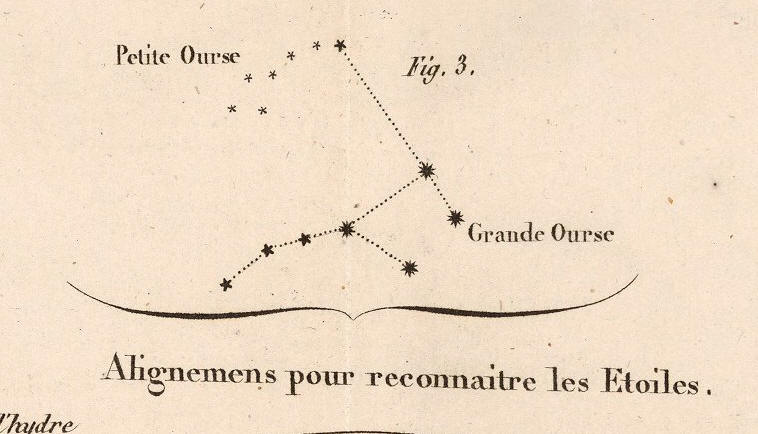

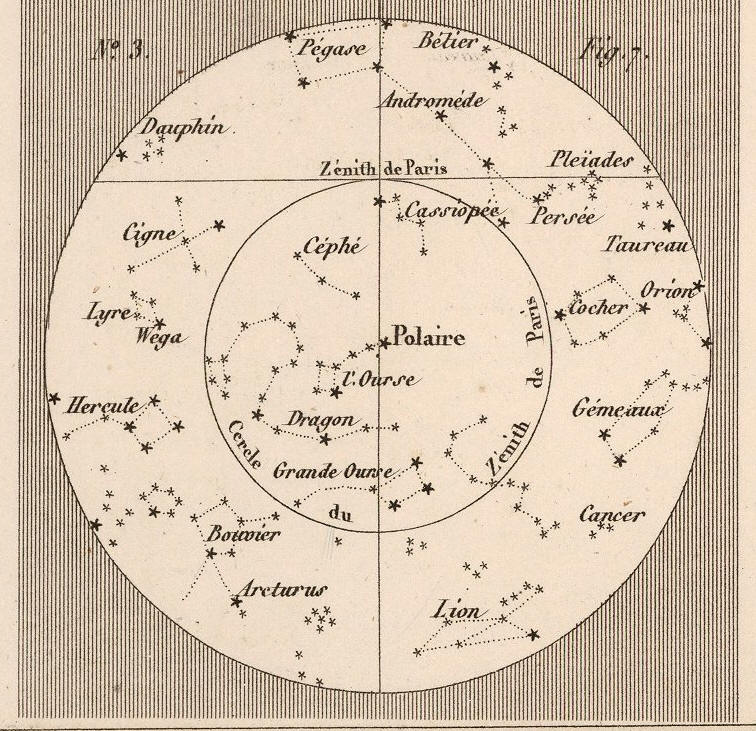

- La figura N° 3 e la N° 4 gli Alignemens pour reconnaitre les Etoiles

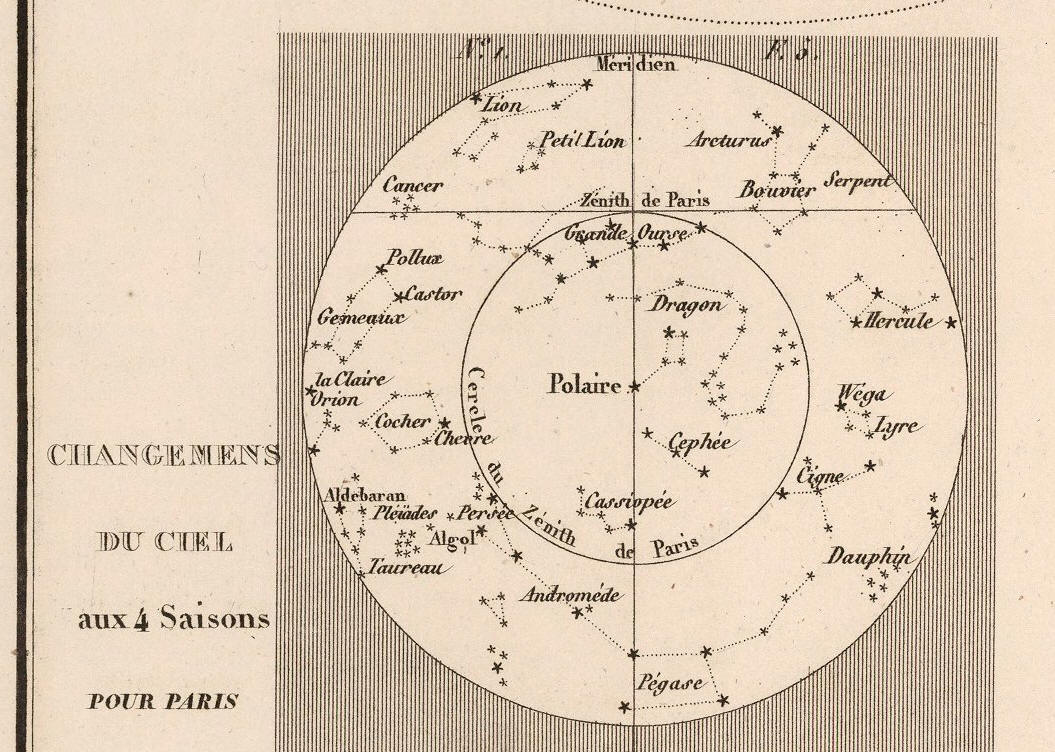

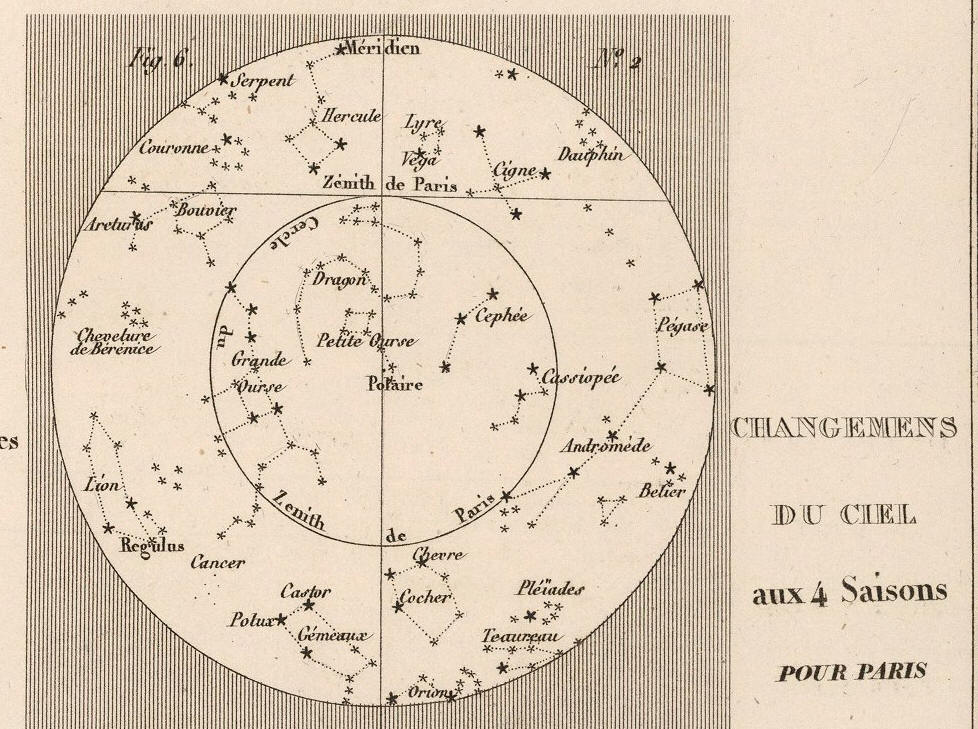

- Le ultime quattro riproducono i Changemens du Ciel aux 4 Saison pour Paris

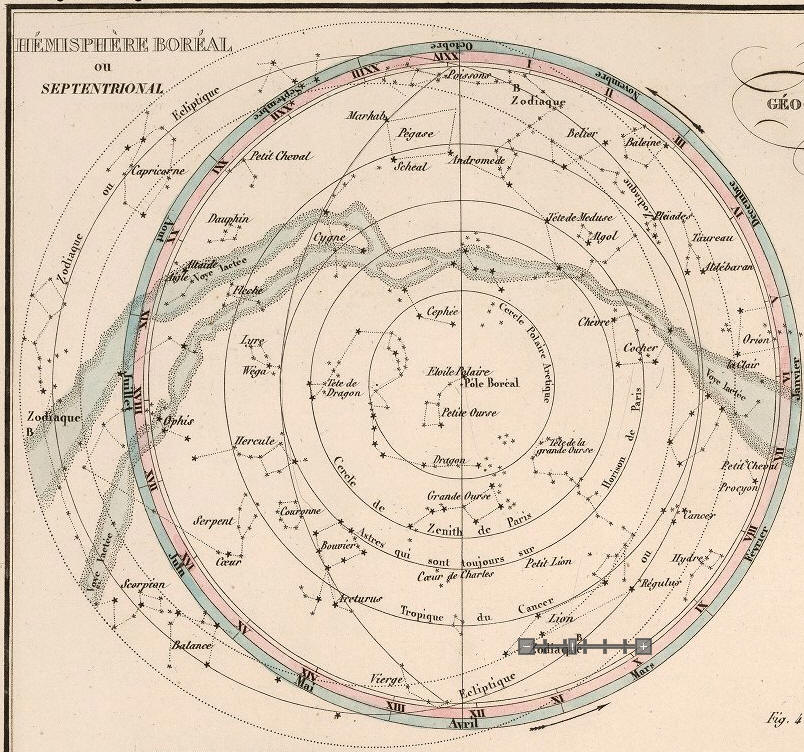

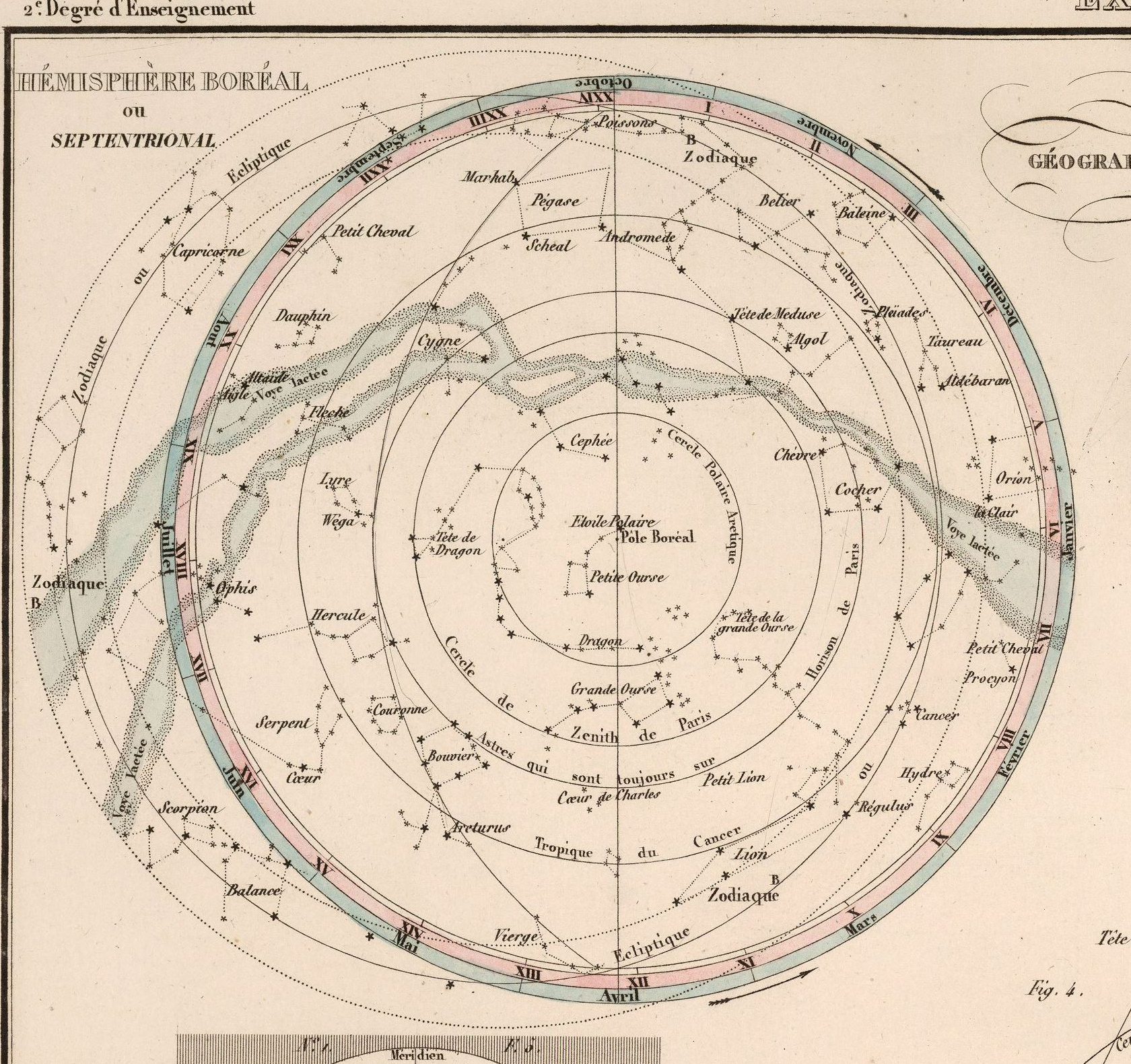

Hémisphère Boréal ou Septentrional

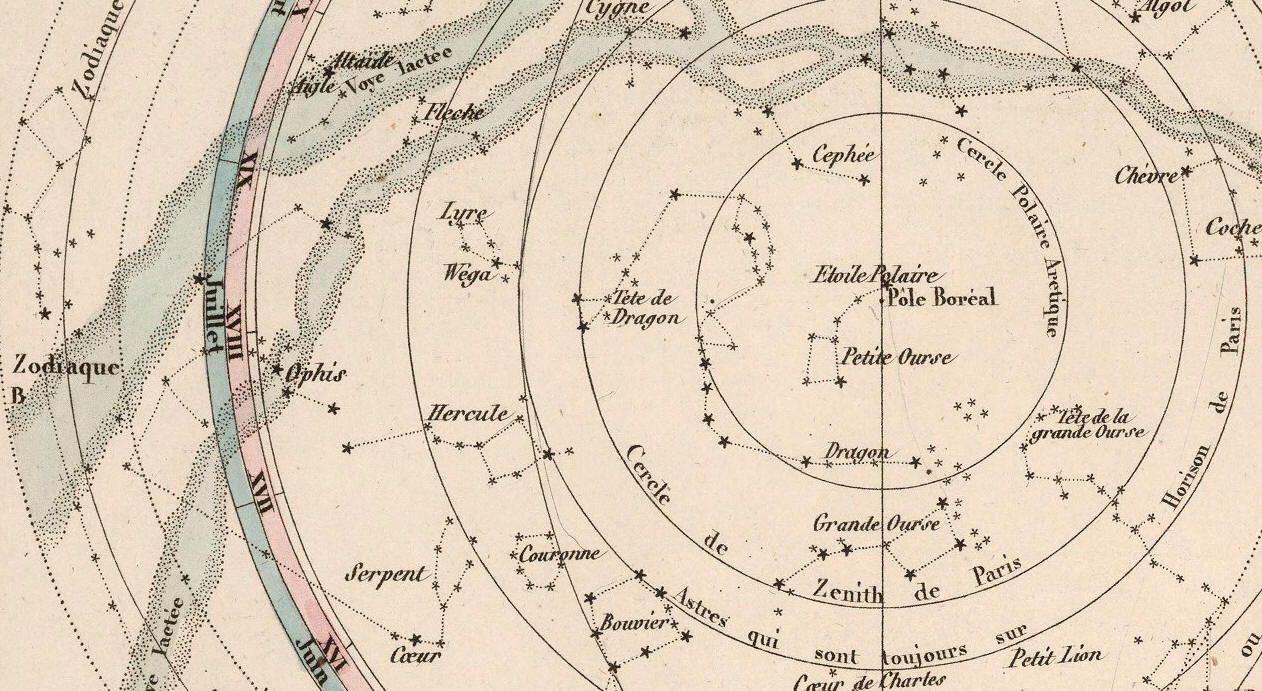

Essendo dedicata a studenti francesi la tavola dell’Emisfero Nord è quella più completa e consiste nella proiezione polare equatoriale stereografica del cielo boreale centrato sul polo nord equatoriale ed esteso fino al cerchio dell’equatore. La visione è concava. Il reticolo equatoriale non è molto complesso e presenta oltre al polo e all’equatore il cerchio polare artico, quello del tropico del Cancro ed il coluro equinoziale. Altri due cerchi di declinazione particolari indicano il Cercle de Zenith de Paris e quello che delimita gli Astres qui sont toujours sur l’Horison de Paris. Le scale graduate si riducono a quelle perimetrali che dividono la tavola nelle ore di ascensione retta e per mese.

Al reticolo equatoriale è sovrapposto quello zodiacale che allarga la tavola nella direzione sud conglobando le costellazioni poste oltre all’equatore. Questo reticolo è messo in evidenza dal relativo polo, dal cerchio dello Zodiaco ed intorno ad esso da due cerchi di latitudine punteggiati che delimitano la zona dove è possibile vedere transitare i pianeti.

Le costellazioni e parti di esse utili al riconoscimento delle stesse sono nominate in lingua francese, manca il disegno del personaggio mitologico ma sono riconoscibili dall’insieme dei segmenti punteggiati che uniscono le stelle principali. Queste sono solo parzialmente distinte per magnitudine e alcune delle più luminose riportano il nome proprio. Ben delineata e su fondo celeste è la Voye Lactée.
