Traugott Bromme |
Die Sternen-Welt in Atlas sur Physik der Welt zweiundvierzig Tafeln mit erläuterndem Texte, Stuttgart 1851
|
Traugott Bromme
Die Sternen-Welt
in
Atlas sur Physik der Welt zweiundvierzig Tafeln mit erläuterndem Texte, Stuttgart 1851
L’atlante geografico di T. Bromme, pubblicato a Stoccarda dalla casa editrice Krais & Hoffman, contiene tre tavole a carattere astronomico, incise da E. Winckelmann, la prima delle quali, Die Sternen-Welt, è dedicata al cielo stellato.
Questa tavola, cm 29 per 35, propone, sotto forma di grafici, schemi e disegni, dodici argomenti numerati progressivamente da lettere dell’alfabeto latino. Con le lettere B e C vengono denominati rispettivamente il Nördliche Hemisphaere ed il Südliche Hemisphaere.

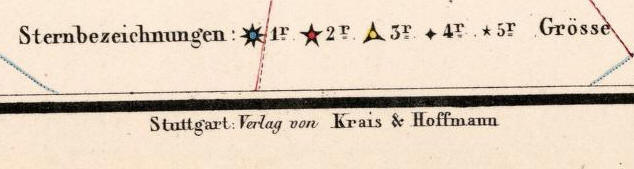

Le costellazioni illustrate nei due emisferi, prive del disegno del relativo personaggio mitologico, sono identificate dal nome in tedesco e dall’insieme dei segmenti che uniscono le loro stelle principali, riconoscibili in cinque diverse grandezze secondo una scala inserita ai piedi della mappa e classificate tramite lettere greche secondo il metodo di Bayer.
Le costellazioni sono all’incirca quelle che verranno ratificate da Delporte a parte poche altre ora cadute in disuso come Antinous, Stier des Poniatowski, Rennthier (Renna o Tarandus o Rangifer)... (http://www.atlascoelestis.com/introduz.%20desuete.htm) e ( http://www.atlascoelestis.com/introduzione2.htm).

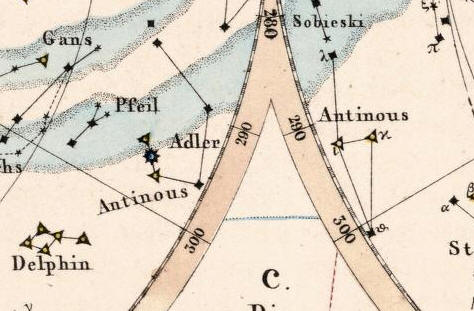

Antinous

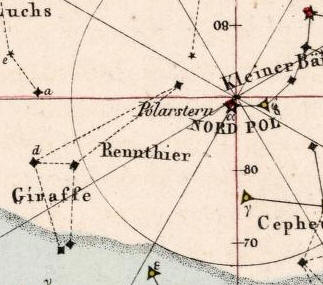

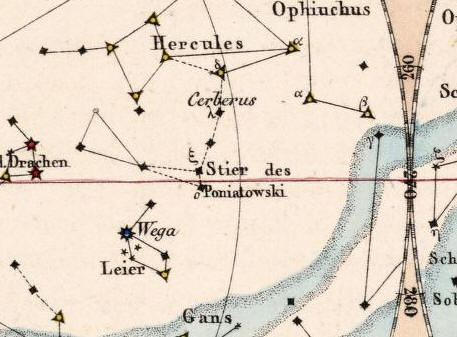

Stier des Poniatowski, Rennthier (Renna o Tarandus o Rangifer)

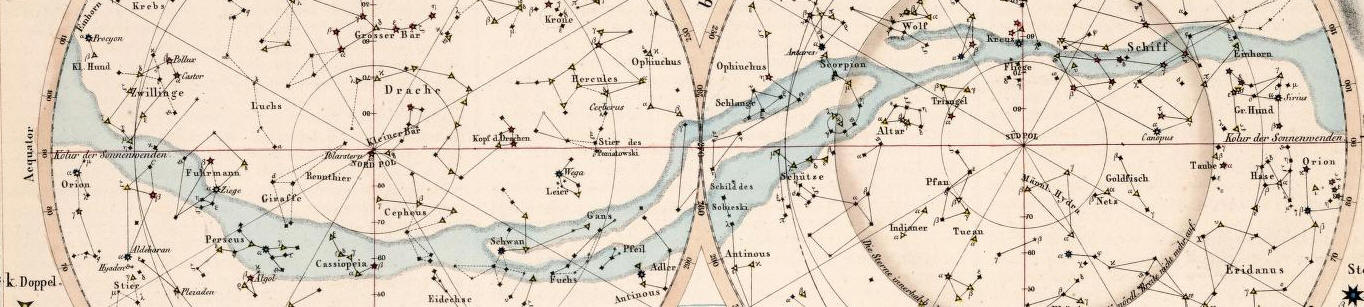

Su fondo celeste è disegnata in tutti i suoi particolari la Vai Lattea.
I due emisferi sono costruiti in proiezione polare equatoriale stereografica ed in visione concava. Si estendono dal relativo polo posto al centro fino al circolo equatoriale che fa da circonferenza esterna. Il reticolo equatoriale mette in evidenza anche i coluri, i circoli polari, quelli dei tropici e raggi di ascensione retta tracciati ogni 30°, numerati progressivamente tramite una scala graduata al passo di un grado posta sul circolo dell’equatore. Un’altra scala, al passo di 10°, posta sul coluro equinoziale, misura le declinazioni.

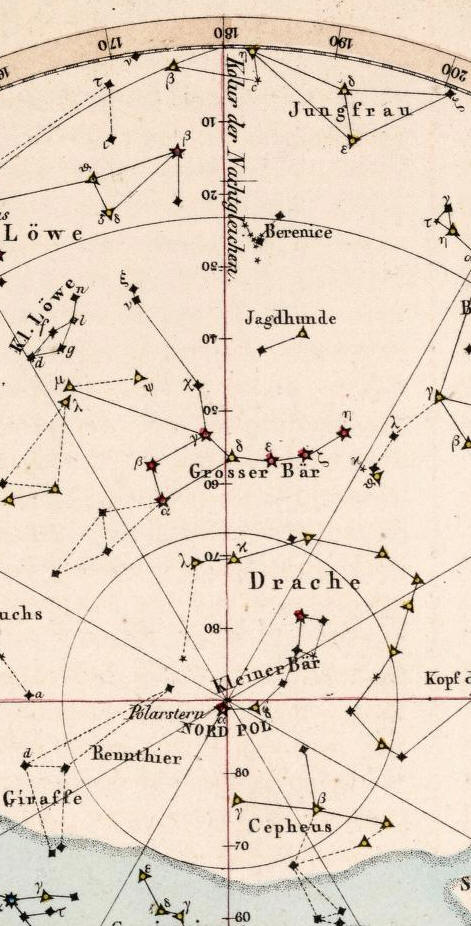

Kolur der Nachtgleichen

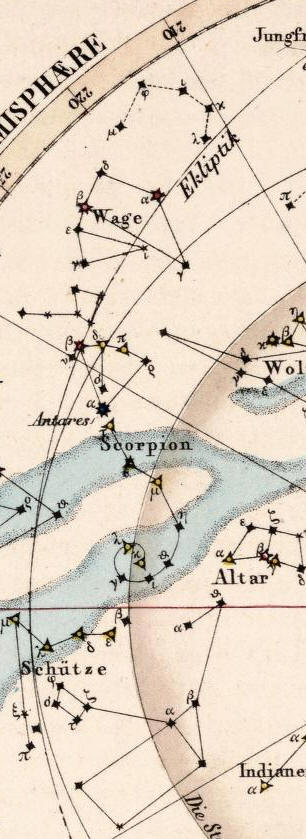

Il reticolo eclittico è limitato alla curva dell’eclittica di competenza dei due emisferi.

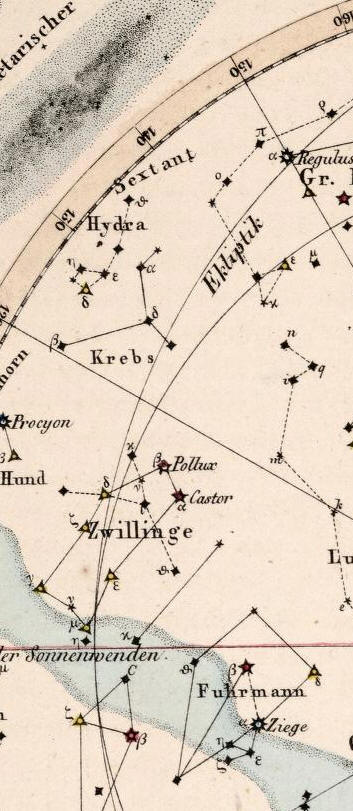

Ecliptik

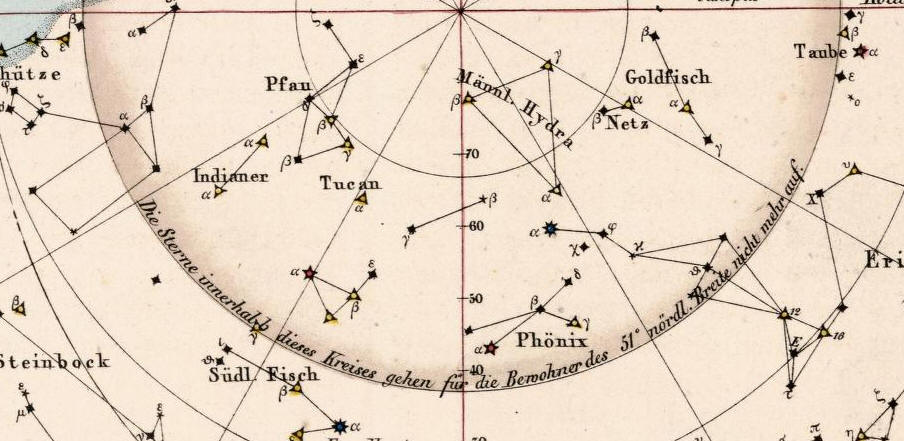

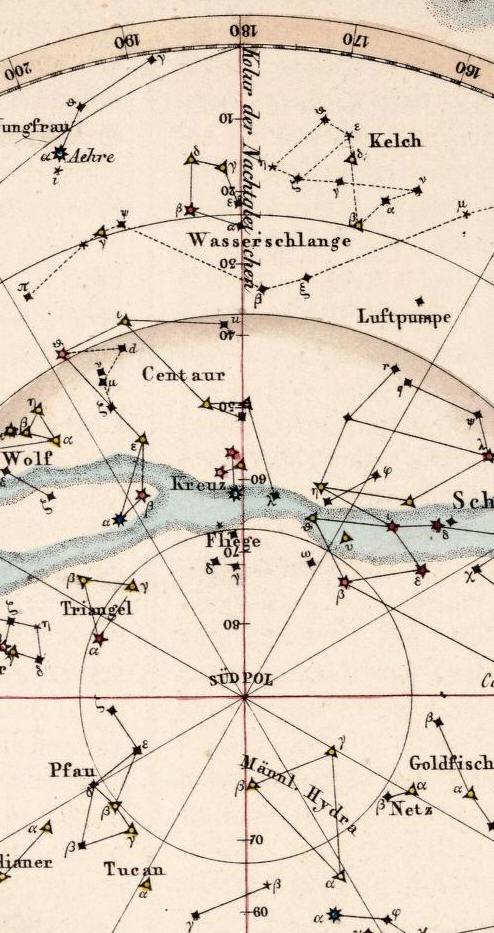

Nell'emisfero australe un cerchio di declinazione delimita le stelle non osservabili da una latitudine terrestre boreale di 51°

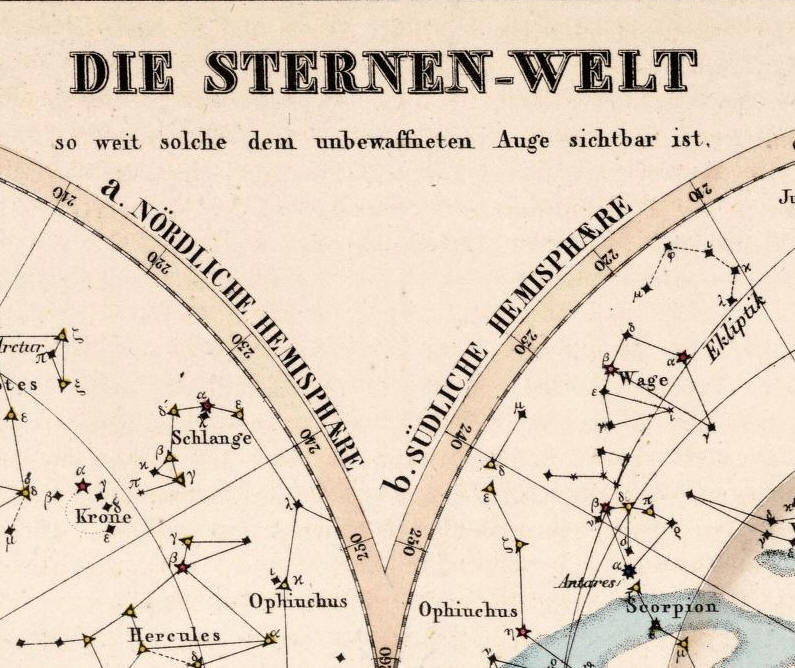

Titolo dell'atlante

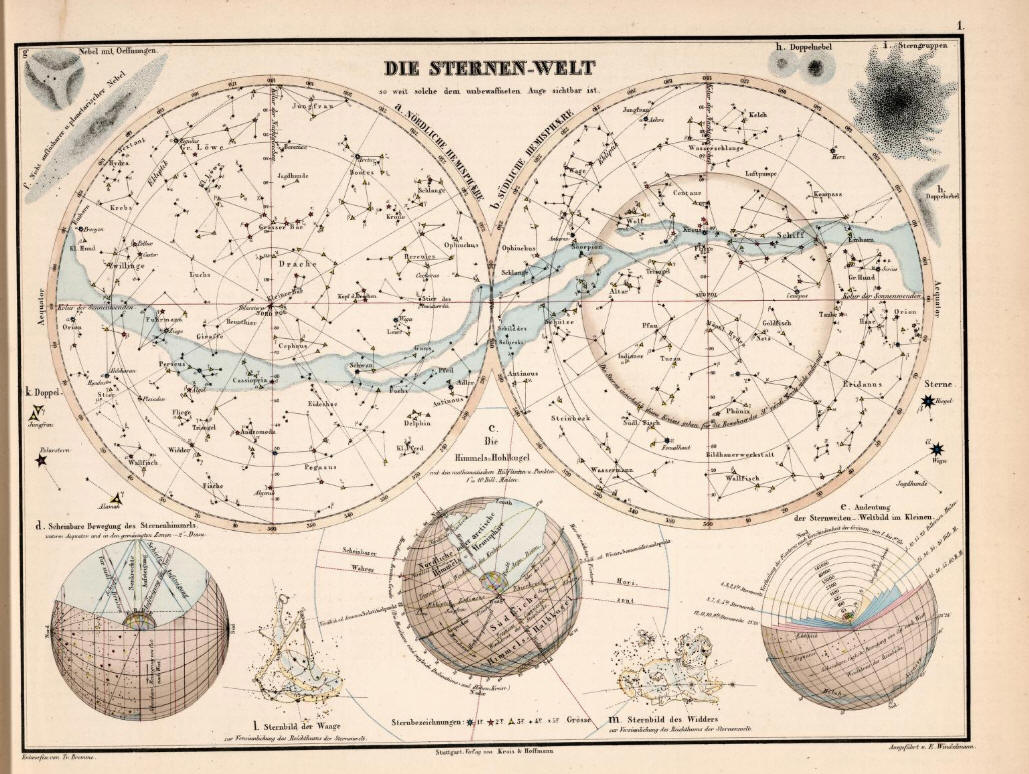

Die Sternen-Welt

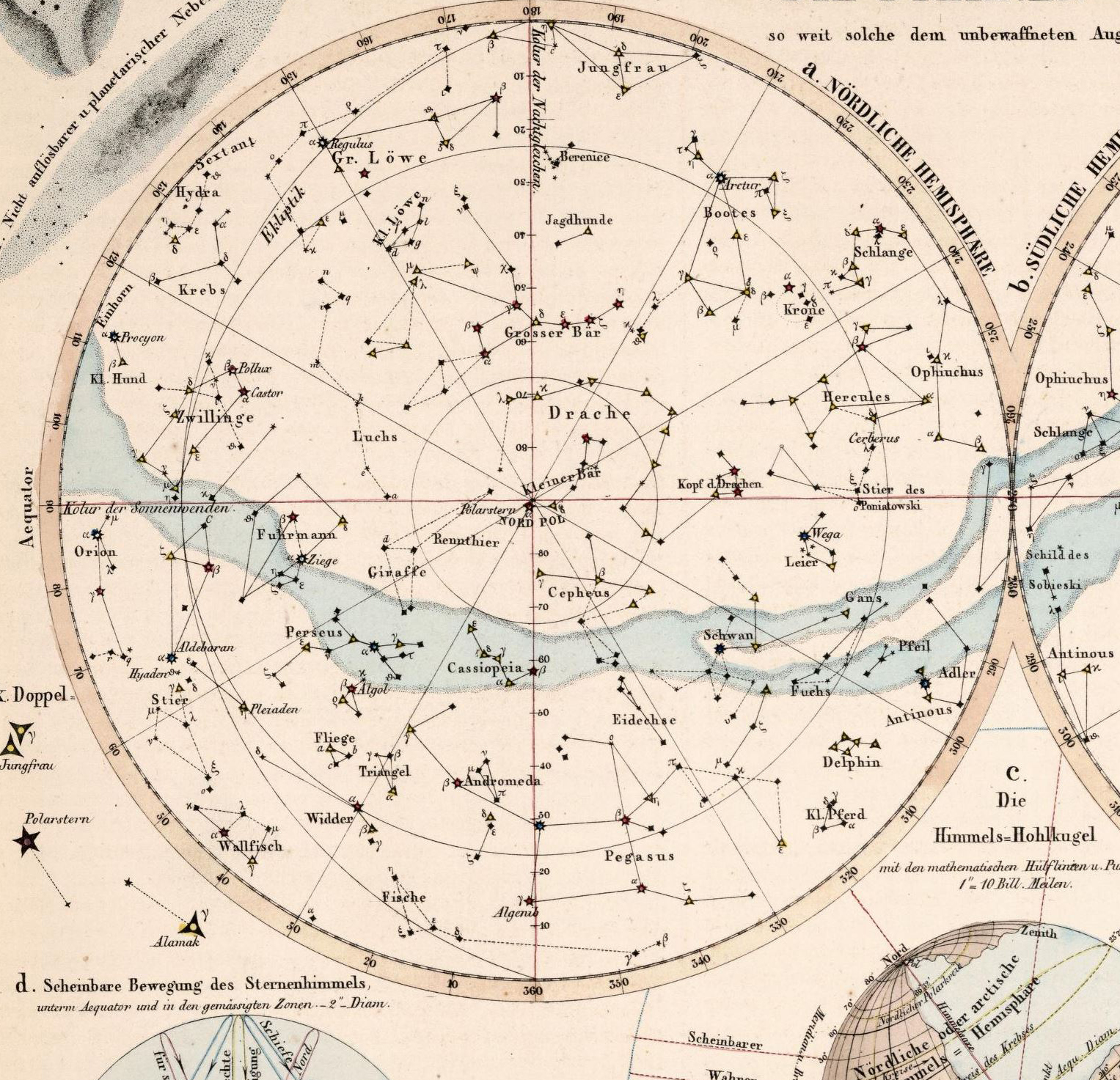

a. Nördliche Hemisphaere
b. Südliche Hemisphaere
Gli altri schemi della tavola

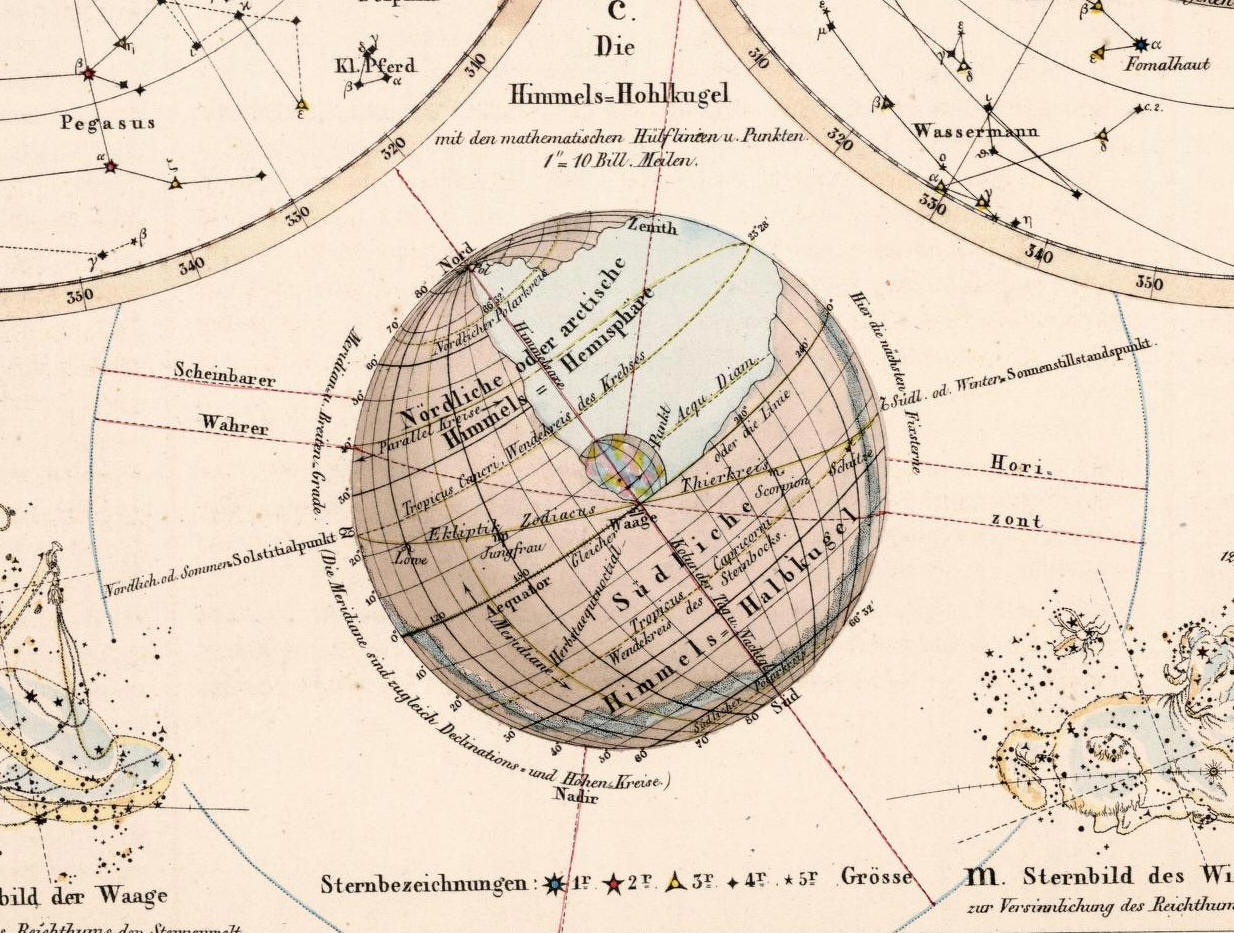

c. Die Himmels-Hohlkugel

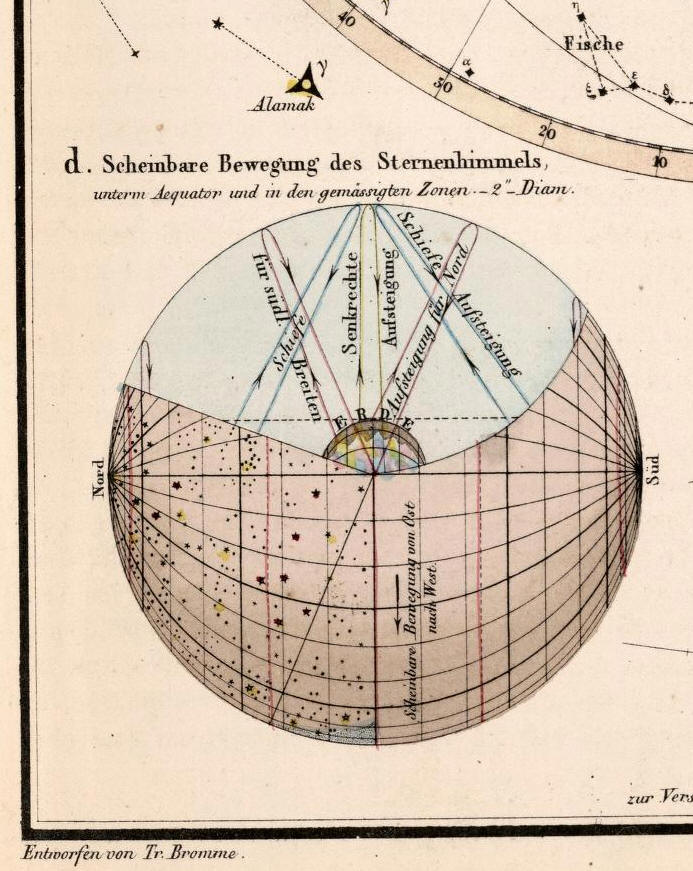

d. Scheinbare Bewegung des Sternenhimmels

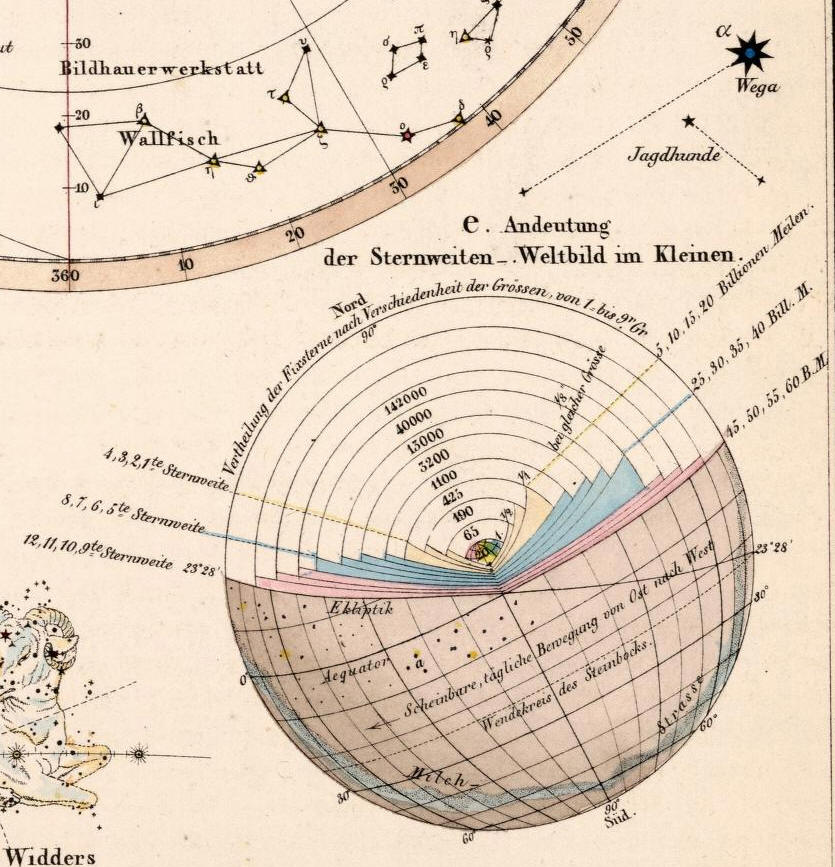

e. Andeutung der Sternweiten- Weltbild im Kleinen

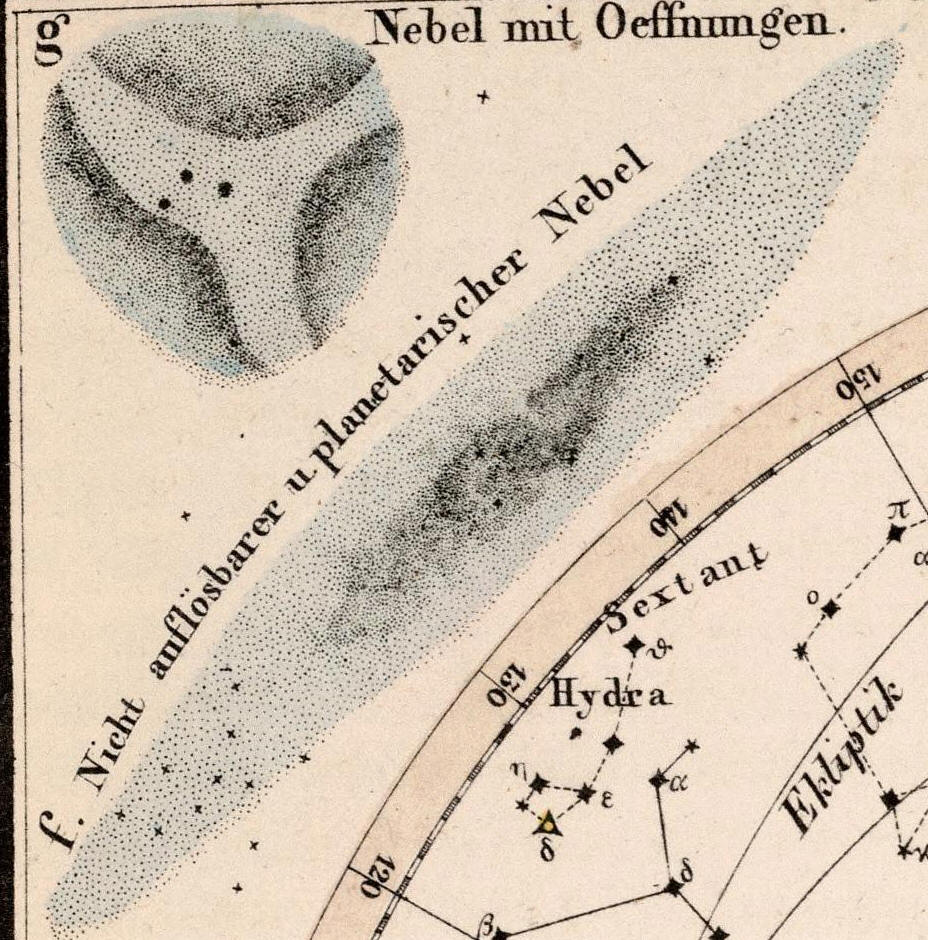

f. Nicht anflosbarer u planetarischer Nebel
g. Nebel mit Oeffnungen

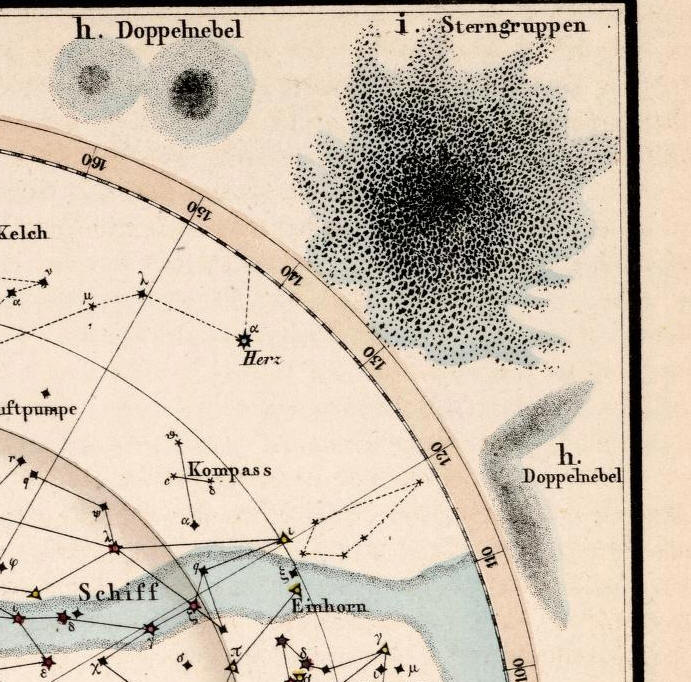

h. Doppelnebel
i. Sterngruppen

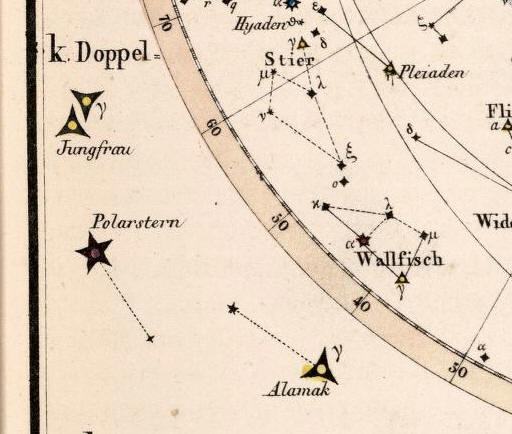

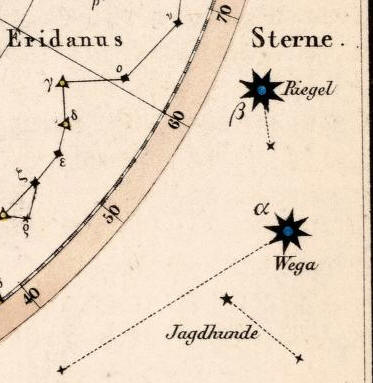

k. Doppel-Sterne

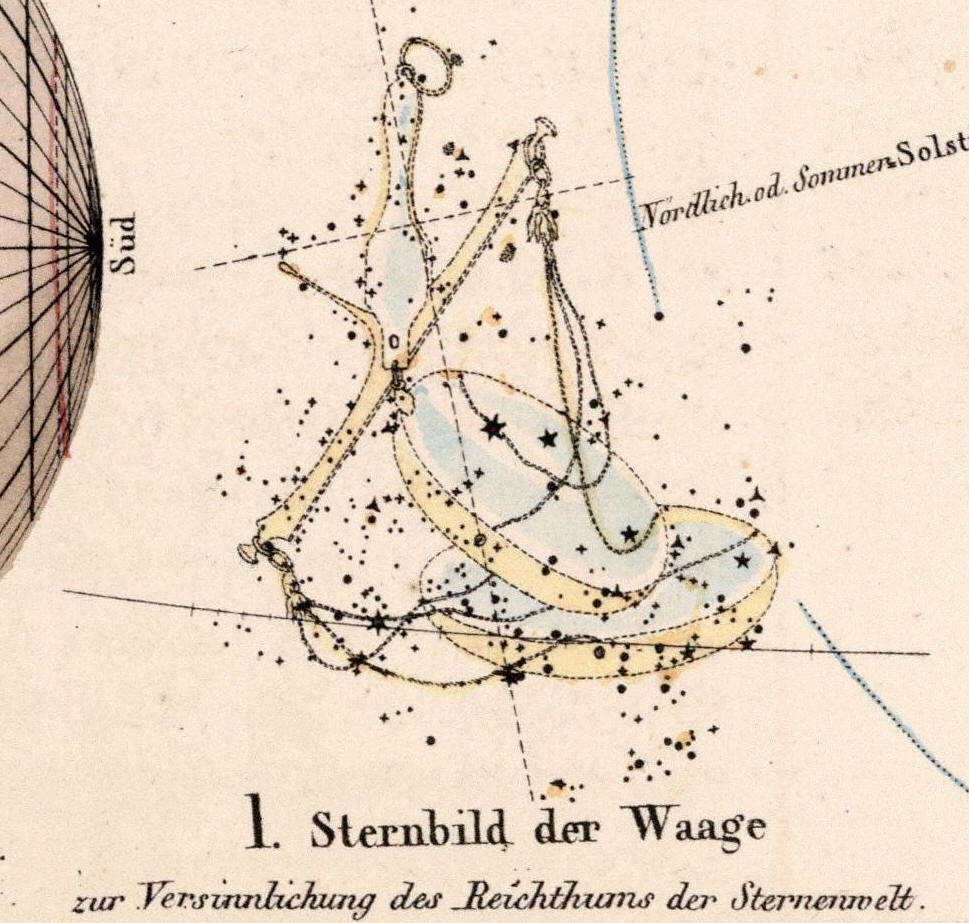

l. Sternbild der Waage

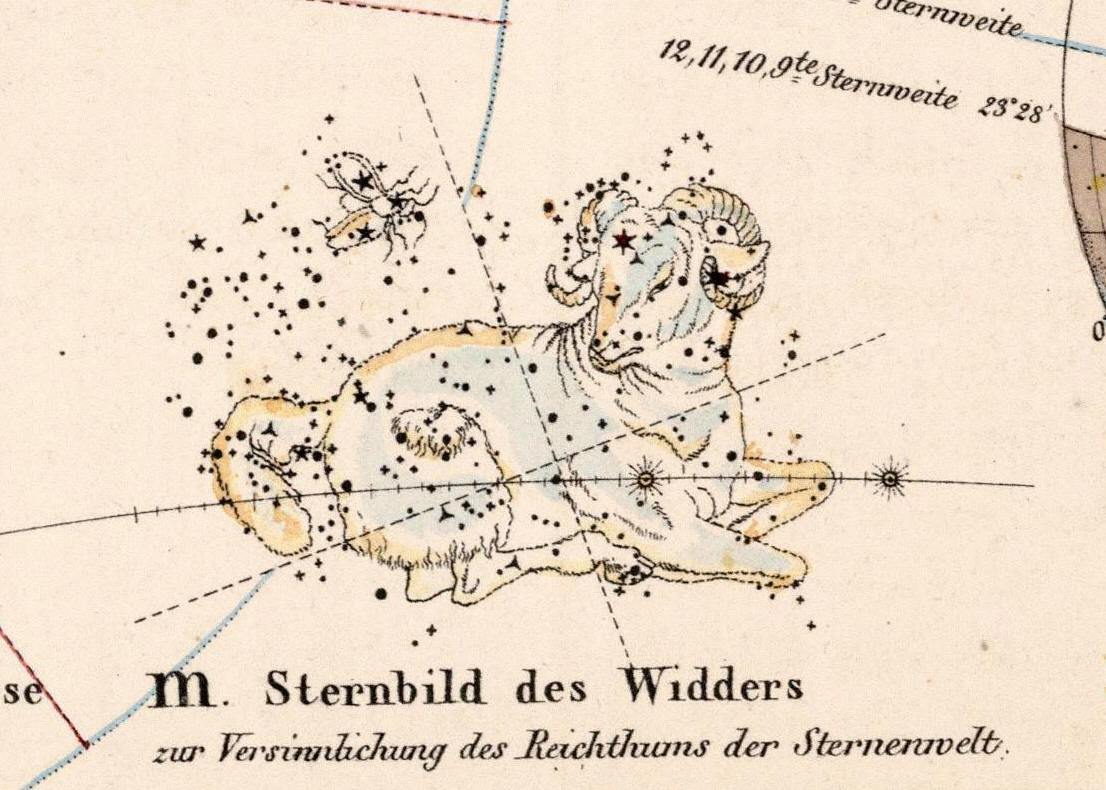

m. Sternbild des Widders
Le altre due tavole di contenuto astronomico

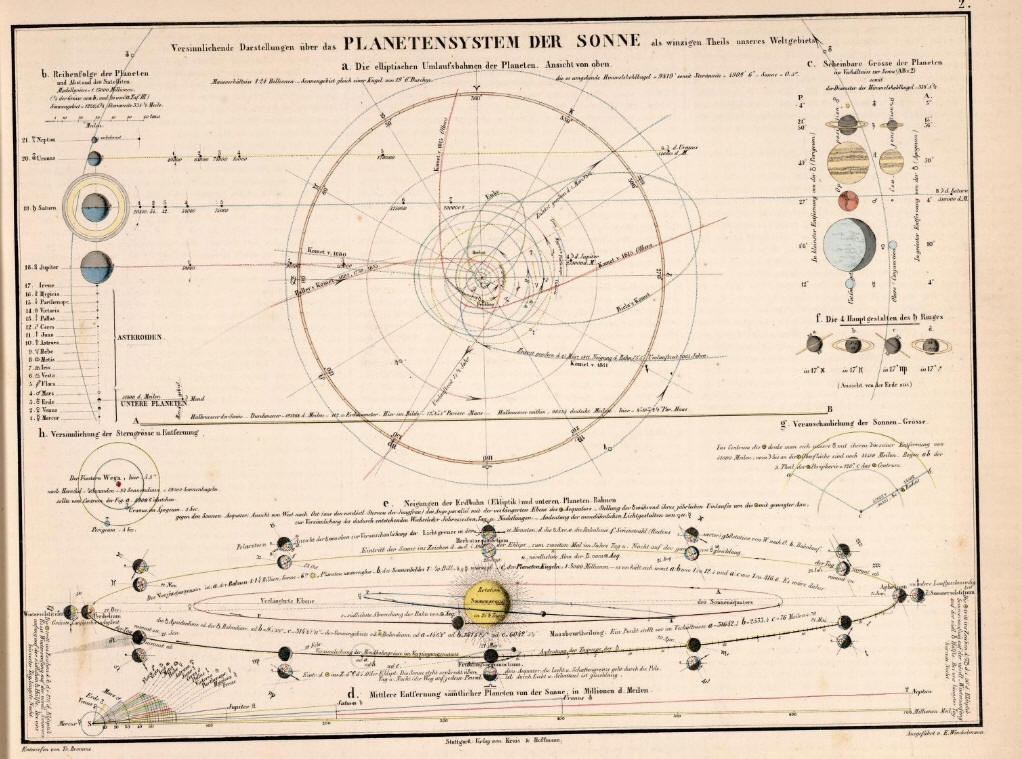

Planetensystem der Sonne

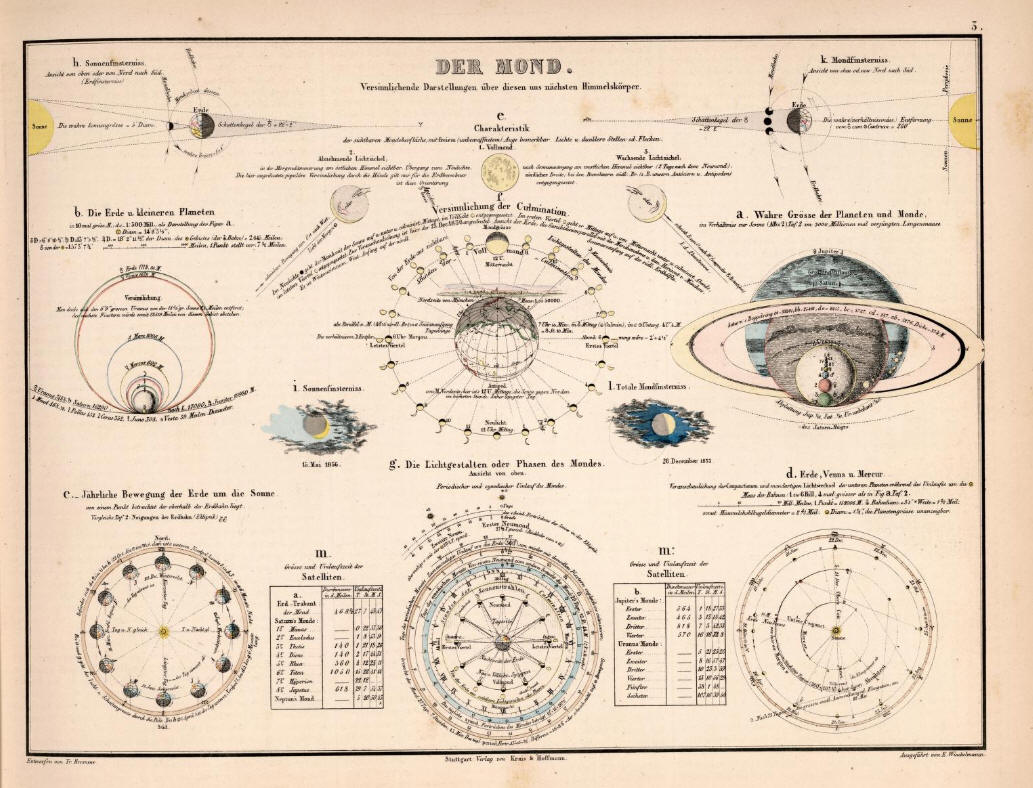

Der Mond
Le tavole vengono messe a disposizione per cortesia di
di FELICE STOPPA
MAGGIO 2019
