Thomas Heath
Alexander Keith Johnston |
The twentieth century atlas of popular astronomy comprising in twenty-two plates a complete series of illustrations of the heavenly bodies, Hedinburgh 1922
Atlas of Astronomy. Comprising, in eighteen plates. A complete series of illustrations of the heavenly bodies, drawn with the greatest care , from original and authentic documents , Edinburgh and London, 1855
|
Thomas Heath
The twentieth century atlas of popular astronomy comprising in twenty-two plates a complete series of illustrations of the heavenly bodies, Hedinburgh 1922
e
Alexander Keith Johnston
Atlas of Astronomy. Comprising, in eighteen plates. A complete series of illustrations of the heavenly bodies, drawn with the greatest care , from original and authentic documents , Edinburgh and London, 1855
Il libro di Thomas Heath che presento in questa pagina è la terza edizione del 1922 del suo fortunato saggio divulgativo dedicato al Sistema Solare.
L’intero volume può essere consultato al seguente indirizzo per cortesia di
Internet Archive:
https://archive.org/details/twentiethcentury00heat
I quattordici capitoli che lo compongono, dei quali l’ultimo è dedicato alle stelle, sono seguiti da 16 grandi tavole a doppia pagina (33 cm per 26,2) che illustrano i contenuti del libro.
Queste tavole riportano la dicitura Engraved, Printed and Published by W & A. K. Johnston, Limited Edimburgh (l’editore del libro) e non a caso ma perché ripropongono con pochissime variazioni le 18 tavole contenute nell’Atlas of Astronomy pubblicato nel 1855 a firma di Alexander Keith Johnston.
Quest’ultimo atlante può essere consultato alla pagina seguente per cortesia di
LINDA HALL LIBRARY:
http://lhldigital.lindahall.org/cdm/ref/collection/astro_atlas/id/1333
Il volume del 1855 è un vero e proprio atlante dove la parte testuale consiste esclusivamente nella dettagliata spiegazione e uso delle singole tavole.
Le sei tavole che rappresentano le carte del cielo stellato sono identiche in entrambi i volumi e possono pertanto essere datate ad un anno non successivo al 1855 e riportano costellazioni e relative stelle posizionate per il 1850.
Di queste sei le prime quattro sono costruite in proiezione cilindrica, in visione concava, al centro sono attraversate orizzontalmente dalla sezione del circolo equatoriale e verticalmente dalla sezione del coluro equatoriale o solstiziale. Nel loro insieme rappresentano tutta la fascia celeste intorno all’equatore per una escursione positiva e negativa di 45° di declinazione.
La quinta e la sesta tavola sono dedicate alle calotte polari: costruite in proiezione polare equatoriale stereografica hanno al centro i rispettivi poli dove si incrociano ortogonalmente i due coluri e per circonferenza esterna i cerchi di declinazione relativi alla declinazione +45° per la calotta boreale e -45° per quella australe.
Polo Nord equatoriale e Ursa Minor
Il reticolo di riferimento per tutte le tavole è quello equatoriale rappresentato, con relativa scala numerata, da raggi di ascensione retta tracciati ogni 5° e circoli di declinazione tracciati ogni 5°.
La linea dell’Eclittica è la sola che rappresenta il reticolo eclittico, priva di scala graduata è taggata dai soli simboli delle costellazioni zodiacali.
Le costellazioni sono nominate in lingua latina, sono impersonate dal disegno dei relativi personaggi mitologici racchiuse entro linee puntinate che ne determinano i confini.
Orion
Le stelle riportate sono distinte in cinque magnitudini, denominate secondo il metodo Bayer-Flamsteed e accompagnate, solo le più luminose, dal nome proprio.
Ricca è la segnalazione di variabili, nebulose, ammassi e oggetti storici tipo la Supernova del 1752 in Cassiopea. Ben dettagliata la presenza della Via Lattea.
La Supernova del 1752 in Cassiopea

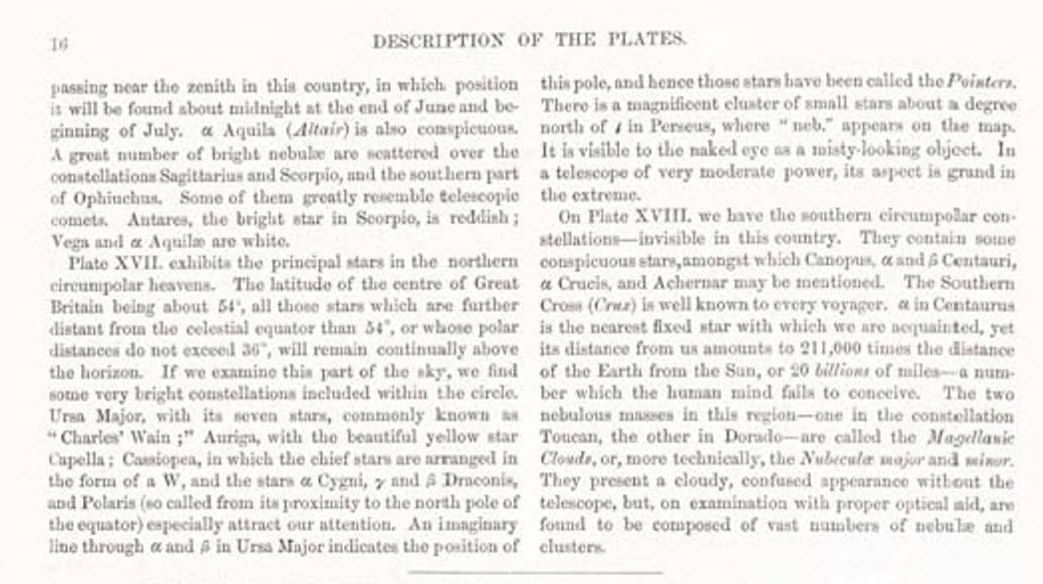

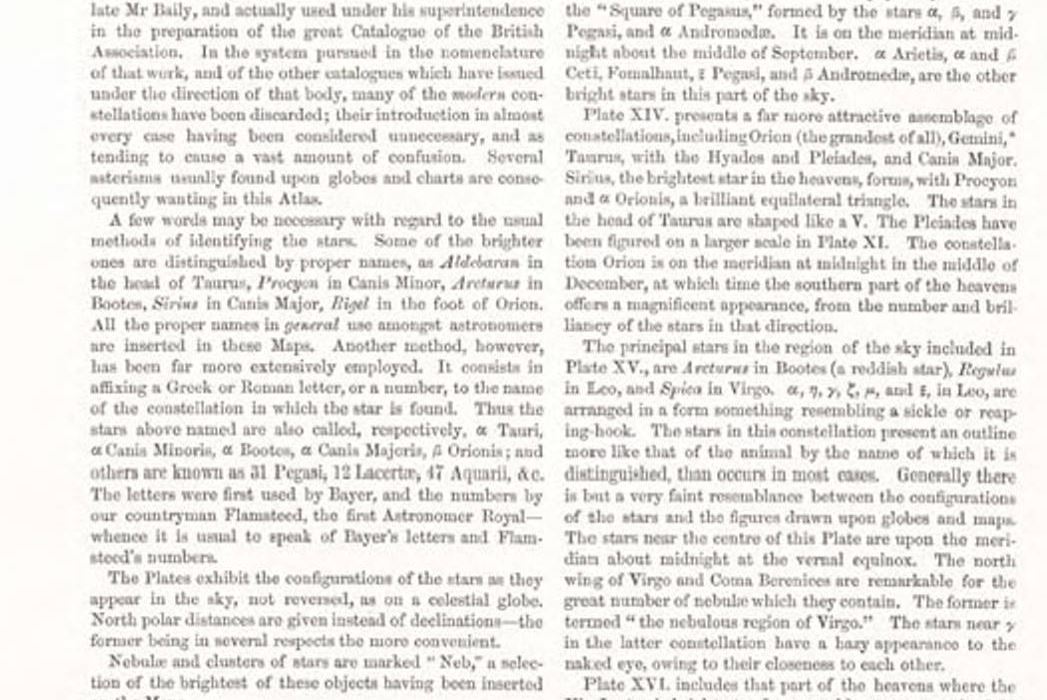

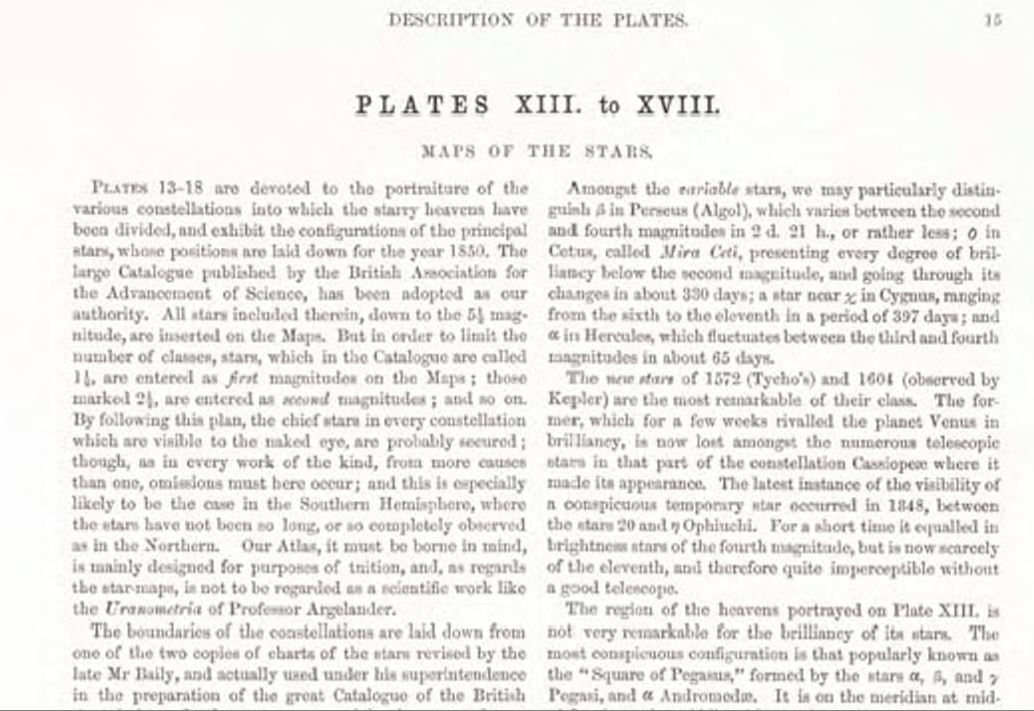

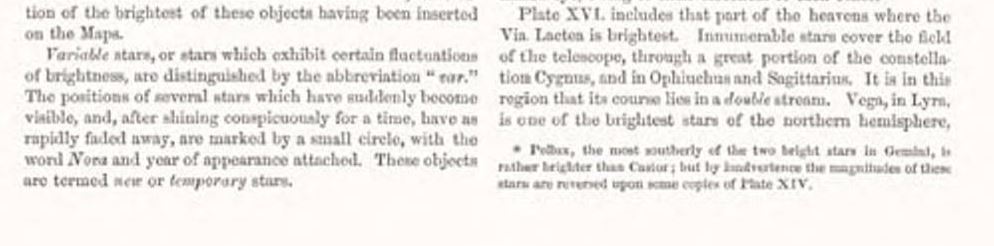

Descrizione delle sei carte
del cielo stellato
in
Alexander Keith Johnston
Atlas of Astronomy. Comprising, in eighteen plates. A complete series of illustrations of the heavenly bodies, drawn with the greatest care , from original and authentic documents , Edinburgh and London, 1855
Atlante
Le sei carte del cielo stellato
comuni ai due libri
Maps of the Stars N° 1
Maps of the Stars N° 2
Maps of the Stars N° 3
Maps of the Stars N° 4
Maps of the Stars N° 5
Maps of the Stars N° 6
di FELICE STOPPA
SETTEMBRE 2018
