Carl Christian Franz Hauptmann Radefeld

Himmelskugel Nordliche, Suedliche

Pubblicate in Grosser Hand-Atlas uber alle Theile der Erde in 170 Karten. Herausgegeben von J. Meyer. Hildburghausen Verlag des Bibliographischen Instituts. http://www.davidrumsey.com/maps6073.html

I due planisferi di Radefeld, cm 30 x 36, aprono il grande atlante geografico ottocentesco di J. Mayer composto da ben 170 tavole. Dello stesso autore troviamo anche la mappa relativa alla Luna che, insieme alla tavola del sistema solare di un’altra mano, completa le sole quattro tavole introduttive di carattere astronomico.

I due planisferi celesti, prodotti verso la fine del periodo storico che ha visto aumentare al suo massimo il numero delle costellazioni ideate e rappresentate, interpretano pienamente questo ruolo riproponendole quasi tutte, divenendo così un buon catalogo delle 88 costellazioni che ancora oggi utilizziamo,

 http://www.atlascoelestis.com/introduz%20cost.%20attuali.htm  e di una grandissima parte di quelle cadute in disuso, http://www.atlascoelestis.com/introduz.%20desuete.htm.

L’autore disegna le costellazioni utilizzando la proiezione ortogonale ai due piani posti tangenzialmente ai poli eclittici, processo che conduce a rappresentare con precisione quelle vicine ai poli ma con forti distorsioni quelle prossime al perimetro delle declinazioni più lontane. Sia il reticolo equatoriale che quello eclittico sono rappresentati e con le relative scale.

Nella didascalia, Erclaerung, situata nell’ angolo in basso a sinistra della tavola settentrionale, trova posto la tabella delle magnitudini stellari, divise in sei classi, e l’elenco delle costellazioni rappresentate nei due planisferi. Questo elenco, contrariamente a quanto in effetti si può constatare nelle mappe, si limita a ricordare le sole 48 costellazioni tolemaiche: le dodici zodiacali, le 15 e le 21 rispettivamente al sud e al nord dell’eclittica.

Titolo dell’atlante

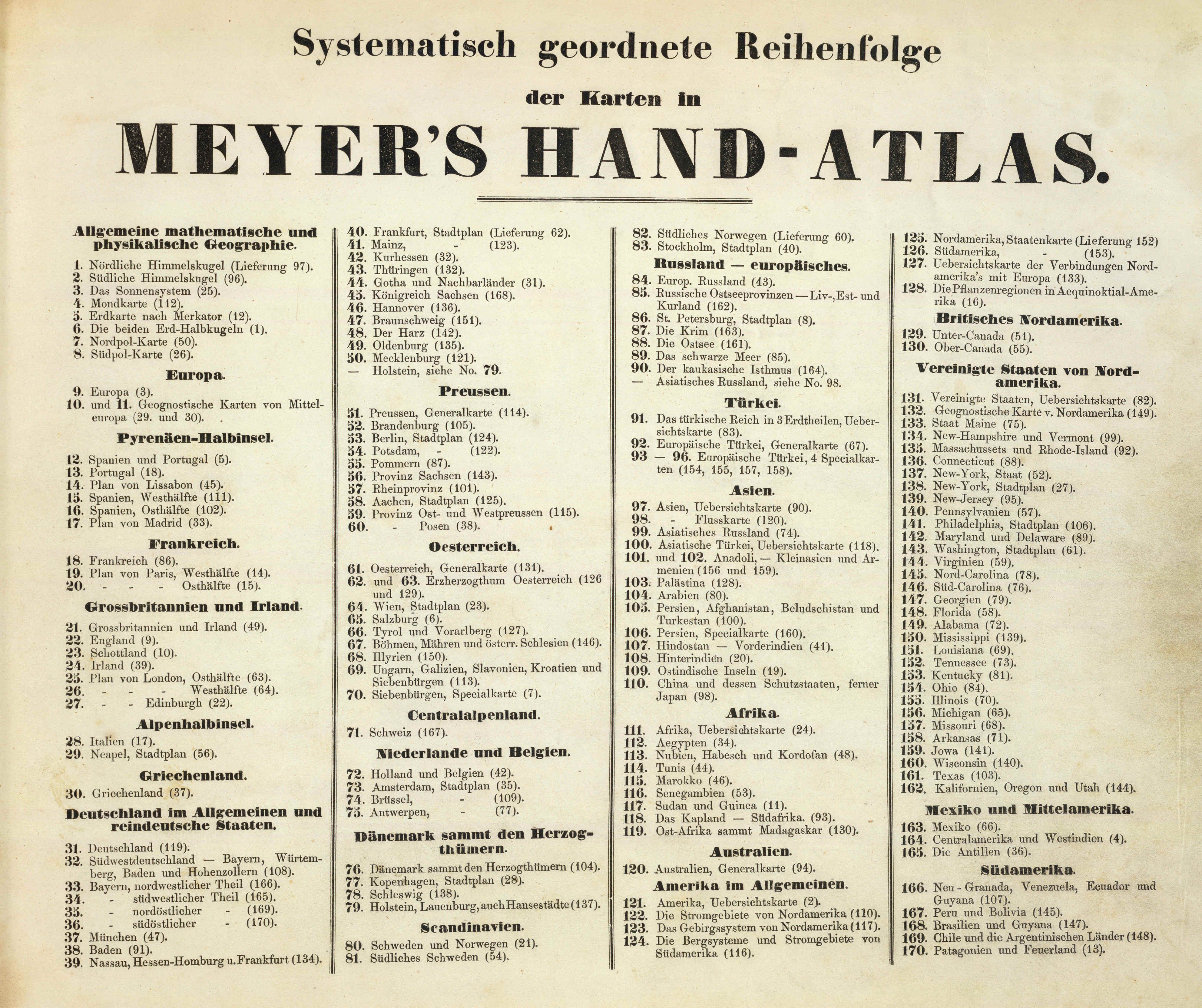

Indice

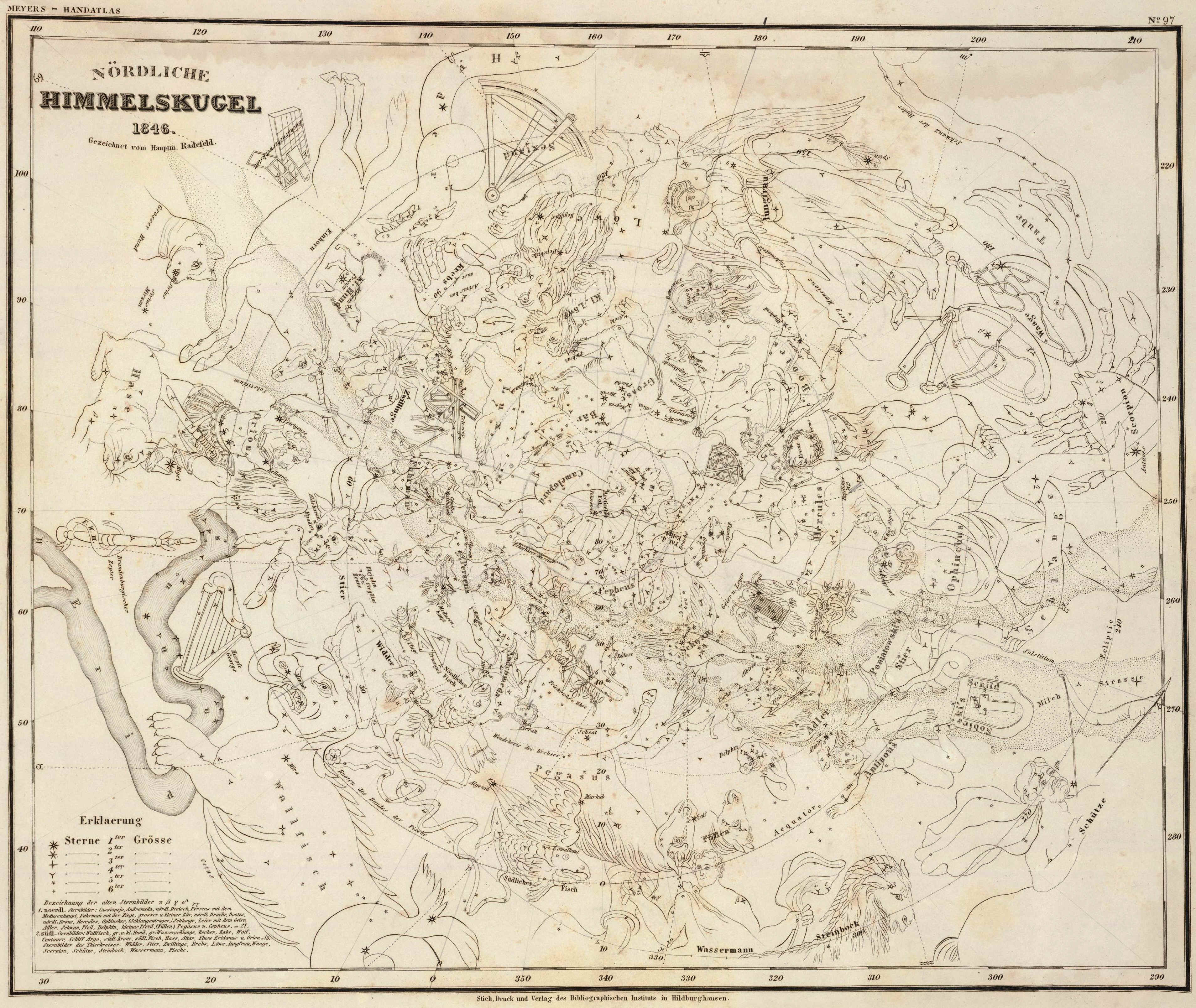

Himmelskugel Nordliche

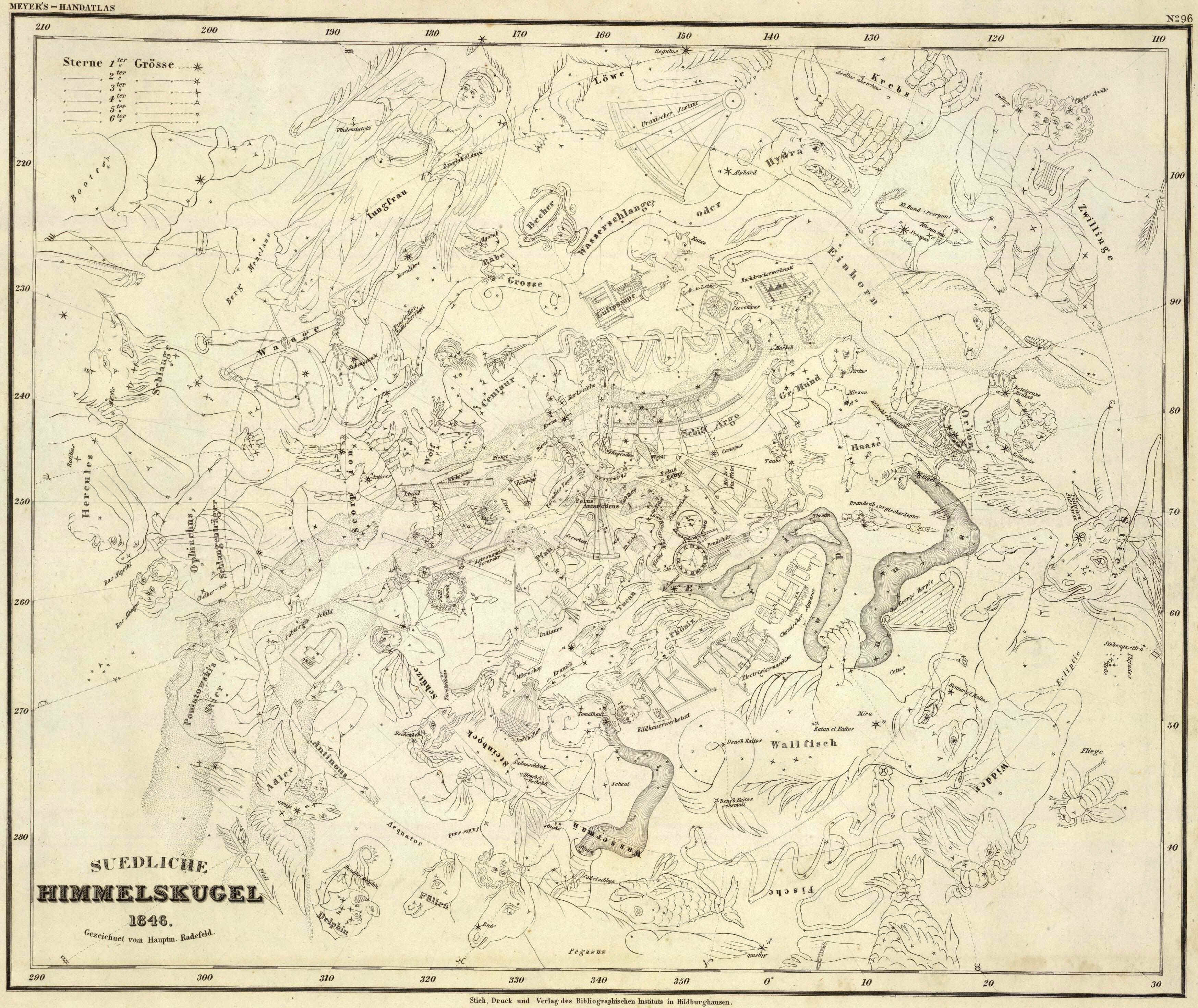

Himmelskugel Suedliche

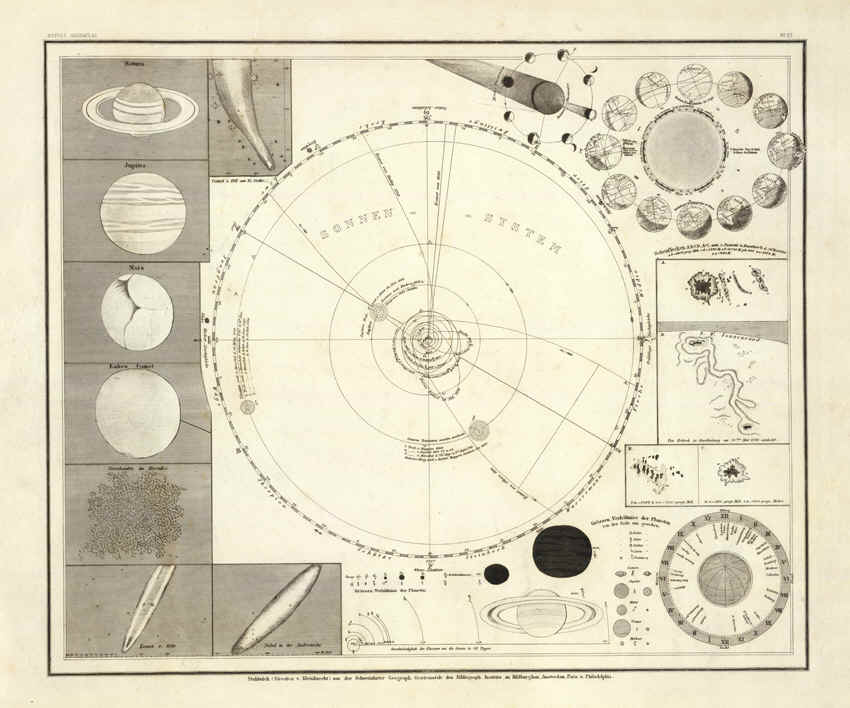

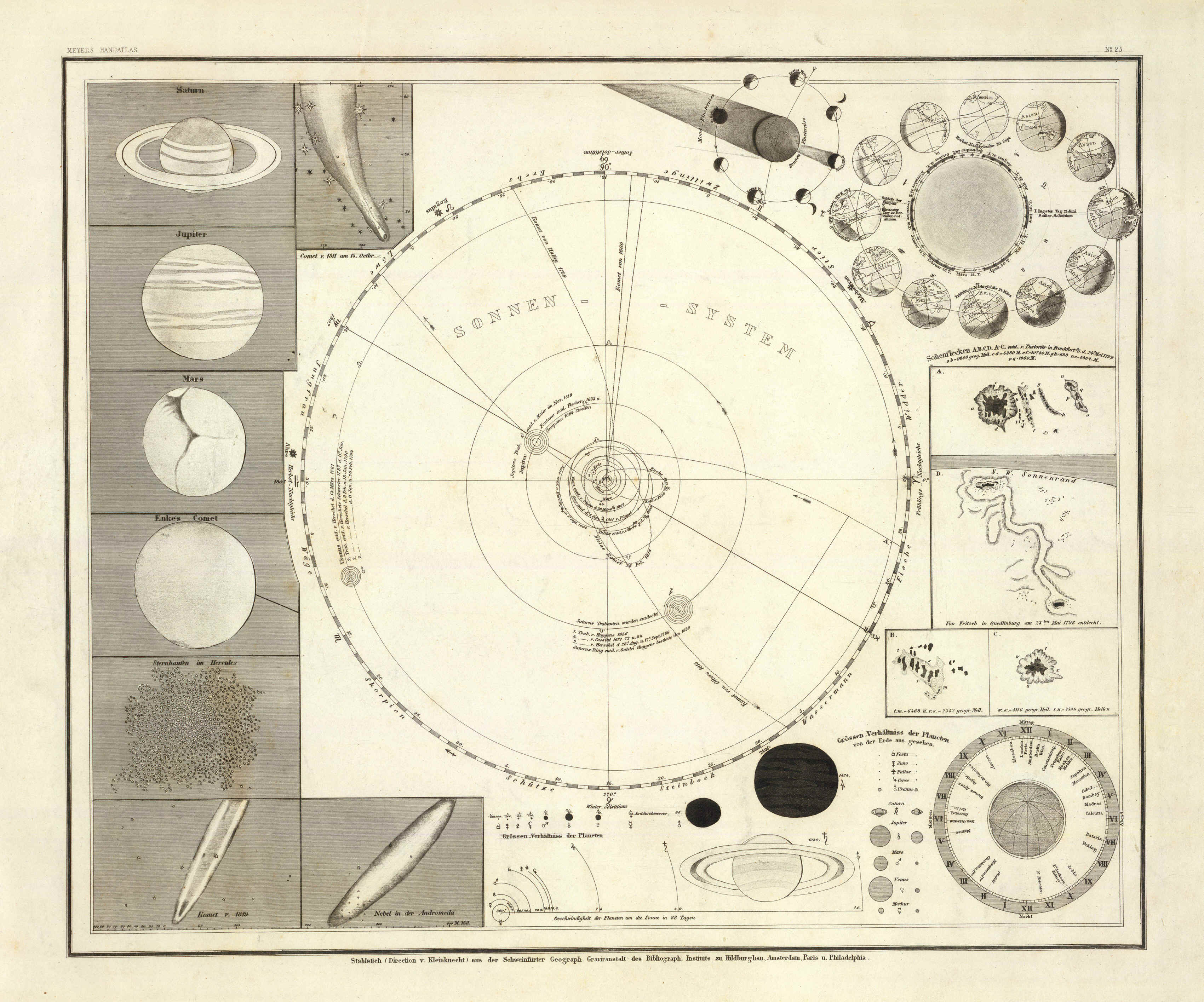

Sonnen System

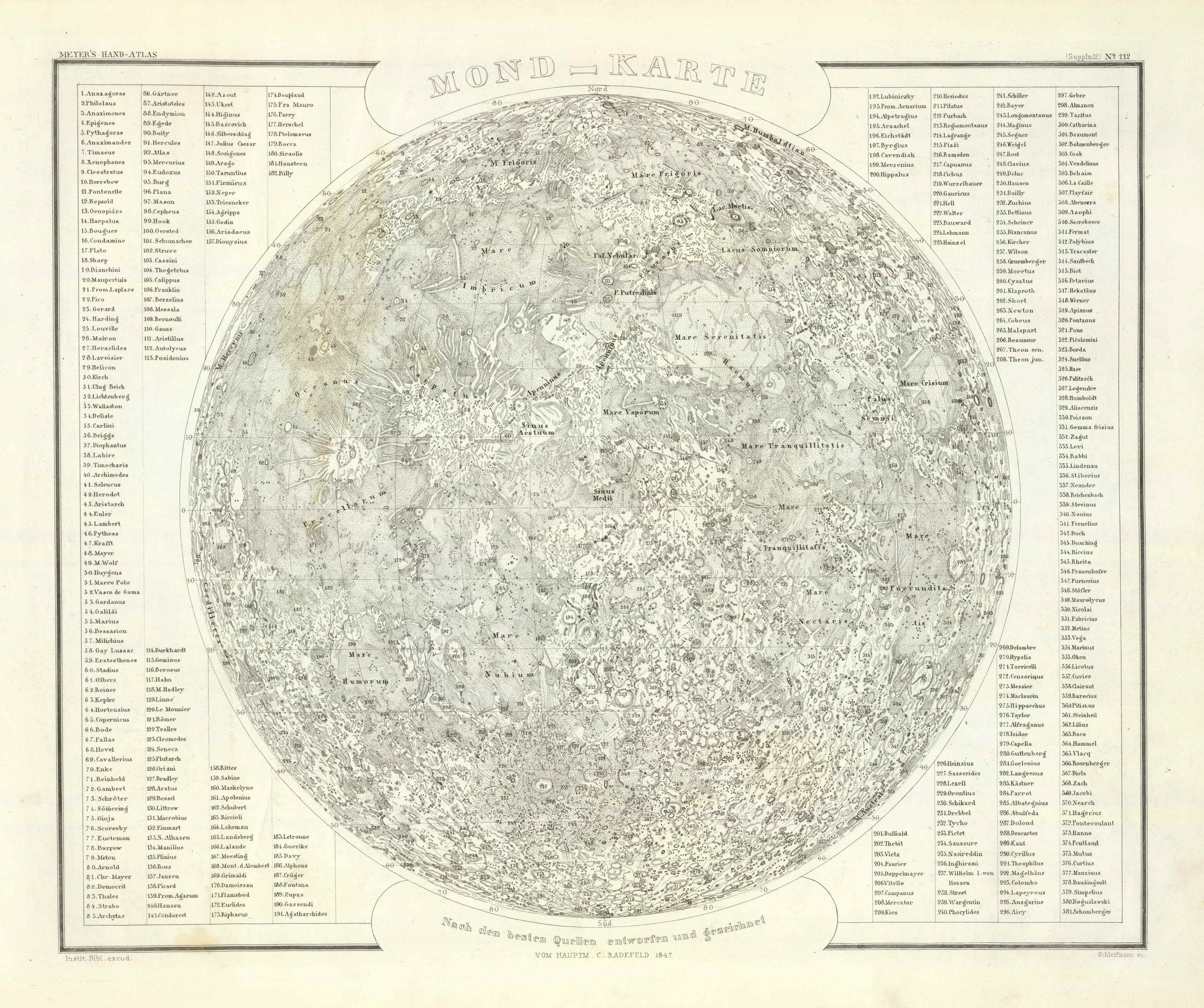

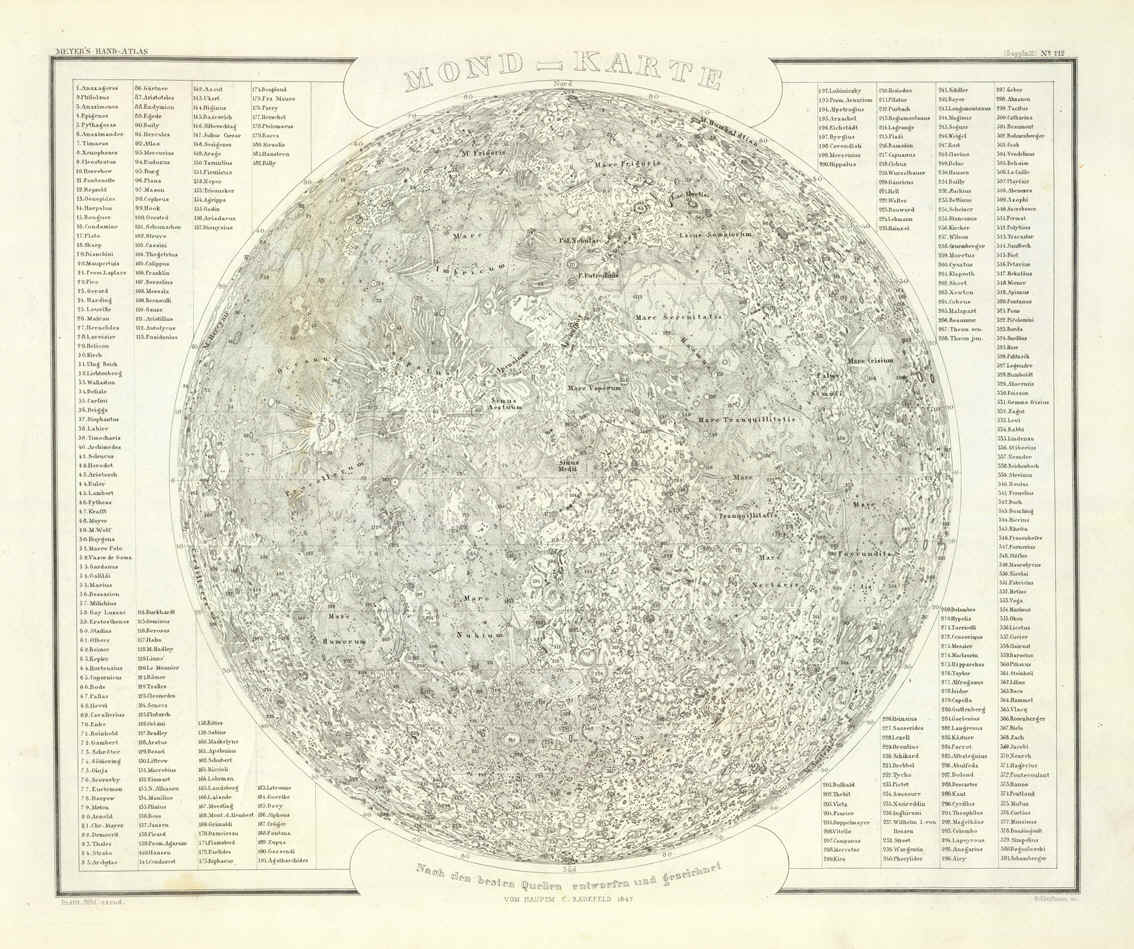

Mond Karte

www.atlascoelestis.com

di  FELICE STOPPA

FEBBRAIO 2015
