L. Spies, A. Weinling

Globe céleste. Position des Etoiles fixes pour l'année 1840 / dressé par Spies, d'après l'invention de Weinling et Cie…, Strasbourg 1833

Globe céleste. Position des Etoiles fixes pour l'année 1840 / dressé par Spies, d'après l'invention de Weinling et Cie…, Strasbourg 1833

proprietà della Bibliothèque Nationale de France, dèpartement Cartes et Plans, GE D-12630.

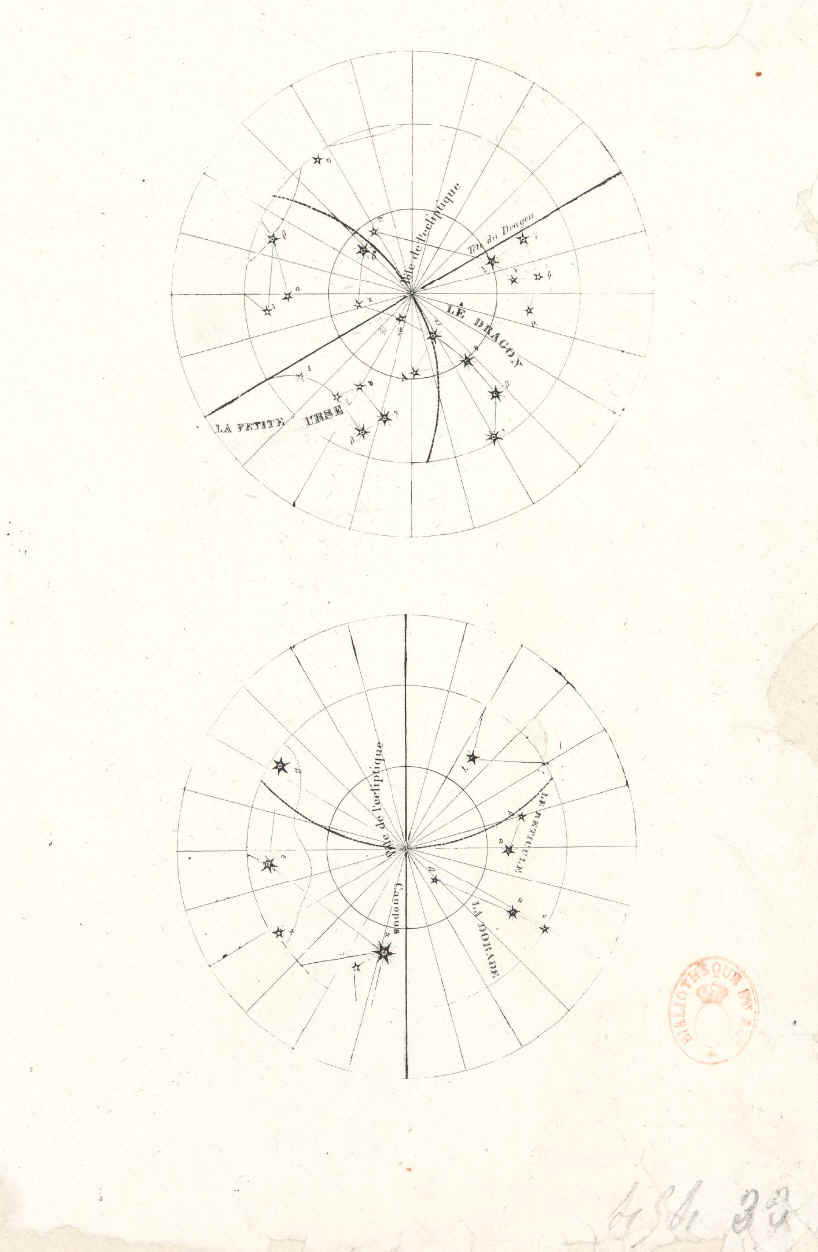

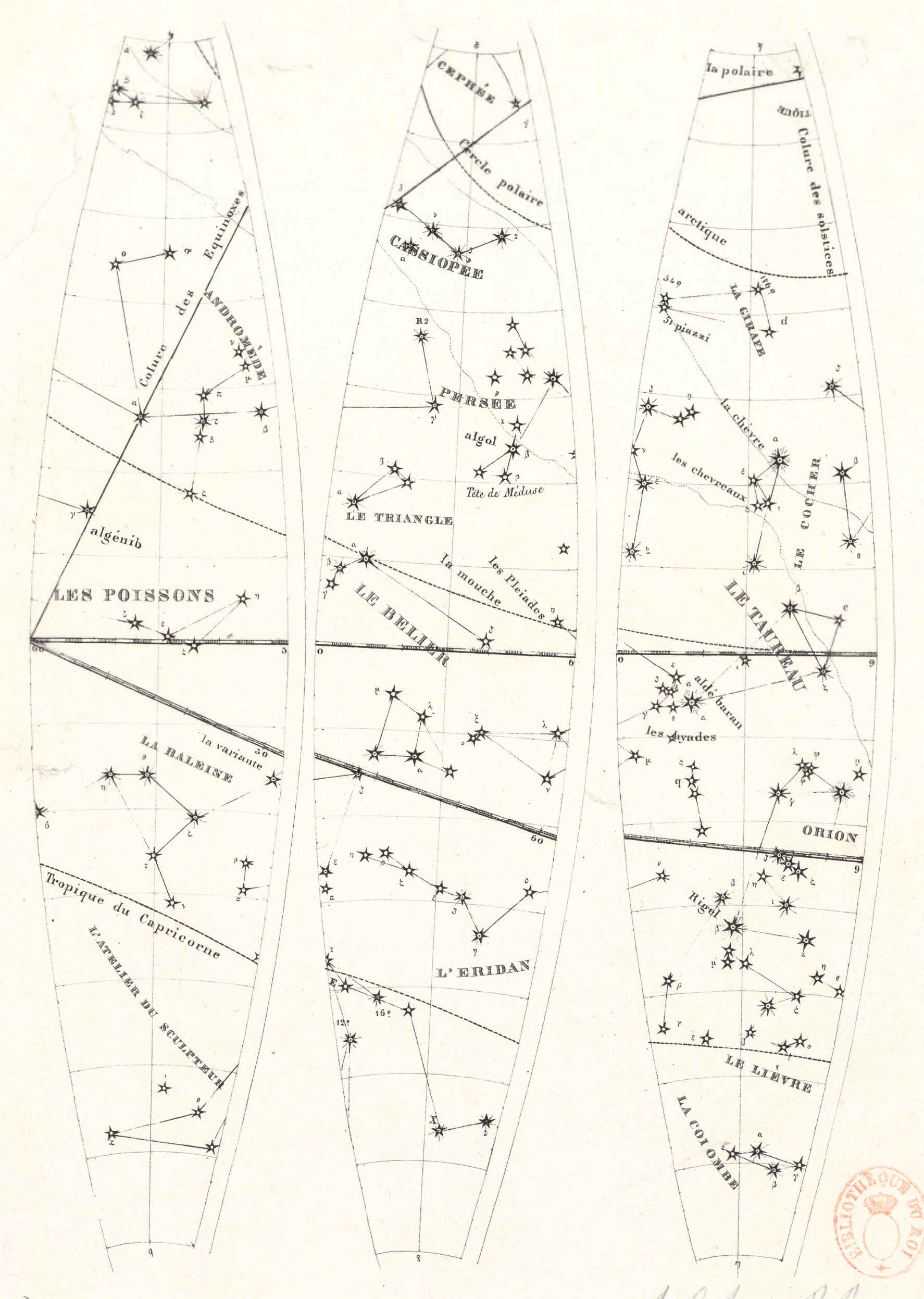

Le due calotte polari ed i dodici fusi che vi sono riportati riproducono complessivamente tutta la volta celeste.

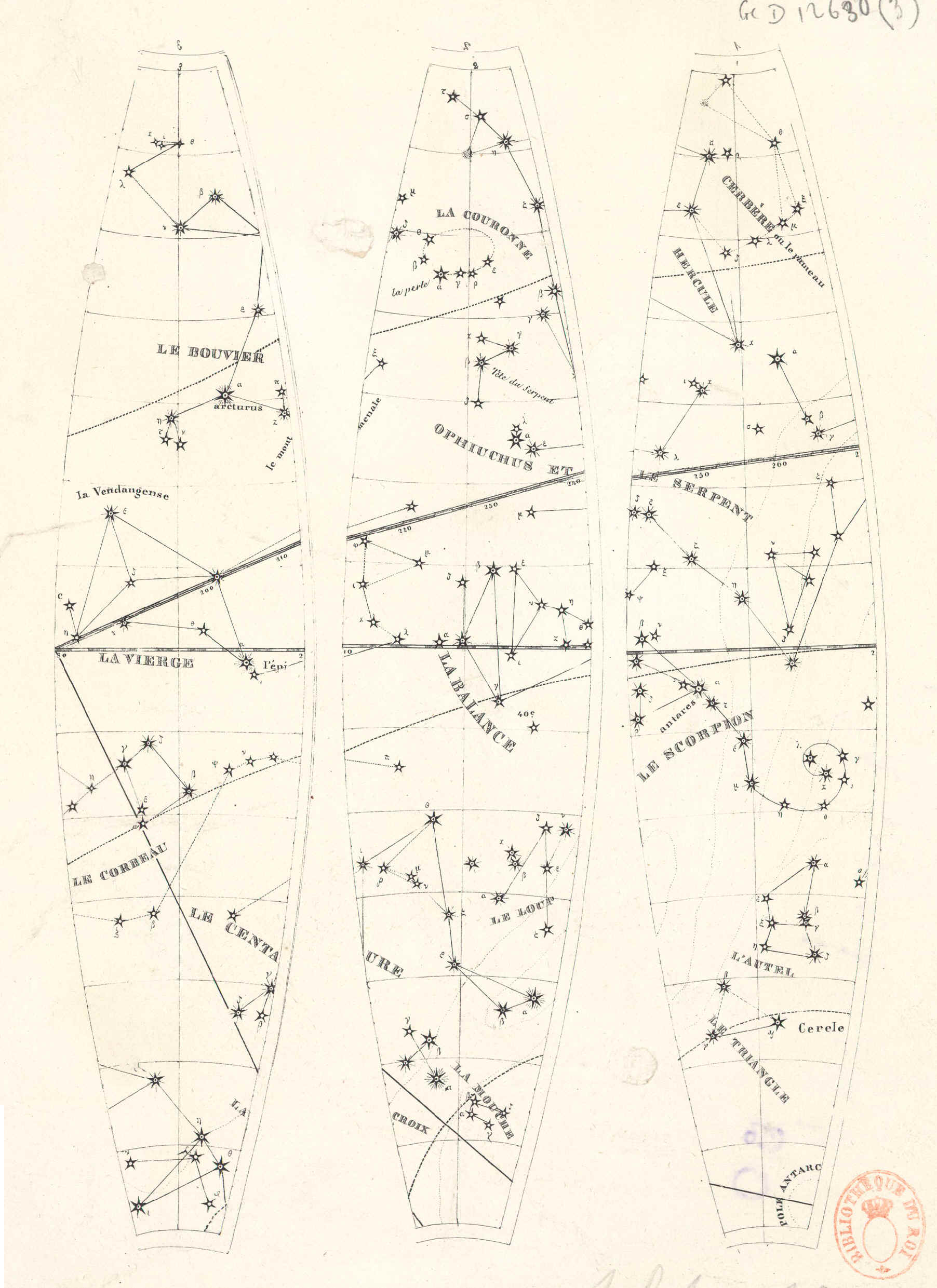

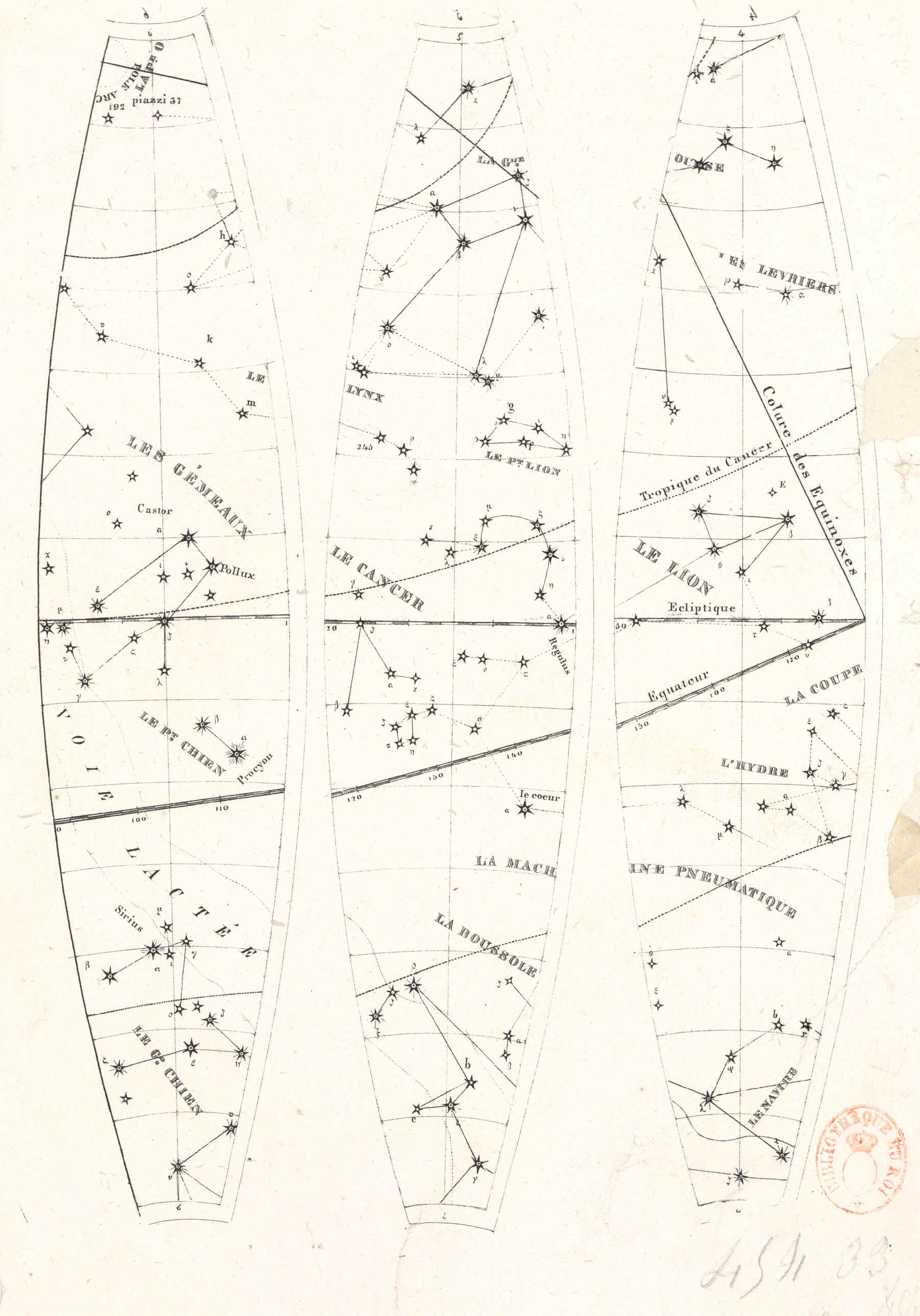

I fusi, suddivisi in quattro gruppi, sono tangenti tra loro lungo il cerchio dell’ eclittica, sono ampi ognuno 30° in longitudine e sviluppano una circonferenza di 70 centimetri , pertanto potrebbero essere utilizzati, insieme alle due calotte polari, per creare un globo celeste di circa 23 centimetri di diametro.

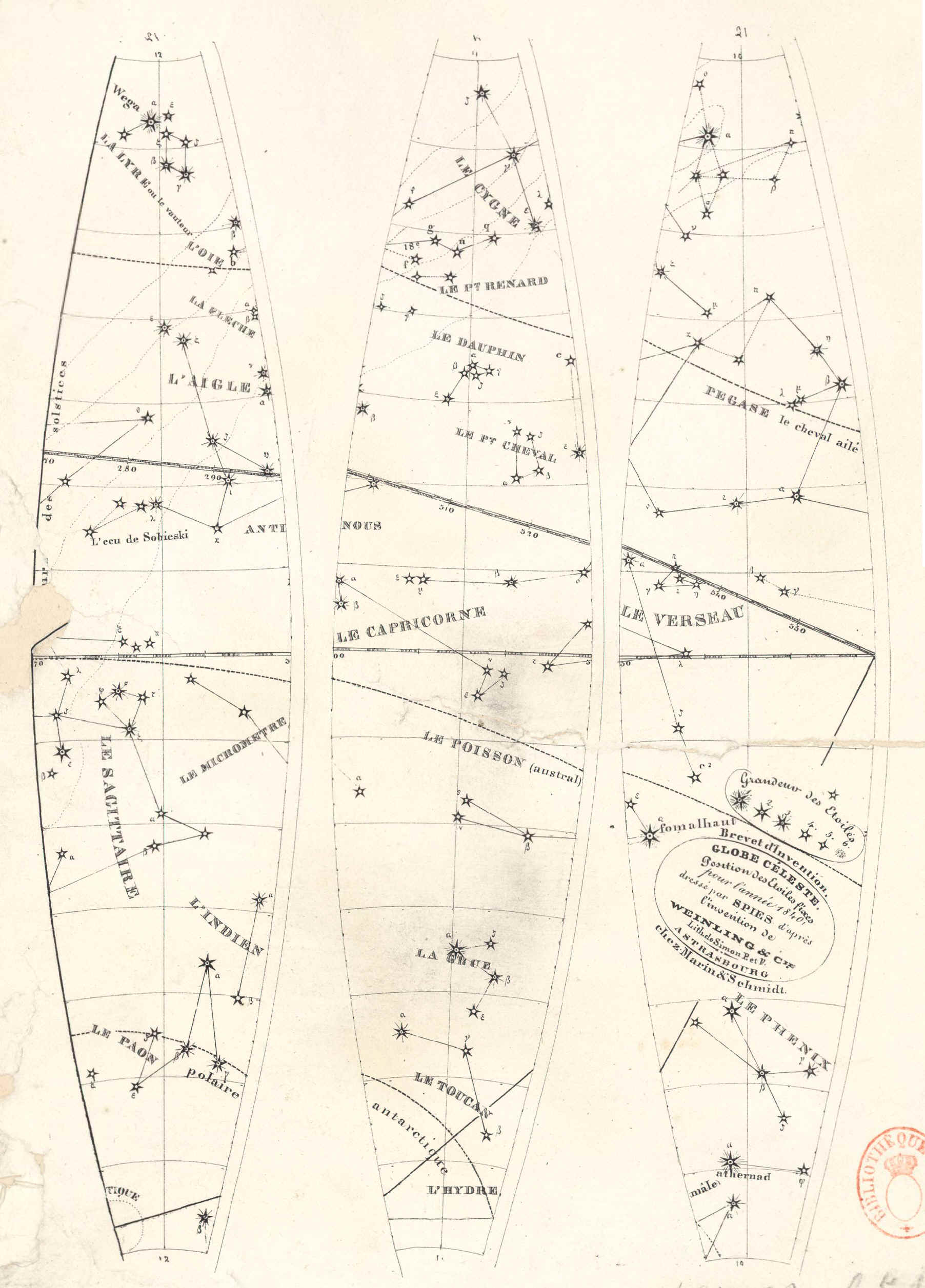

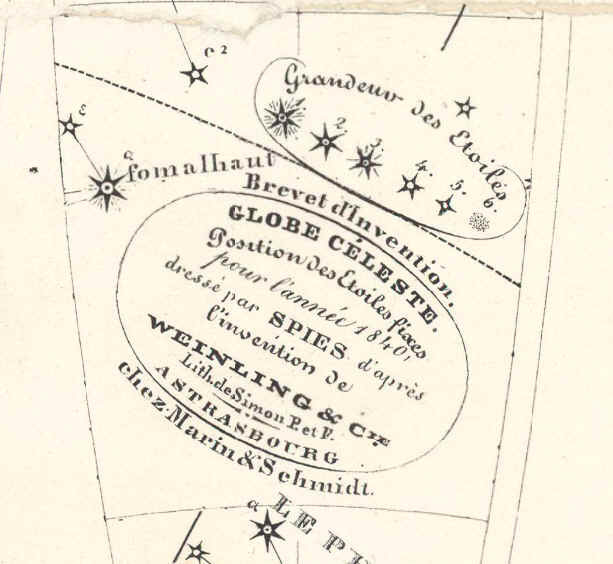

Nella quarta delle tavole, affiancati alla stella Fomalhaut nella costellazione de Le Poisson (austral), troviamo i due cartigli destinati rispettivamente alla Grandeur des Etoiles ( con simboli suddivisi in cinque grandezze più quello destinato alle nebulose) e all’elencazione degli autori delle tavole: disegnatore, cartografo, stampatore ed editore, luogo di produzione. Nel titolo siamo inoltre informati che le stelle sono state posizionate sulla volta celeste per l’anno 1840.

Gli autori producono il globo celeste utilizzando una proiezione polare eclittica in visione convessa.

Il reticolo di riferimento principale è quello eclittico composto dall’eclittica, sulla quale è posta una scala graduata al passo di due gradi di longitudine e numerata progressivamente ogni 30°, dai due poli eclittici, dai quali si dipartono ogni 15° dei raggi di longitudine, e da cerchi paralleli di latitudine tracciati sia a nord che a sud dell’eclittica ogni 10° di latitudine.

Il reticolo equatoriale comprende l’equatore, provvisto di una scala graduata al passo di due gradi di ascensione retta e numerata progressivamente ogni 30°, il Colure des Equinoxes, il Colure des solstices, i due cerchi dei tropici, i due poli equatoriali ed i due cerchi polari, artico ed antartico.

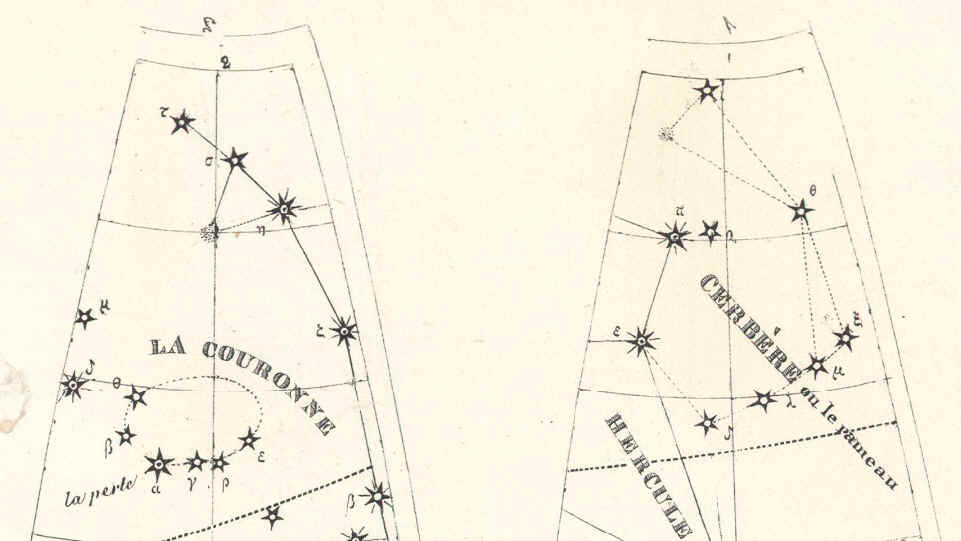

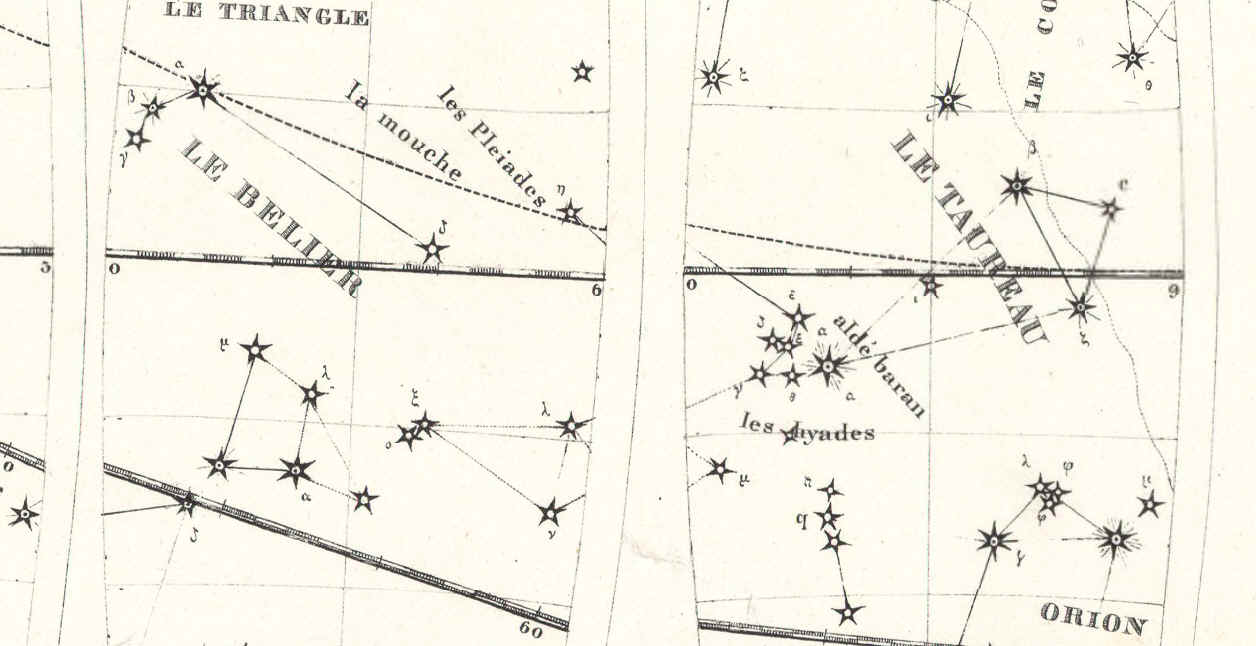

Le costellazioni, quelle tolemaiche più quasi tutte quelle aggiunte fino ai primi decenni dell’ottocento, sono denominate in lingua francese. Mancano i disegni dei personaggi mitologici che gli autori hanno sostituito unendo le stelle che li compongono con delle linee o segmenti tratteggiati.

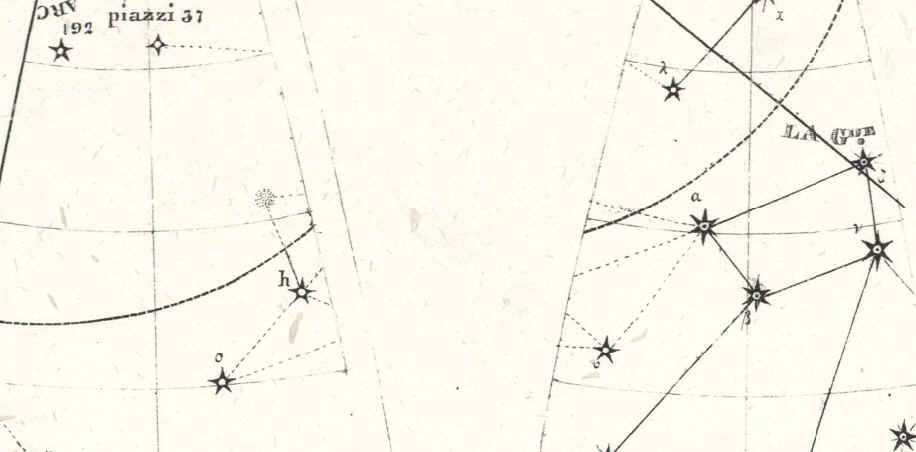

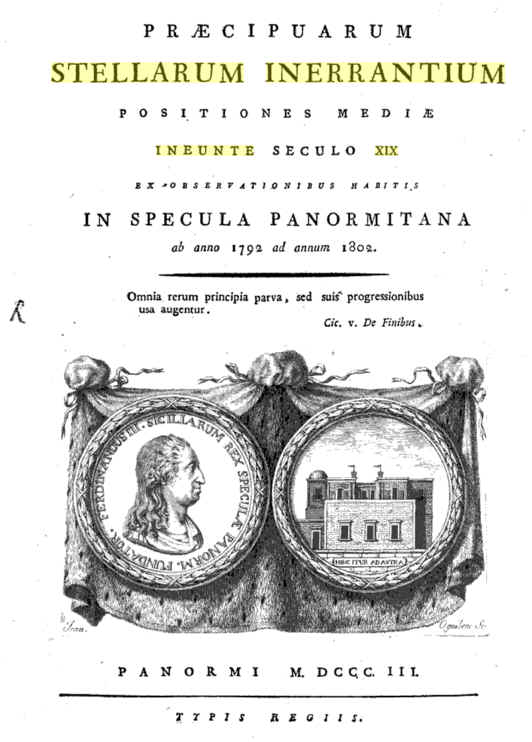

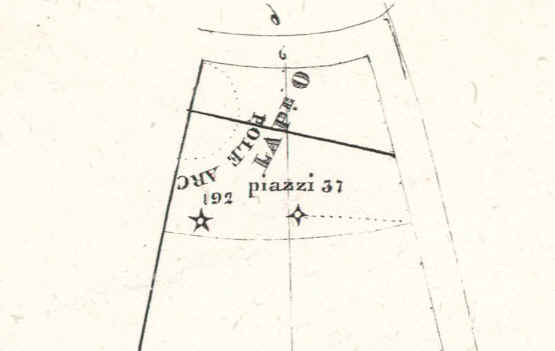

Le stelle sono classificate con il sistema alfabetico introdotto da Bayer nel 1603 con la sua intramontabile Uranometria, http://www.atlascoelestis.com/4.htm . In alcuni casi le stelle riportano il numero utilizzato da Piazzi nel suo prezioso catalogo edito a Palermo nel 1803: Praecipuarum Stellarum Inerrantium Positiones Medie Ineunte Seculo XIX, ex observationibus habitis in Specula Panormitana ab anno 1792 ad annum 1802.

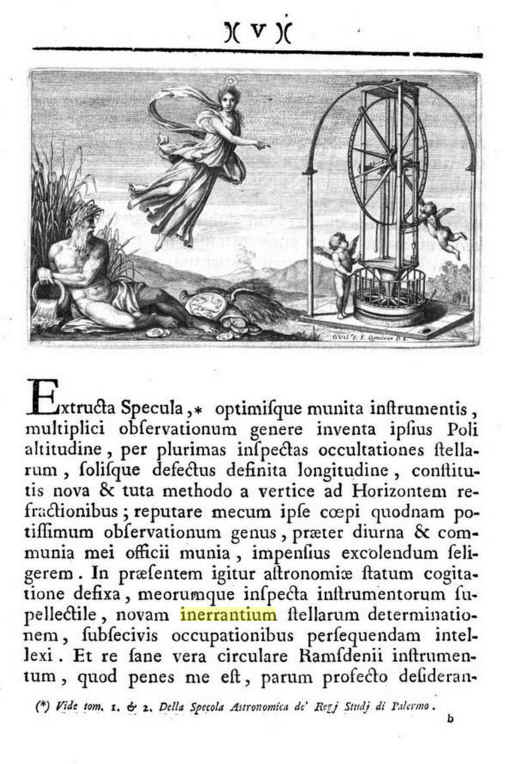

Giuseppe Piazzi, Praecipuarum Stellarum Inerrantium Positiones Medie Ineunte Seculo XIX,

ex observationibus habitis in Specula Panormitana ab anno 1792 ad annum 1802

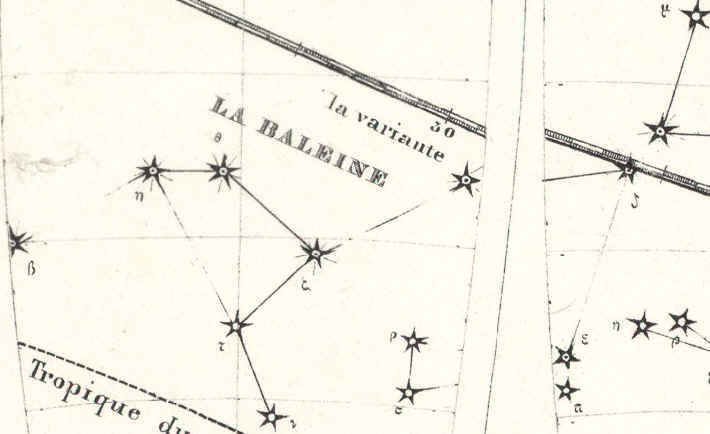

Il simbolo per le nebulose viene poco utilizzato: Nell’Orsa Maggiore , in Ercole e in Cerbero, ma gli oggetti segnalati non sono di facile identificazione. In La Baleine la stella Mira è indicata con il termine che ne indica la caratteristica: La variante.
