Johann Christoph  Weigel



Planiglobium Coeleste

 in

Atlas Portatilis, oder Compendieuse Vorstellung der Gantzen Welt/ in Einer Kleinen Cosmographie, Norimberga 1717











Johann Christoph  Weigel







Planiglobium Coeleste





in



Atlas Portatilis, oder Compendieuse Vorstellung der Gantzen Welt/ in Einer Kleinen Cosmographie, Norimberga 1717

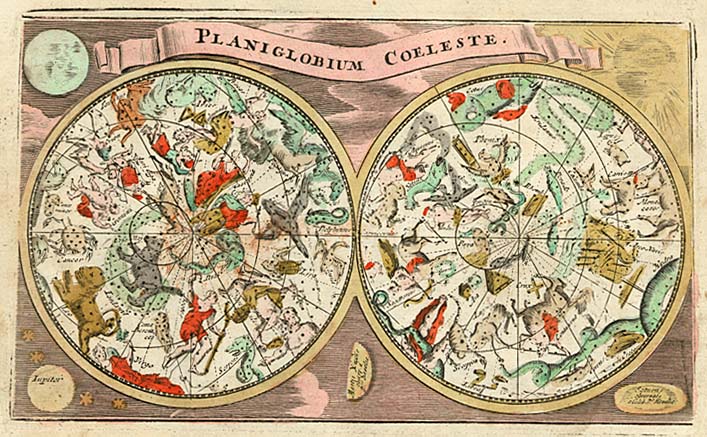

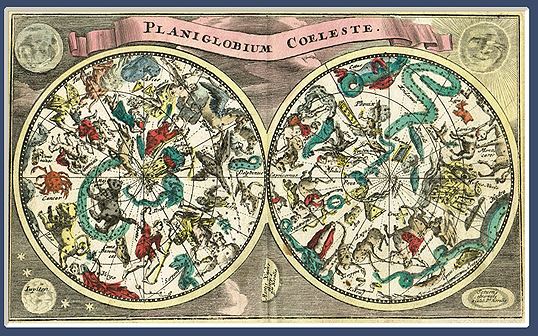

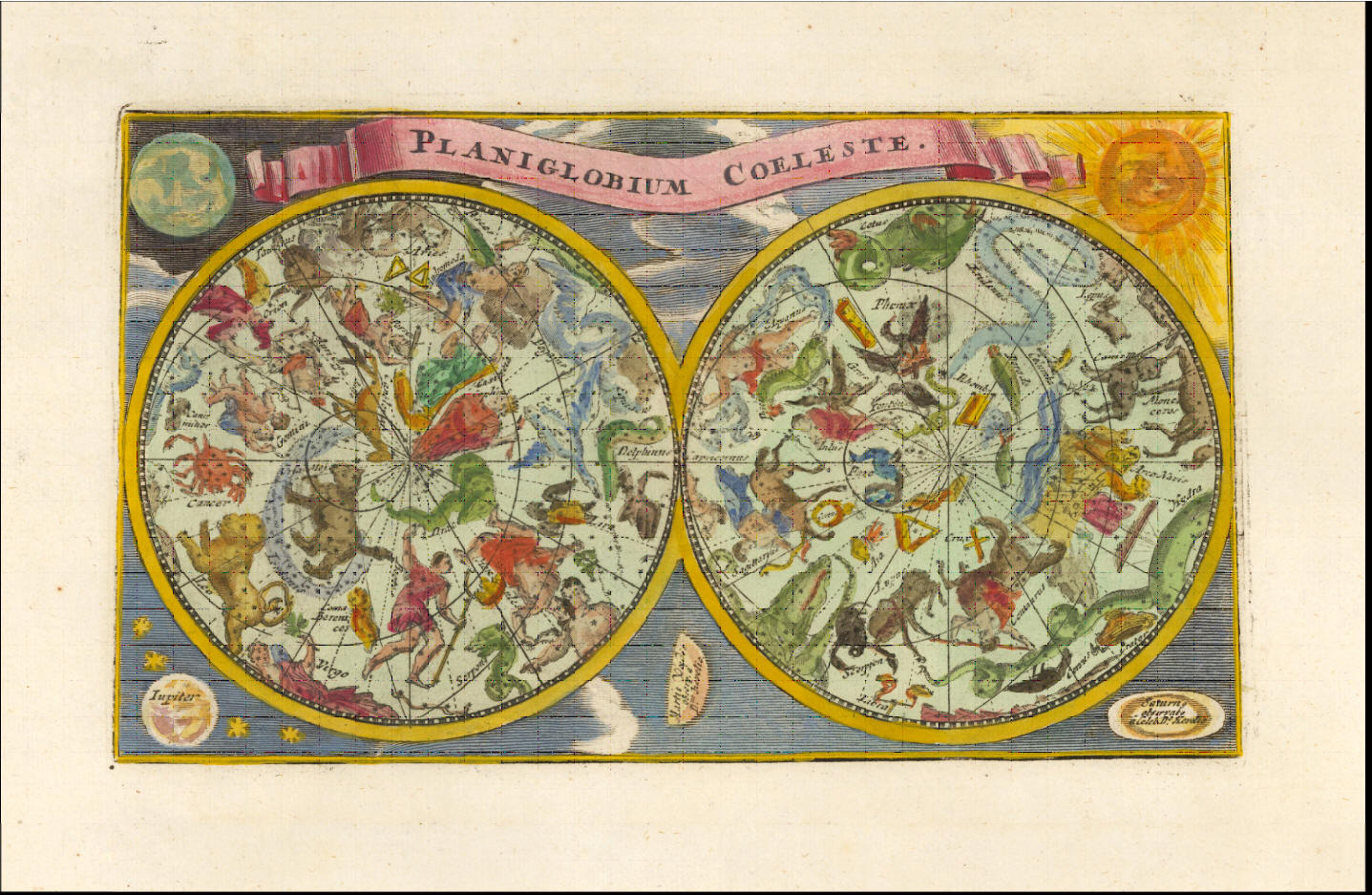

L’incisione dei due planisferi celesti, Planiglobium Coeleste, 12,2 cm per 17,8, è la terza di un piccolo atlante geografico ad uso scolastico pubblicato a Norimberga da J. C. Weigel nel 1717 e poi più volte ristampato negli anni successivi. L’atlante comprende una prefazione a cura di  Johann Gottfried Gregorii alias Melissantes.





Planiglobium Coeleste

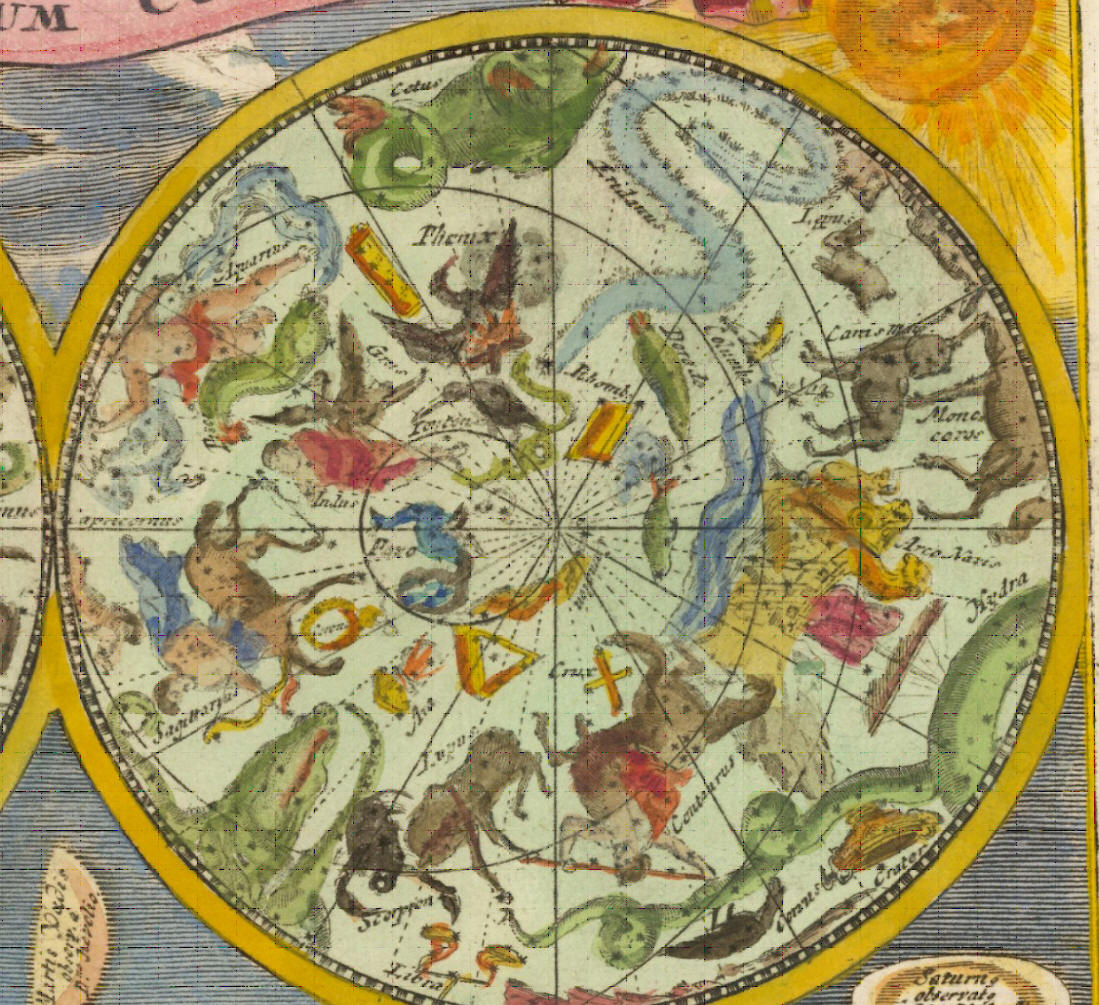

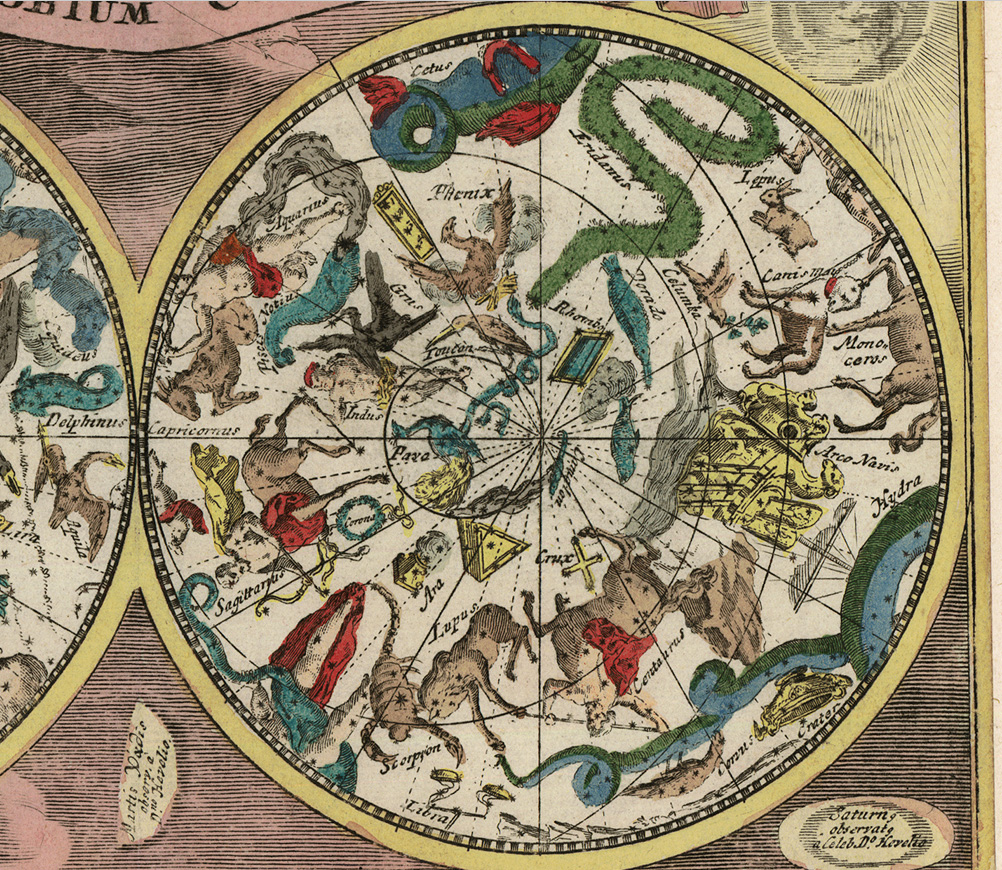

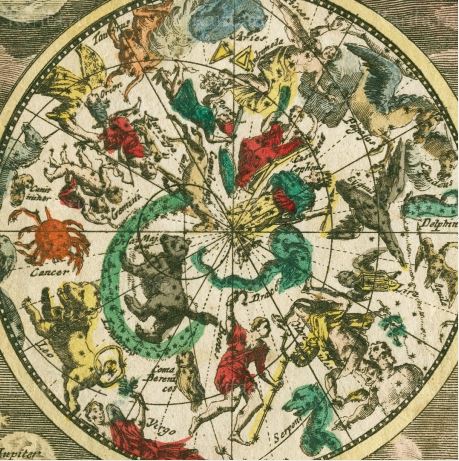

Le costellazioni sono distribuite sui planisferi in proiezione polare equatoriale, la visione è convessa. I planisferi si estendono dal centro coincidente con la proiezione del polo equatoriale fino alla proiezione dell’equatore che fa da circonferenza.

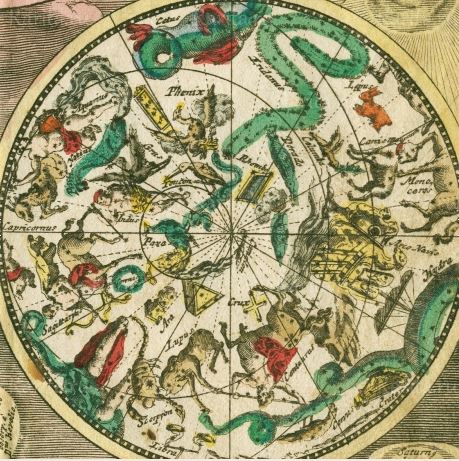

Le stelle sono posizionate con poca precisione e non rispettano le relative grandezze, infatti la tavola si pone il  solo scopo didattico di presentare la reciproca posizione delle costellazioni. Queste sono quelle tolemaiche con l’aggiunta per l’emisfero boreale di Coma Berenices, Camelopar. e quelle ora cadute in disuso di Iordanus, Triangulum Minus e Antinous, per l’emisfero australe di Rhombo, Columba, Crux , Monoceros e le dodici segnalate da Keyser e Houtman e ratificate da Bayer nell’Uranometria del 1603.

Sia il reticolo equatoriale che quello eclittico sono disegnati erroneamente: tutte le proiezioni riportate infatti sono quelle che ci si aspetterebbe per una tavola costruita in proiezione polare eclittica, mentre la nostra distribuisce le costellazioni  in proiezione polare equatoriale, e sono pertanto inutilizzabili per calcolare la posizione degli astri e delle stesse costellazioni.



























Le altre tavole dell’Atlas Portatilis

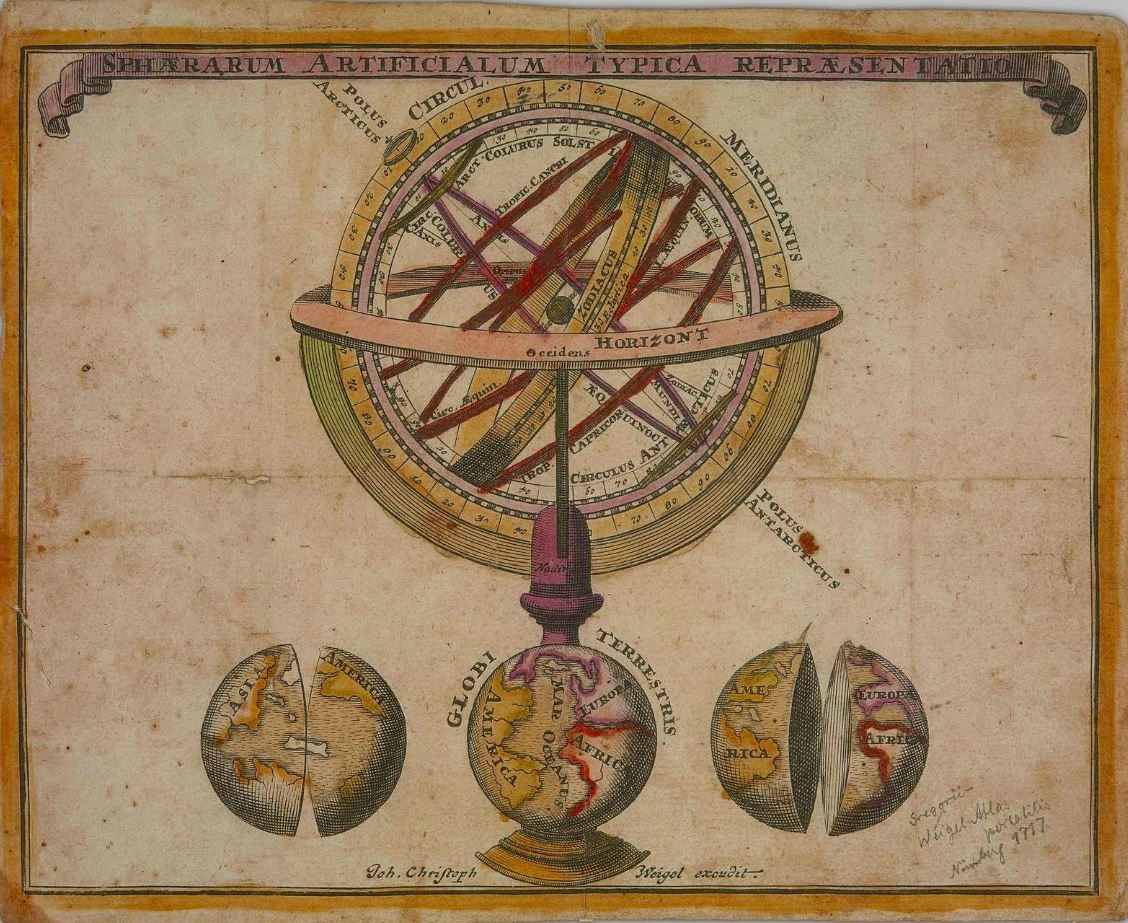

1. Sphaerarum Artificialum Typica Repraesentatio

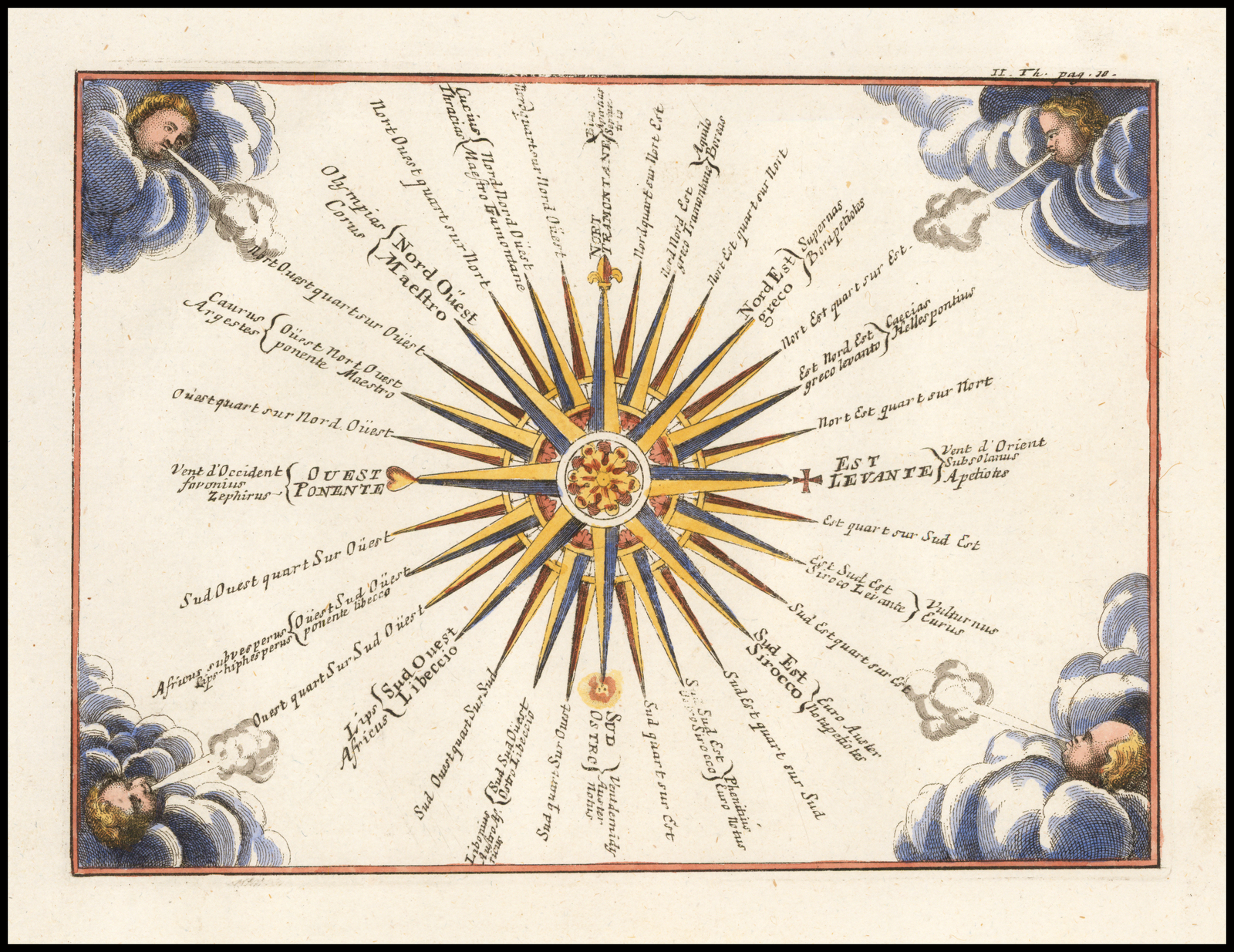

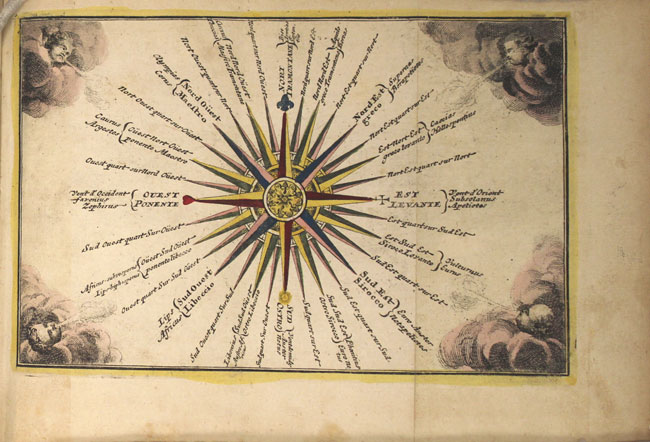

2. [Tabula Ventorum]










3. Planiglobium Coeleste








4. Typus Orbis Terrarum

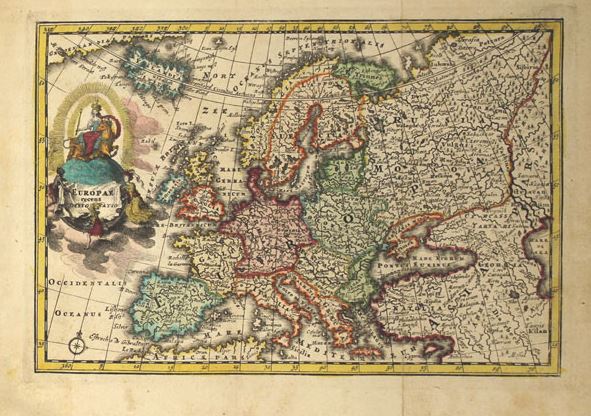

5. Europae Recens Designatio








6. Regnum Portugalliae et Algarbiae

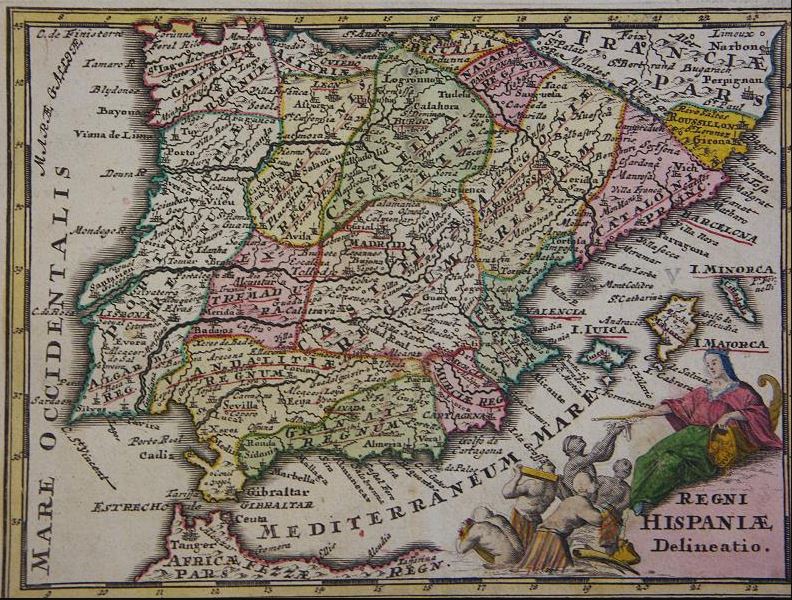

7. Regni Hispaniae Delineatio

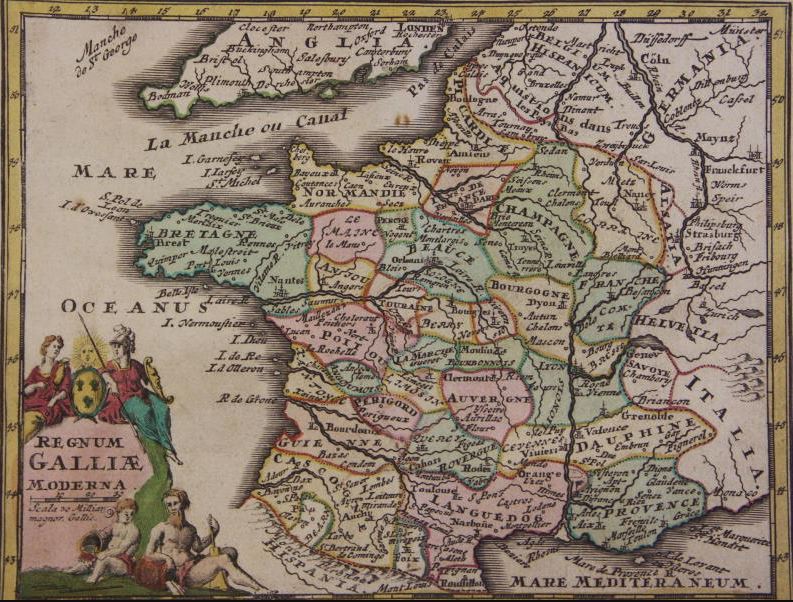

8. Regnum Galliae Moderna

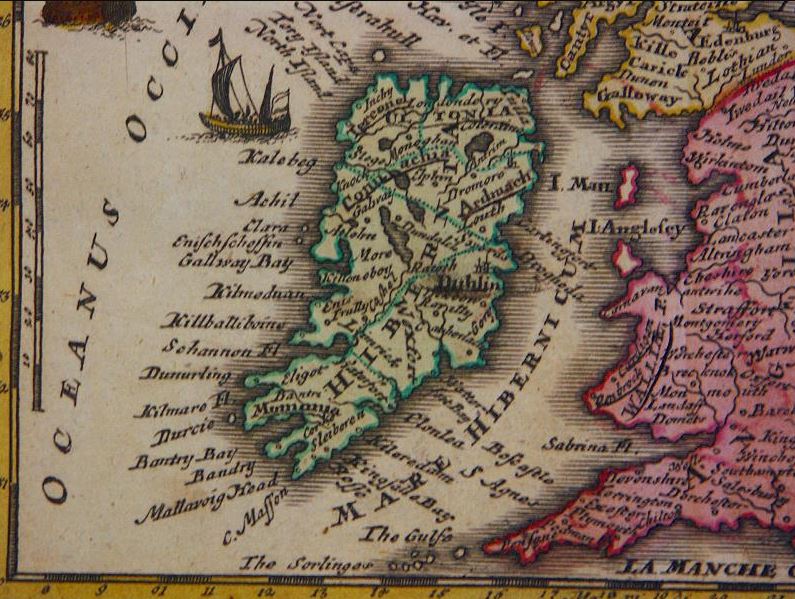

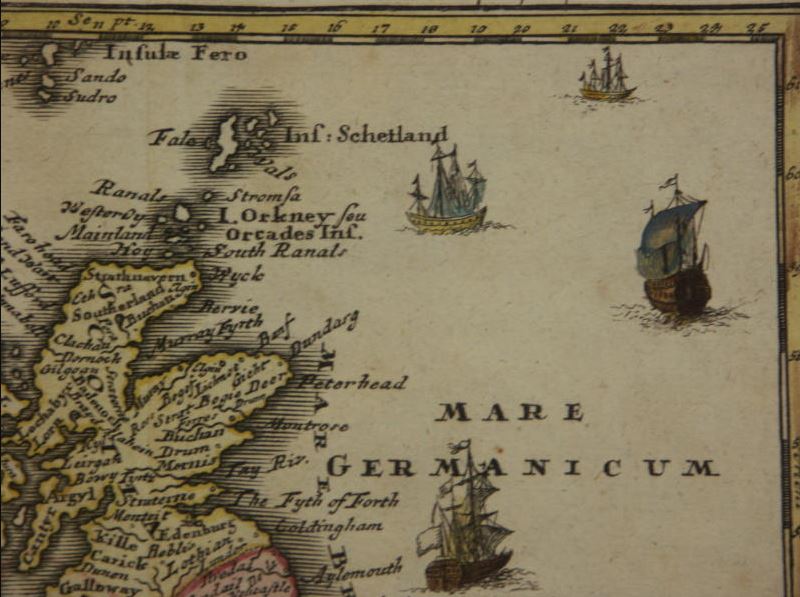

9. Angliae Scotiae et Hiberniae Regna

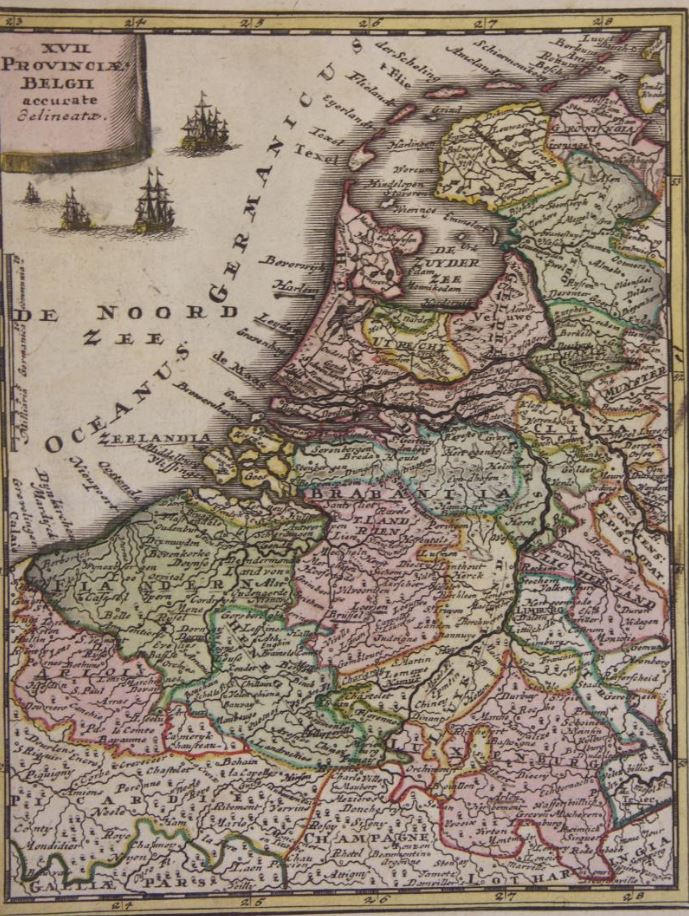

10. XVII Provinciae Belgii Accurate Delineatae

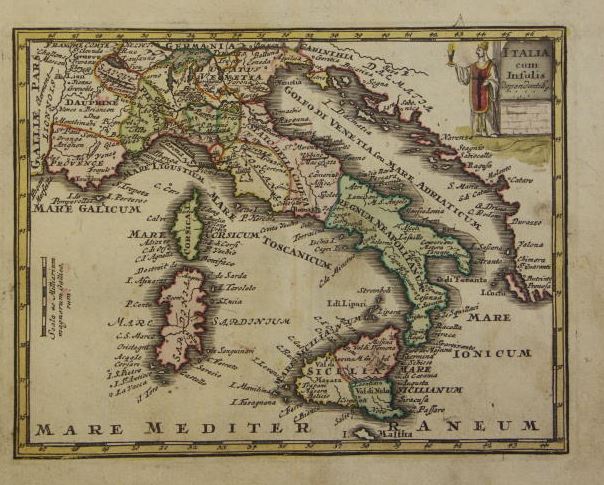

11. Italia cum adjacentibus Insulis






12. Neapolitani Regni Tabula

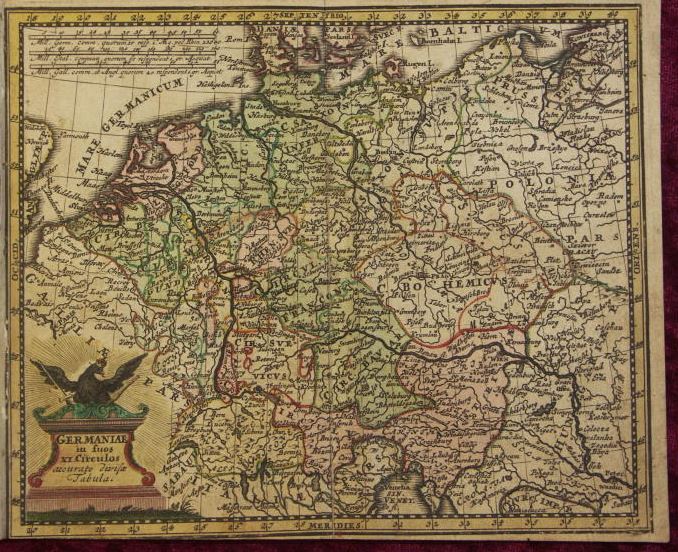

13. Germania Secundum X Circulos

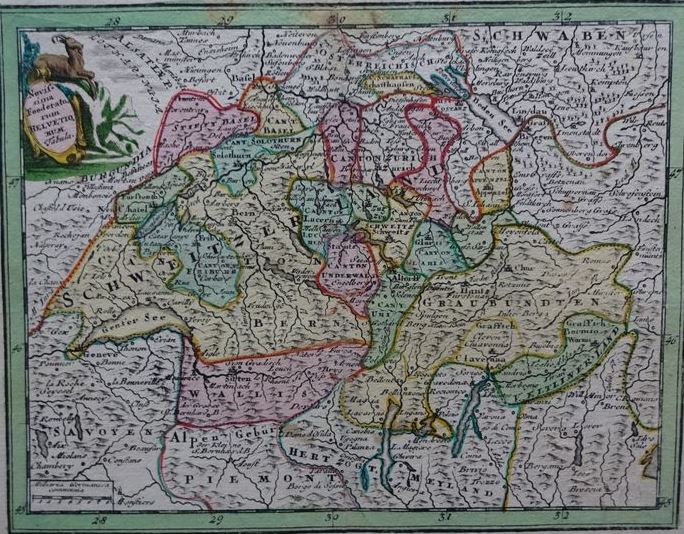

14. Novissima Foederatorum Helvetiorum Tabula




15. Danubius [a?] Fonte Usque ad Ostia




16. Totius Fluminis Rheni Accurata Delineatio






17. Bohemia et Provinciae huic Regna Unitae




18. Ducatus Silesiae Tabula






19. Regnum Poloniae ejusque Confinis






20. Daniae cum Serie Insularum Suarum Regn:






21. Sueciae Regnum cum Vicinis Regionibus




22. Imperium Moscoviae




23. Regnum Hungariae cum contiguous Regionibus




24. Imperium Turcicum






25. Graeciae et Archipelagi Delineatio






26. Asiae Nova Delineatio










27. Palaestina Iudea, Terra Promissa aut Terra Sancta






28. Africae Emendata Descriptio

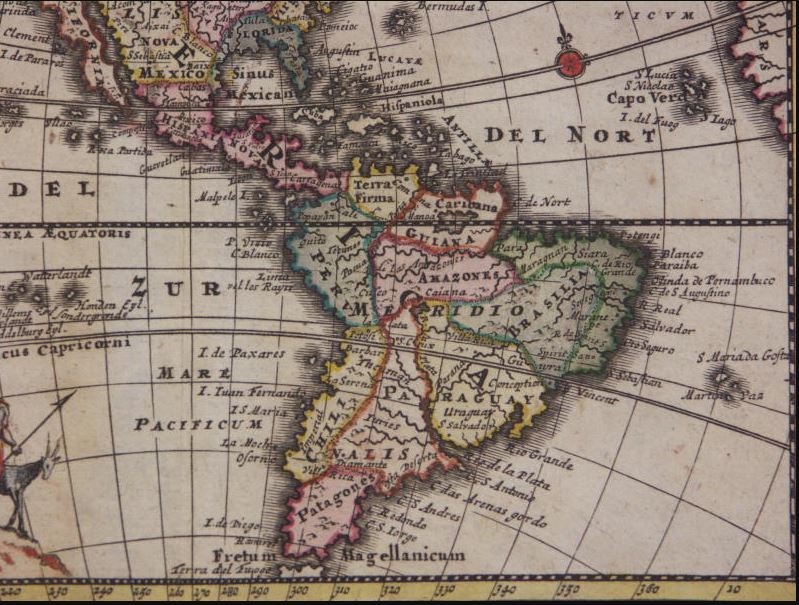

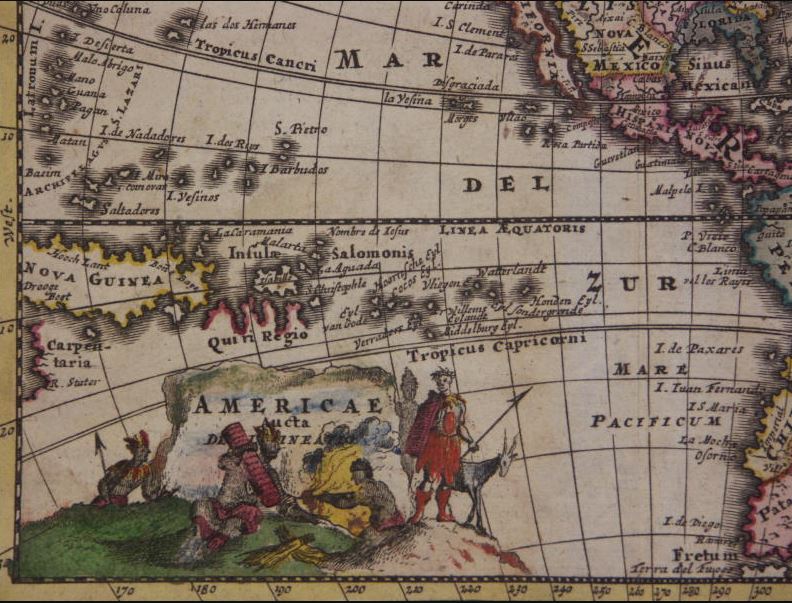

29. Americae aucta Delineatio









30. Regni Prussiae accurata delineatio













www.atlascoelestis.com

di  FELICE STOPPA

MAGGIO 2018
