Johann Georg Hagelgans

Astrognosia in Architectura cosmica eclectica et enucleata, Frankfurt-am-Main, 1736

TAVOLA DI APERTURA

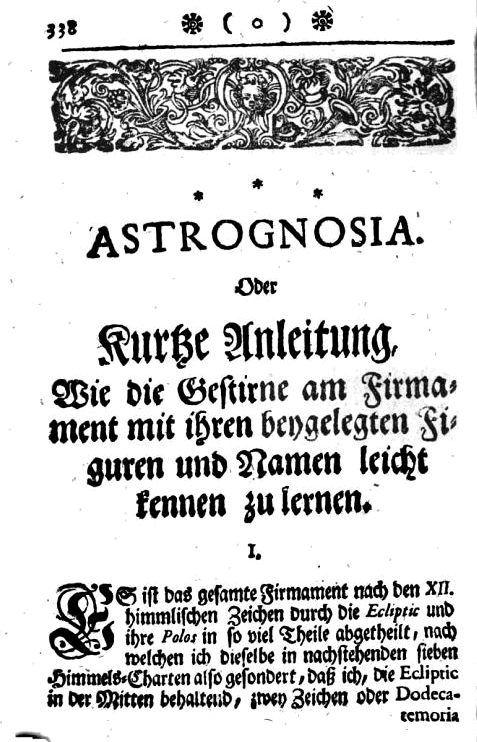

Astrognosia

Astrognosia è un breve capitolo sul  cielo stellato e sulle costellazioni che lo disegnano inserito nell’eclettico volume che Hagelgans dedica alla descrizione dell’Universo e delle filosofie, e non solo scientifiche, che lo hanno indagato ed interpretato.

http://reader.digitale-sammlungen.de/de/fs1/object/display/bsb10060943_00005.html

L’opera vide nel 1744, con l’aggiunta di diversi ulteriori complementi, una seconda e più ampia edizione: Architecturae Cosmicae Eclecticae Et Enucleatae Complementum…, Franckfurt und Leipzig:

http://reader.digitale-sammlungen.de/resolve/display/bsb10060944.html

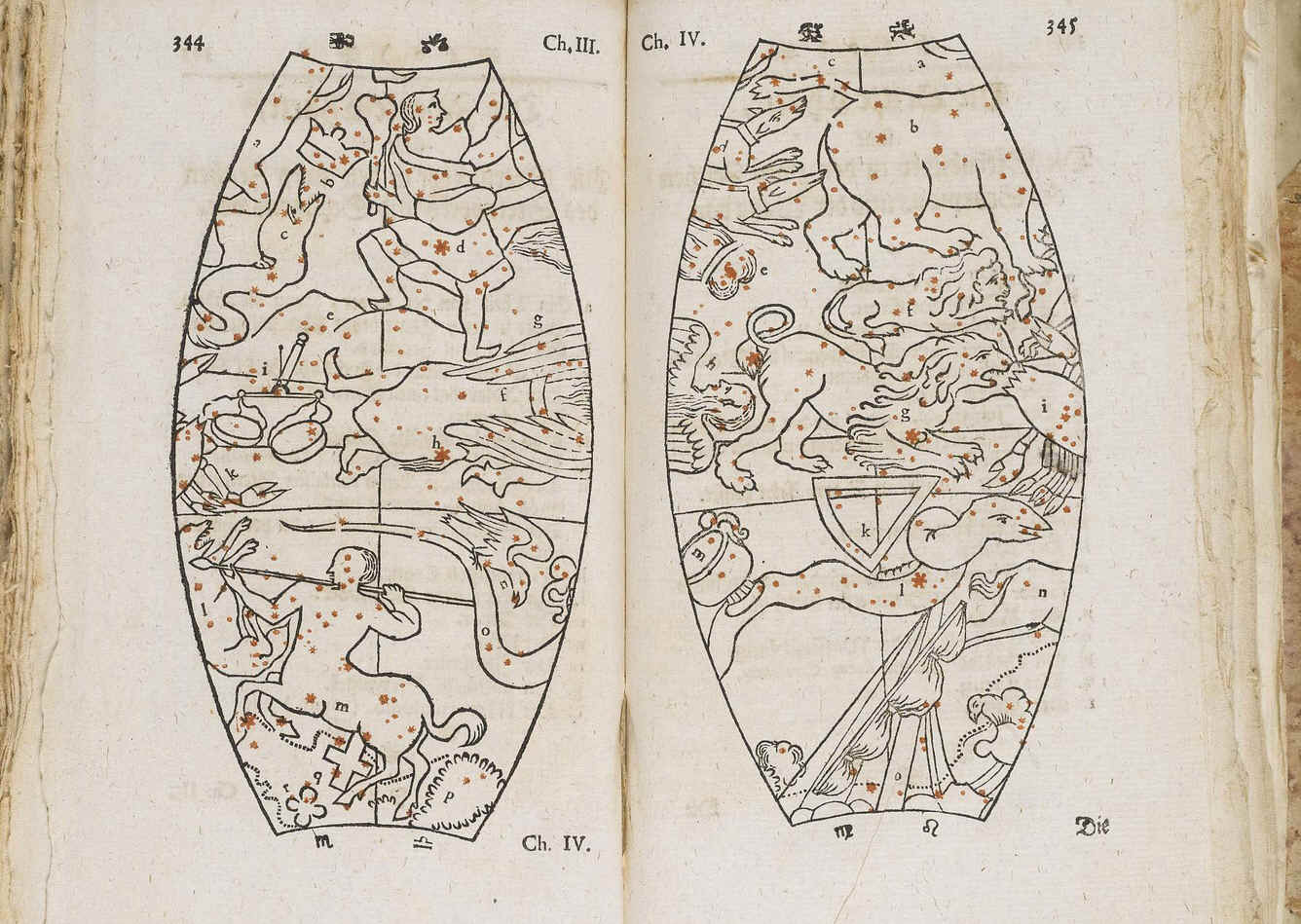

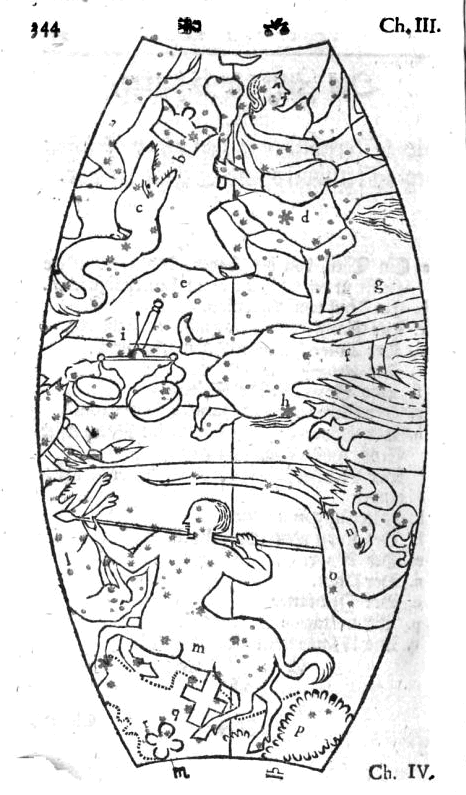

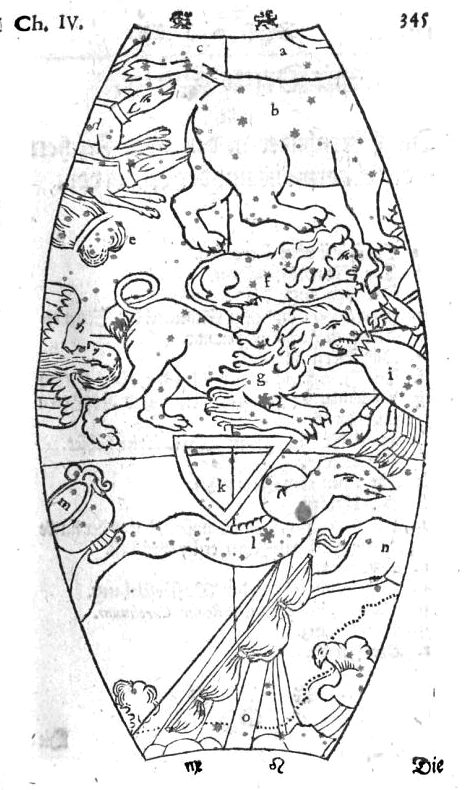

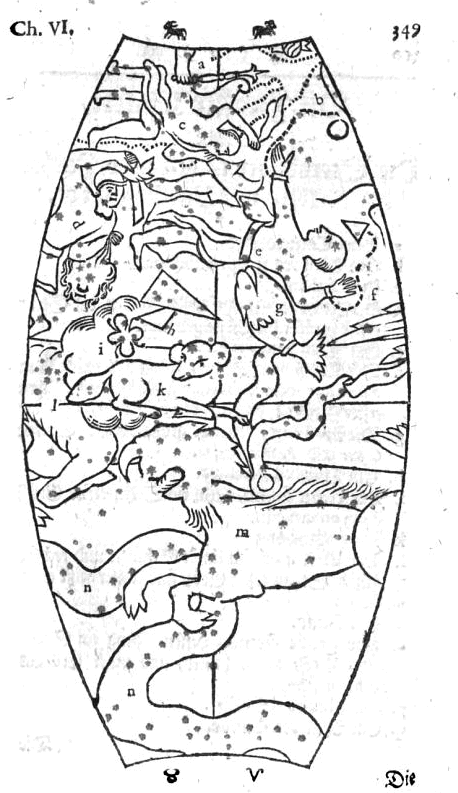

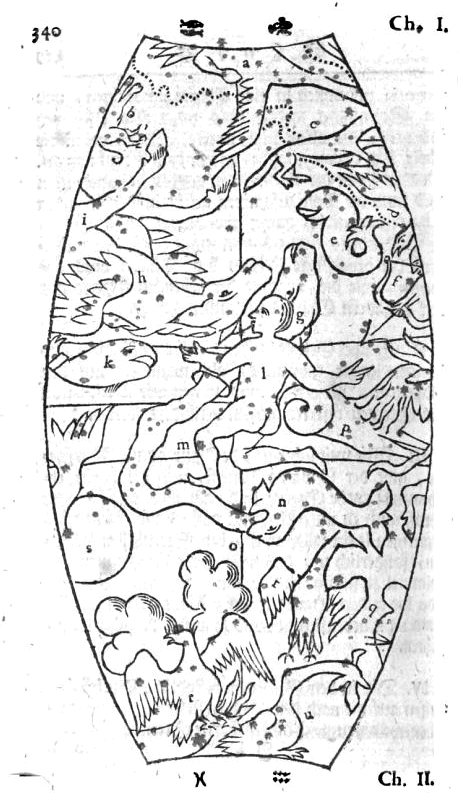

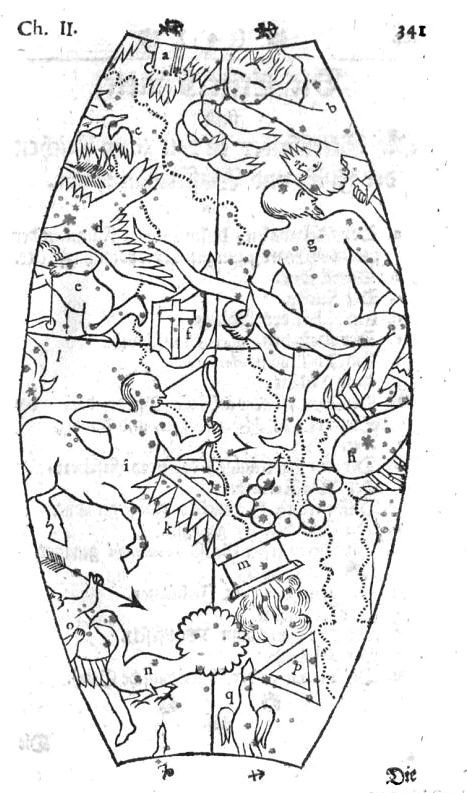

Sette tavole, 197 per 114 mm , in proiezione polare eclittica concava, corredano il capitolo. Vi sono riportati in inchiostro nero i disegni dei personaggi delle costellazioni ed in rosso le stelle che le compongono. Gli astri, distinti grossolanamente per magnitudini, vi sono posizionati con poca precisione.

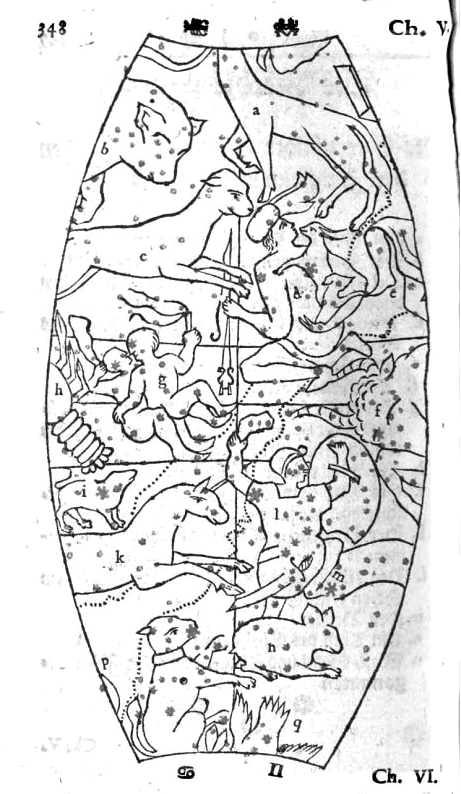

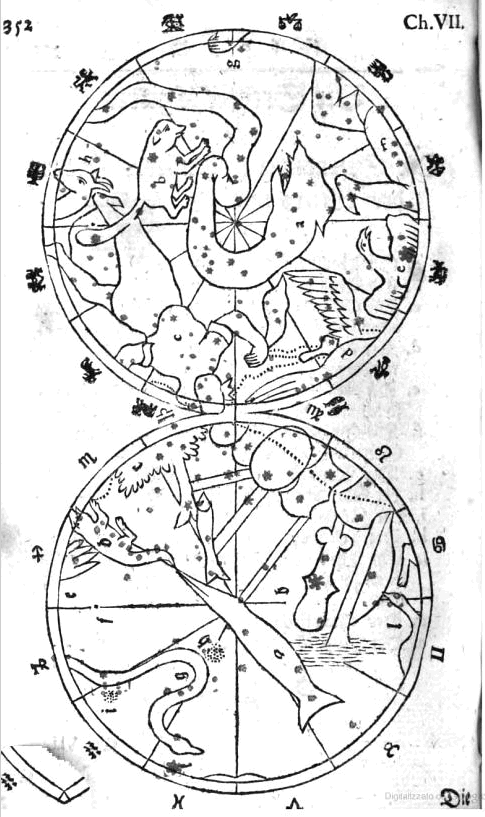

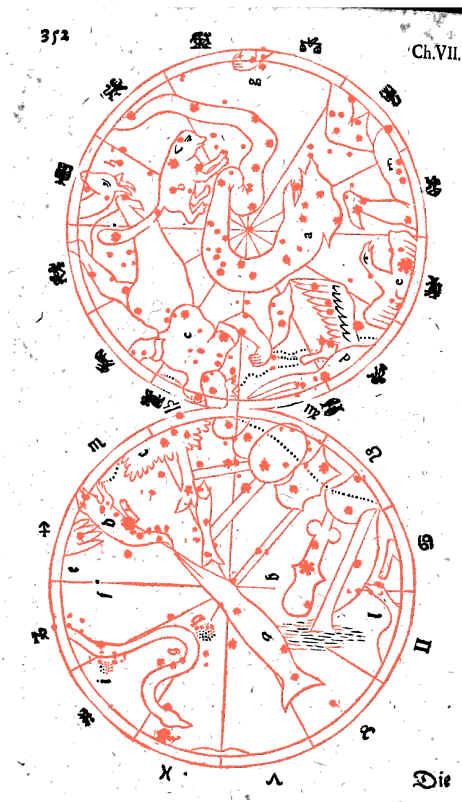

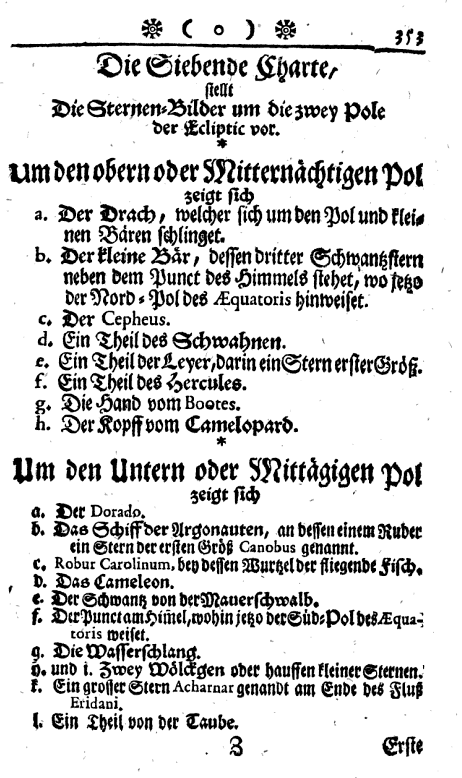

La settima tavola è dedicata ai due circoli polari, le altre sei, a forma di fusi di 60° di ampiezza longitudinale e avente come linea centrale l’eclittica, riproducono la restante parte del globo celeste.

 Il reticolo di riferimento, privo di scale graduate, è rappresentato dai poli eclittici, dall’eclittica e da due linee di latitudine a nord e a sud di questa che delimitano la fascia percorsa dai pianeti. Ogni 30° di longitudine viene disegnata la relativa linea.

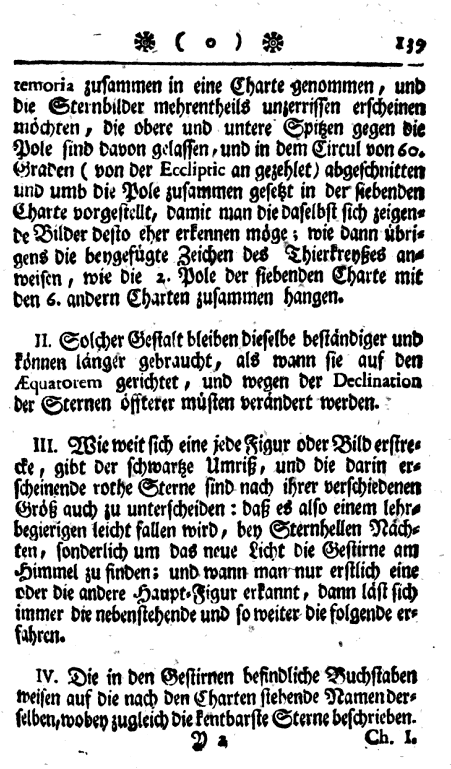

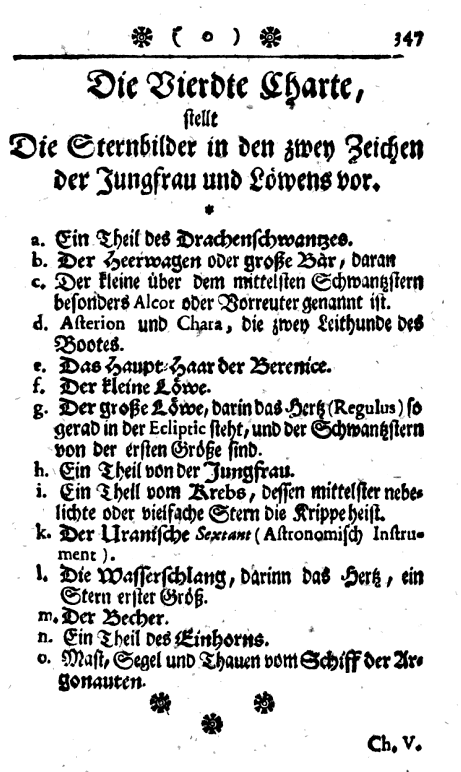

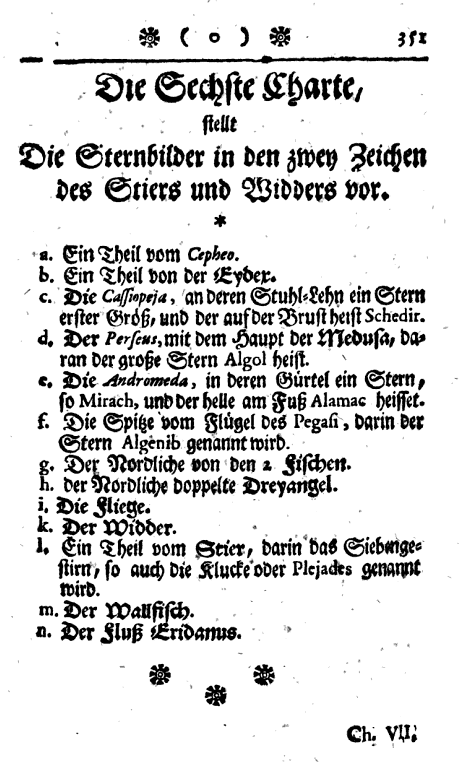

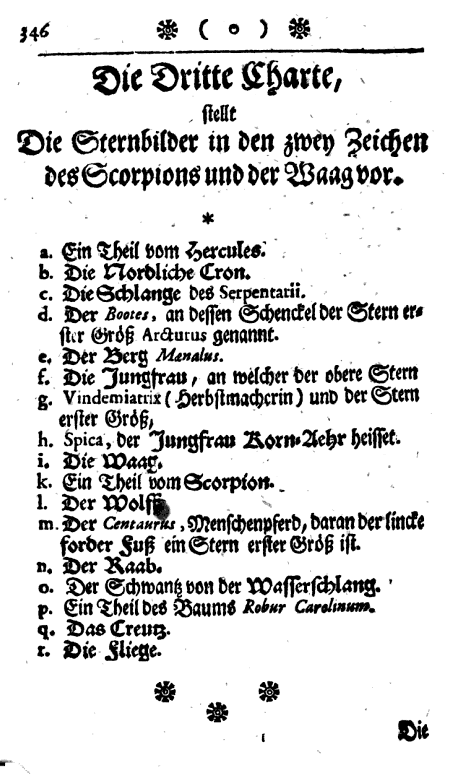

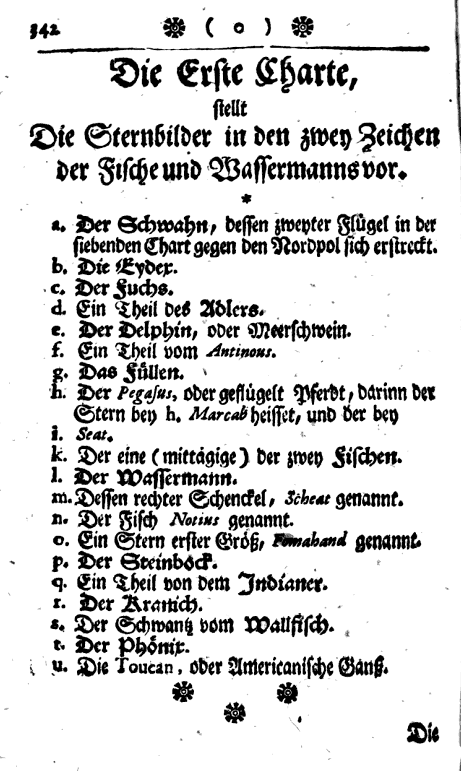

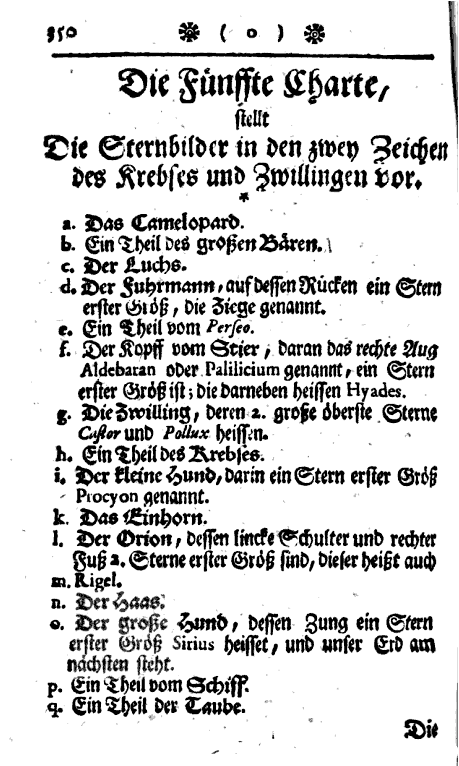

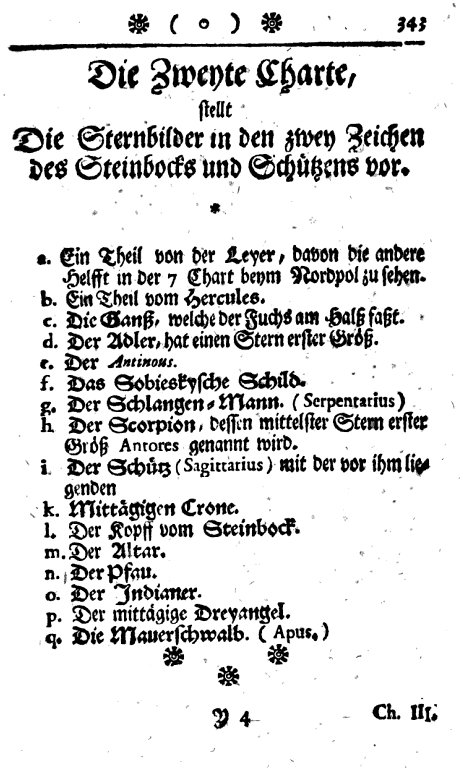

Mancano sia il nome delle stelle che quello delle costellazioni. Ognuna di queste è identificata da una lettera dell’alfabeto latino che rimanda al proprio nome in lingua tedesca riportato negli elenchi che corredano il capitolo.

TAVOLE E TESTO DIDASCALICO

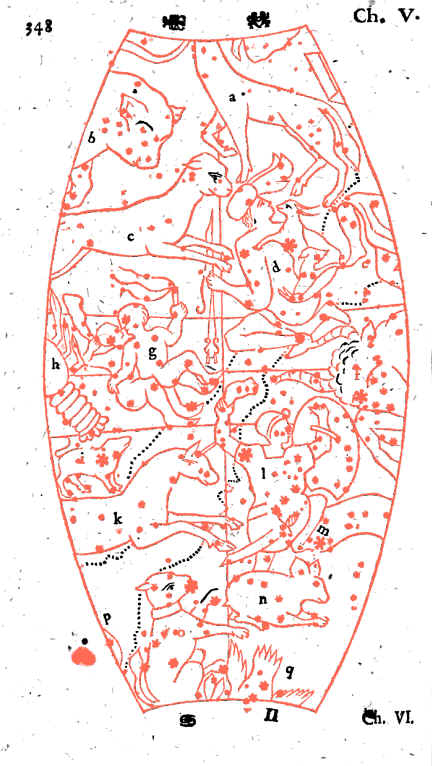

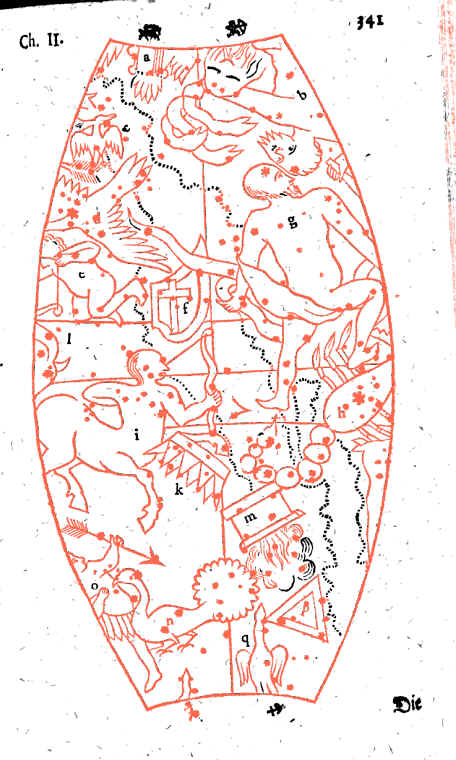

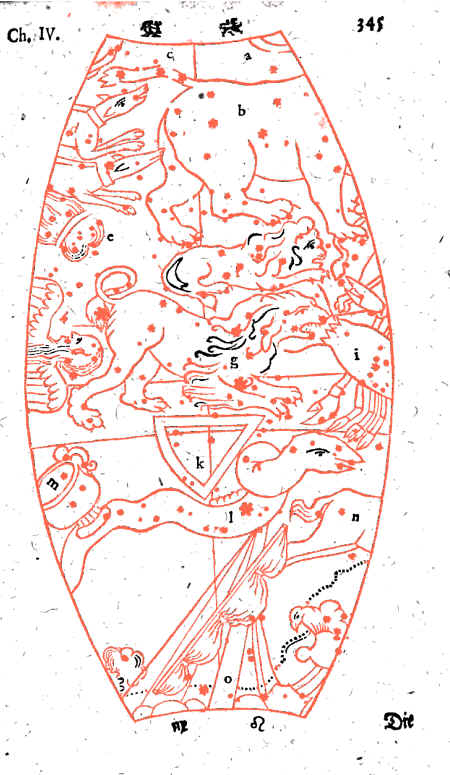

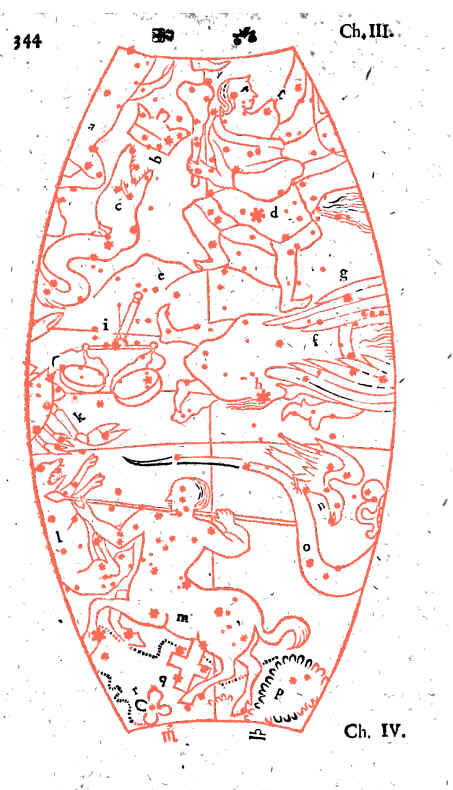

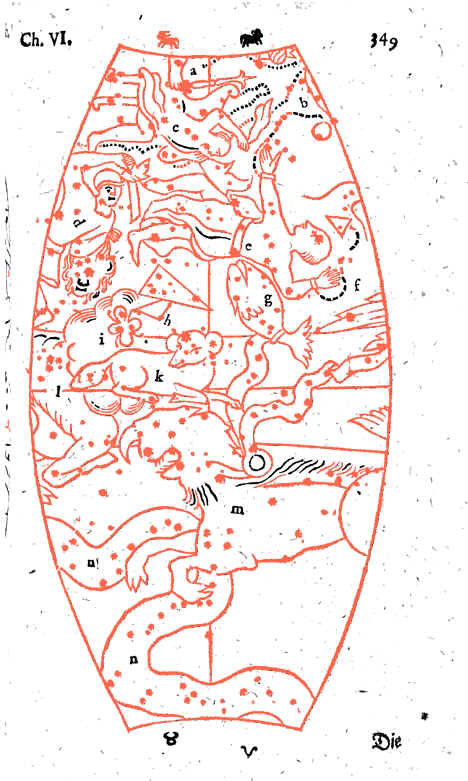

Le stesse tavole di un'altra edizione in inchiostro rosso

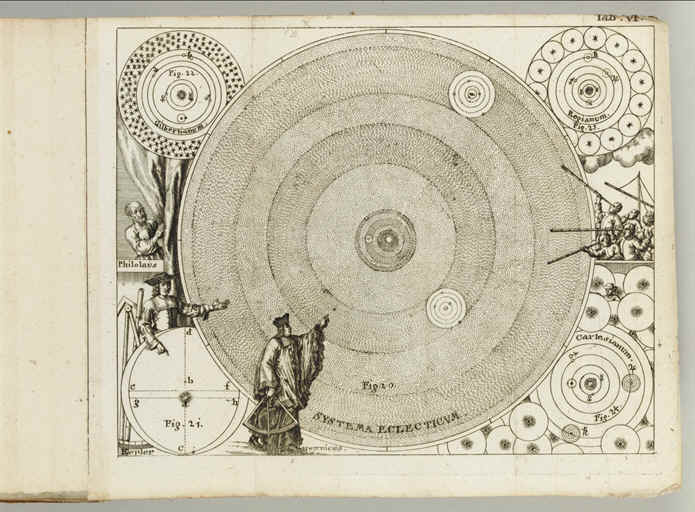

Alcune altre tavole eclettiche del testo

www.atlascoelestis.com

di  FELICE STOPPA

GENNAIO 2016
