Anonimo |
Manoscritto di Vienna: MS 5415 fol. 168 r, (Oesterreichishe Nationalbibliothek Wien), 1440 circa |
Anonimo
Manoscritto di Vienna
MS 5415 fol. 168 r
Oesterreichishe Nationalbibliothek Wien, 1440 circa
continua dalla pagina principale
MS 5415 fol. 168 r
PLANISFERO BOREALE

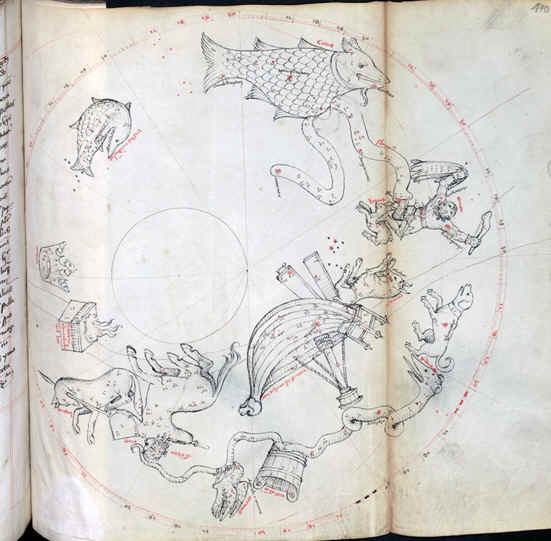

MS 5415 fol. 170 r
PLANISFERO AUSTRALE
I
due manoscritti che contengono le mappe che presento sono attualmente depositati
presso
La
prima tavola rappresenta il planisfero celeste boreale, misura circa
Il
secondo documento, quello dedicato al cielo australe, non è praticamente stato
mai pubblicato essendo apparso a bassa definizione soltanto nel volume di
tiratura limitata di Zofia Ameisenowa, The
Globe of Martin Bylica del 1959. Vi fanno riferimento John Brian Harley e
David Woodward nella loro monumentale opera The
history of cartography del 1992, dove però indicano in modo errato il
riferimento di collocazione presso la Biblioteca di Vienna, cosa che non mi ha
facilitato il lavoro di reperire la mappa e che in parte può anche
giustificarne l’assenza nella letteratura storica, anche quella recente. Devo
ringraziare l’intervento della bibliotecaria della Biblioteca di Vienna,
Questo
secondo manoscritto, quasi quadrato, ha i lati che misurano
I planisferi sono realizzati a due colori, in rosso vengono identificate le stelle interne al disegno della costellazione, quelle che Tolomeo definisce infigurate, in nero quelle esterne, le informi di Tolomeo. Il rosso, oltre ad alternarsi al nero ogni 30 gradi nel computo della longitudine eclittica, viene utilizzato per i nomi delle stelle e delle costellazioni e per il doppio tracciato della proiezione dell'equatore.
Il
planisfero nord riproduce in proiezione convessa le costellazioni tolemaiche
boreali e quelle zodiacali riportando anche il numero di classificazione
stellare dell'Almagesto, le stelle sono disegnate in proiezione eclittica.
L'eclittica è suddivisa in spicchi di trenta gradi la cui alternanza è messa
in evidenza dal colore delle tacche, prima il nero e poi il rosso; curiosamente
il computo dei gradi all'interno degli spicchi è cadenzato da una non comune
progressione di sei in sei.
La
carta è stata elaborata con molta precisione e rigore e si allontana fortemente
in quanto a contenuto scientifico dai disegni delle costellazioni che corredano
i testi delle Aratee e delle Favole di Igino del periodo, tanto da poterla
considerare la capostipite di tutte le carte scientifiche successive. Anticipa
di almeno settanta anni la tavola del Durer del 1515 e rispetto a questa,
generalmente considerata come il prototipo delle carte celesti, fornisce più
informazioni perché riporta anche la proiezione del polo nord, del circolo
boreale e anche una parte di quello equatoriale.
La
presenza nella tavola della proiezione dell'equatore e dei suoi punti di
intersezione con l'eclittica ci permette di apprezzare e calcolare il valore
della precessione degli equinozi per il quale sono state posizionate le stelle e
quindi di stabilire con una certa precisione la data di produzione della mappa.
Identificando nella costellazione della Vergine la stella eta Virginis, la
numero 6 nella tavola del manoscritto che riprende la numerazione dell'Almagesto
di Tolomeo, possiamo facilmente calcolare che dista dal punto equinoziale
autunnale di circa -3 gradi di longitudine eclittica, con una differenza quindi
di circa 8 gradi da come viene ad esempio riportata attualmente nel Millenium
Star Atlas dell'anno 2000. La precessione degli equinozi produce una differenza
in longitudine eclittica di 50,33" all'anno, 8° equivalgono quindi a circa
570 anni. Tale è pertanto la differenza tra la produzione del Millenium Star
Atlas del 2000 ed il manoscritto che può essere quindi datato per il 1430, con
uno scarto di soli dieci anni dalla data indicata da Kunitzsch. Lo stesso
risultato lo si può ottenere partendo dalle coordinate stellari contenute
nell’Almagesto.
Rimane
però a questo punto il problema che il valore della precessione di
L’esattezza
di queste posizioni per il 1430-40
può indurre a pensare che il Gmunden non abbia calcolato le posizioni per
riduzione da un altro catalogo antico ma che in qualche modo abbia utilizzato
delle vere osservazioni, prodotte da lui stesso o da un altro astronomo del
periodo. Se questa ipotesi è valida il manoscritto di Vienna sarebbe quasi una
fotografia del cielo di allora le cui stelle andrebbero a collocarsi quasi
spontaneamente rispetto all’intersezione di quel tempo tra l’eclittica e
l’equatore. Sarebbe dopo tanti secoli il primo manufatto eseguito su
osservazioni fresche e recenti. E’
quello che suggerisce Adèle Lorraine Wörz nella sua tesi di laurea, The
Visualisation of Perspective Systems and Iconology in Durer’s Cartographic
Works, Oregon State University ,
2007 , congetturando che l’autore del Manoscritto di Vienna abbia
utilizzato un catalogo allora recentissimo, il Khaqani zij, prodotto
dall’astronomo islamico al-Kashi. Questi
era stato invitato da Ulug
Beg a Samarcanda nel 1420 dove giocò un ruolo fondamentale nella
realizzazione del famoso osservatorio astronomico, inaugurato verso il 1429, e
nell’attrezzarlo dei relativi strumenti di osservazione.
I
lavori eseguiti da Ulug Beg, da al-Kashi e da circa altri sessanta scienziati
portarono alla pubblicazione delle tabelle sultaniali (zij-e soltāni),
apparse nel 1437 ma migliorate da Ulug Beg fino a poco prima della sua morte
avvenuta nel 1449. Anche nella realizzazione di queste tavole furono utilizzati
i dati delle Khaqani zij di al-Kashi.
Il
possibile collegamento tra il manoscritto di Vienna ed il lavoro degli astronomi
di Samarcanda è ulteriormente avvalorato dall’uso dei nomi arabi di molte
stelle, alcuni dei quali utilizzati per la prima volta, presenti nei due
planisferi di Vienna.
Il
Manoscritto di Vienna, al di là che venga definitivamente dimostrata la tesi
esposta, è senz’altro più ricco di informazioni e più originale di
quanto lo siano i planisferi che ha ispirato, quelli del 1503 ascrivibili ad
Heinfogel e del 1515 del Durer. Lo dimostrano la presenza della Via Lattea, del
circolo equatoriale e dei circoli polari, la concordanza delle posizioni
stellari con il reticolo di riferimento, la numerazione di sei in sei gradi, la
nomenclatura delle stelle nonché l’originalità dello stile di
rappresentazione delle costellazioni. Elementi che insieme combinati lo fanno
diventare un archetipo dal quale non ha potuto esimersi dal prendere ispirazione
lo stesso Durer per realizzare le sue due ben più famose mappe.
Bibliografia:
Zofia
Ameisenowa, The
Globe of Martin Bylica of Olkusz and celestial maps in the east and in the west,
Zaklad Narodowy Imienia Ossolinskich Wydawnictwo Polskiej Akademii Nauk,
Wroclaw-Cracow 1959, opera molto rara, tiratura di sole 500 copie.
Adèle
Lorraine Wörz, The
Visualisation of Perspective Systems and Iconology in Durer’s Cartographic
Works,
Oregon State University , 2007
Rudolf Simek, Kathrin Chlench, Johannes von Gmunden, Studia Medievalia Septentrionalia, Fassbaender, Wien, 2006
LE COSTELLAZIONI
CAPRICORNO
An asterisk (*) is appended to those longitudes and latitudes which differ from Baily. (Adapted without permission--but with no intention of profit therefrom--from the Almagest catalogue listing previously at http://lnfm1.sai.msu.ru/lat/Zakh/alm-cat/catal.html. Apparently, this page is no longer extant.)
Baily| Ptolemy | BS | Name | No |No Description Long Lat m | V R.A. 1900.0 Dec.PMRA PMDec No |
CAPRICORNUS.
601 1. Borealis de tribus quae sunt in
sequenti cornu......................... 277 20 +07 20 3 3.47 20 12 18.4 -12 50 09 +0.047 -0.010 7747+54 5/6 alpha Cap
602 2. Media ipsarum.......................... 277 40 +06 40 6 4.76 20 15 07.0 -13 04 26 +0.016 -0.018 7773 8 nu Cap
603 3. Australis de tribus.................... 277 20 +05 00 3 3.08 20 15 23.6 -15 05 50 +0.039 +0.003 7776 9 beta Cap
604 4. Quae in extremitate antecedentis cornu
est....................................*276 00 +08 00 6 5.38 20 06 38.5 -12 47 45 +0.193 -0.193 7712/5 1/2 xi 1/2 Cap
605 5. Australis de tribus quae sunt in rictu. 279 00 +00 45 6 5.54 20 24 09.3 -18 54 56 +0.021 -0.085 7829/30 12 o Cap
606 6. Praecedens reliquarum duarum........... 278 40 +01 45 6 5.25 20 21 35.8 -18 32 23 +0.013 -0.010 7814 10 pi Cap
607 7. Sequens ipsarum........................ 278 50 +01 30 6 4.78 20 23 09.4 -18 08 39 -0.016 -0.020 7822 11 rho Cap
608 8. Praecedens de tribus quae sunt sub
oculo dextro........................... 276 10 +00 40 5 5.28 20 13 37.4 -19 25 50 +0.006 -0.006 7761 7 sigma Cap
609 9. Borealior duarum quae sunt in collo.... 281 40 +03 50 6 5.22 20 33 40.9 -15 18 20 +0.004 -0.021 7889+29 13/4 tau 1/2 Cap
610 10. Australior earum....................... 281 50 *+00 50 5 5.10 20 34 21.5 -18 29 27 -0.021 -0.018 7900 15 upsilon Cap
611 11. Quae sub genu dextro................... 280 50 -06 30 4 4.14 20 40 10.5 -25 37 49 -0.049 -0.156 7936 16 psi Cap
612 12. Quae est in genu sinistro atque flexo.. 281 40 -08 40 4 4.11 20 45 51.3 -27 17 36 -0.005 +0.000 7980 18 omega Cap
613 13. Quae in humero sinistro................ 286 40 -07 40 4 4.50 21 01 16.8 -25 24 20 -0.023 -0.041 8080 24 A Cap
614 14. Praecedens duarum contiguarum quae
sunt sub ventre........................ 290 10 -06 50 4 3.74 21 20 57.5 -22 50 40 +0.001 +0.027 8204 34 zeta Cap
615 15. Sequens ipsarum........................ 290 20 -06 00 5 4.51 21 23 01.3 -22 14 34 +0.138 -0.004 8213 36 b Cap
616 16. Sequens de tribus quae sunt in medio
corpore................................ 288 40 -04 15 5 5.24 21 09 56.4 -21 04 00 +0.013 +0.004 8127 28 phi Cap
617 17. Australior reliquarum duarum
antecedentium.......................... 286 40 -04 00 5 6.02 21 02 50.0 -21 35 44 +0.018 -0.056 8087 25 chi Cap
618 18. Borealior ipsarum...................... 286 40 -02 50 5 4.84 20 58 42.9 -20 15 01 -0.035 -0.035 8060 22 eta Cap
619 19. Antecedens duarum, quae sunt in
scapula................................ 286 40 -00 00 4 4.07 21 00 19.6 -17 37 49 +0.083 -0.056 8075 23 theta Cap
620 20. Sequens ipsarum........................ 291 00 -00 50 4 4.28 21 16 40.7 -17 15 38 +0.032 +0.006 8167 32 iota Cap
621 21. Antecedens duarum, quae sunt in spina
australi............................... 293 20 -04 45 4 4.68 21 31 28.9 -19 54 51 +0.010 +0.006 8260 39 epsilon Cap
622 22. Sequens ipsarum........................ 295 00 -04 30 4 4.73 21 37 04.5 -19 19 20 +0.146 -0.004 8288 43 kappa Cap
623 23. Antecedens duarum, quae sunt apud
caudam................................. 294 50 -02 10 3 3.68 21 34 33.1 -17 06 51 +0.188 -0.022 8278 40 gamma Cap
624 24. Sequens ipsarum........................ 296 20 -02 00 3 2.87 21 41 31.3 -16 34 52 +0.262 -0.295 8322 49 delta Cap
625 25. Antecedens de quatuor, quae sunt in
horeali caudae parte................... 296 50 +00 20 4 5.18 21 36 06.6 -14 29 37 -0.122 -0.304 8283 42 d Cap
626 26. Australis reliquarum trium............. 298 40 -00 00 5 5.08 21 47 50.7 -14 01 21 +0.309 +0.014 8351 51 mu Cap
627 27. Media ipsarum.......................... 297 40 -02 50 5 5.58 21 41 09.1 -11 49 38 +0.028 -0.007 8319 48 lambda Cap
628 28. Borealis ipsarum....................... 298 40 +04 20 5 5.09 21 39 40.3 -09 32 30 +0.018 -0.002 8311 46 c 1 Cap
Le immagini dei due planisferi sono pubblicati, e per la prima volta ad alta definizione, su concessione della
Österreichische
Nationalbibliothek
con
l'espresso divieto di ogni ulteriore riproduzione o duplicazione con qualsiasi
mezzo.
Confronta il Manoscritto di Vienna con i
e con gli
Affreschi di Palazzo Besta a Teglio (1550 circa)
di Felice Stoppa
